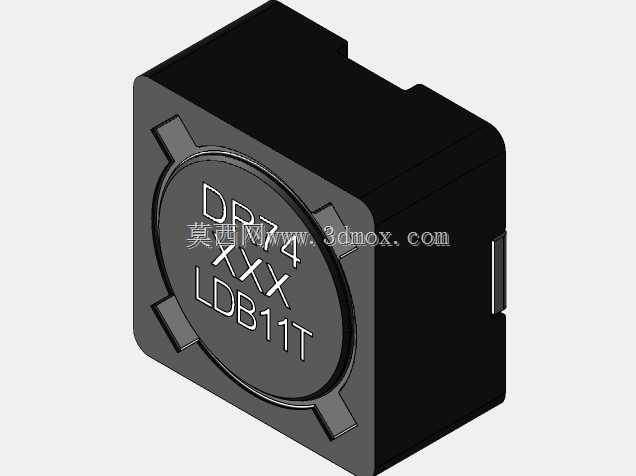

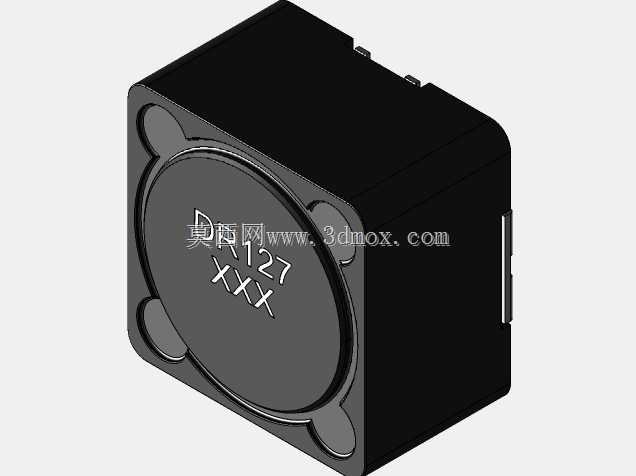

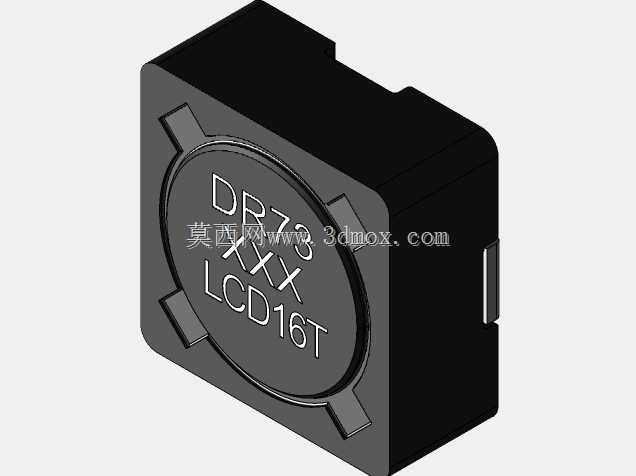

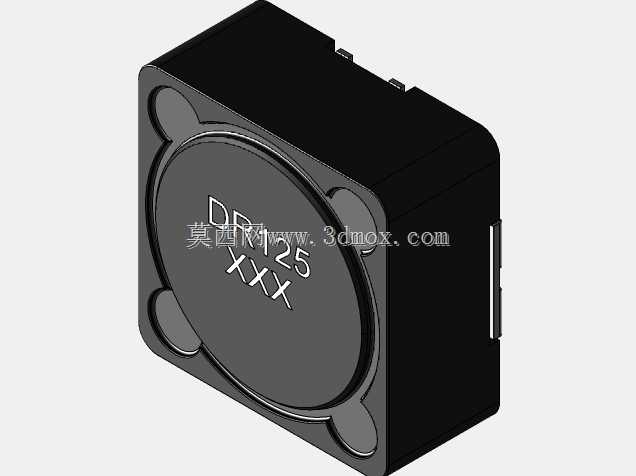

DR系列屏蔽式贴片功率电感器三维结构

项目分类:变压器/电感器 发布时间:2025-02-09 ID:920315
  • DR系列屏蔽式贴片功率电感器三维结构
  • DR系列屏蔽式贴片功率电感器三维结构
  • DR系列屏蔽式贴片功率电感器三维结构
  • DR系列屏蔽式贴片功率电感器三维结构

  在开关电源回路的PCB布局阶段,电感器的选型与结构适配往往是决定电源模块EMC表现与功率密度的核心环节,这款DR系列屏蔽功率电感器的三维结构,完整还原了量产器件的全部装配特征,能直接嵌入电源模块的整体装配校验流程,无需二次测绘即可完成干涉检查与布局优化。从实际应用场景来看,这类器件广泛覆盖工业控制板卡DC-DC降压回路、车载辅助电源输出滤波、服务器主板供电模块、消费类电子快充适配器的功率变换环节,尤其适合对空间占用、漏磁控制有严格要求的高密度装配场景——不少工程师在早期选型时只关注电感量、饱和电流等纸面参数,忽略了器件实际外形的安装边界、引脚共面度、磁屏蔽结构的覆盖范围,往往在打样阶段才发现电感器与周边电解电容、散热片、功率MOS管出现装配干涉,或是漏磁耦合到周边信号走线引发纹波超标,这款三维模型完整还原了器件的每一处结构细节,能在设计阶段就规避这类落地问题。

  从功能特性来看,这款电感器采用全封闭磁屏蔽结构,和传统开放式工字电感相比,磁路完全封闭在方形磁壳内部,漏磁辐射能降低70%以上,在高密度PCB布局中不会对周边的敏感模拟线路、霍尔传感器、高速信号走线造成磁干扰,同时磁芯采用高饱和磁通密度的合金材质,在大电流通过时电感量衰减幅度更小,能承受更高的瞬态峰值电流,适配负载波动较大的工业供电场景。器件的功率绕组采用扁平铜线绕制,相比同线径的圆铜线,扁平线的槽满率更高,相同外形尺寸下能实现更低的直流电阻,减少器件自身的导通损耗,降低长时间满载工作时的温升,绕组端部直接和贴片引脚熔接,没有额外的连接接点,能进一步降低接触电阻,提升抗机械振动的能力,适配车载、工业设备这类存在持续振动的使用场景。

  从设计思路上看,这款器件的外形采用方形切角结构,四个角位的圆弧避让设计并非随意设置:一方面是在卷带包装时能让器件更顺畅地通过编带轨道,减少吸料时的卡料概率,适配SMT生产线的高速贴装需求;另一方面,切角结构能在PCB布局时和板边的安装孔、螺丝柱、邻接器件的圆角结构形成空间互补,进一步压缩电源模块的整体占用面积。器件顶部的丝印标识区域做了微凹处理,丝印字符不会在吸嘴取料时被摩擦脱落,生产过程中能通过视觉识别系统快速确认器件规格,避免错料问题。磁壳和底座的接合处采用卡扣式封装结构,不需要额外的粘接剂固定,能避免长期高温工作下粘接剂老化导致的磁芯松动,同时卡扣结构的接缝均匀,能保证磁路气隙的一致性,让同批次器件的电感量偏差控制在更小的范围内。

  从外形尺寸与安装边界来看,这款电感器的贴片引脚采用标准SMD封装尺寸,引脚的宽度、伸出长度、共面度公差完全符合行业通用的表面贴装器件规范,焊盘设计可以直接匹配推荐的PCB封装尺寸,不需要额外调整钢网开口。器件本体的最大高度控制在低剖面设计范围内,能适配薄型电源模块、插卡式设备的内部空间限制,不会和设备的上盖、屏蔽罩出现高度干涉。需要注意的是,器件底部和PCB表面之间预留了微小的排气间隙,过回流焊时焊锡挥发的助焊剂气体能顺利排出,不会因为气体滞留导致器件浮高、虚焊;磁壳侧面的定位凸点能在贴装时起到辅助对位的作用,即使贴装时存在微小的位置偏差,回流焊过程中熔融焊锡的表面张力也能拉动器件回到正确的焊盘位置。另外,磁壳的边角做了钝化处理,不会在生产转运过程中划伤PCB表面的阻焊层,也不会因为尖锐边角导致操作人员在手工补焊时受伤。在进行PCB布局时,参考这款三维模型的结构,可以将电感器的敏感轴向垂直于周边的信号走线方向,进一步降低漏磁对信号回路的影响,同时可以准确预留出器件周边的安全距离,满足安规规范中对带电器件的电气间隙要求,不需要在打样后反复调整器件位置,大幅缩短电源模块的开发迭代周期。
