黑色ELOX内齿槽环形锁紧限位结构

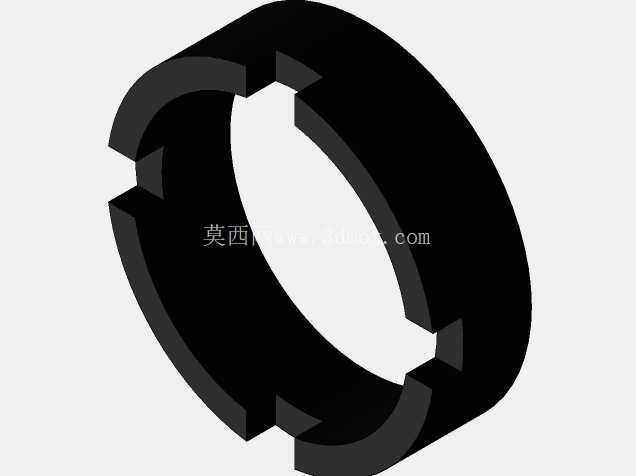

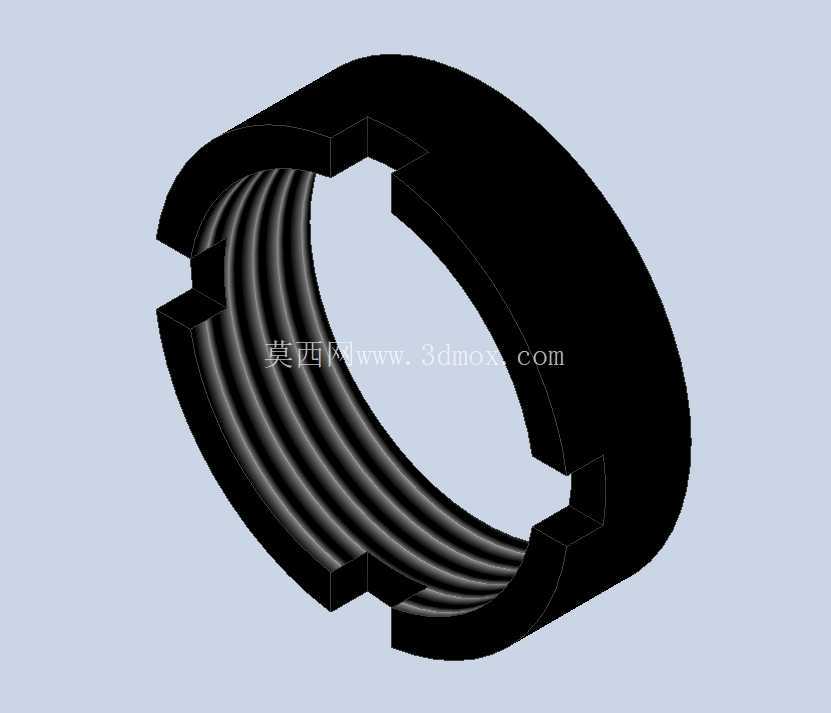

做结构设计这十几年，碰到过不少需要在狭小轴段做周向限位、同时兼顾轴向防脱的工况，这类带内齿槽的环形锁紧件，是我在轻载传动、工装快换结构里用得比较多的一类零件。这次拿到的这个黑色ELOX处理的环形件，首先从结构上看，它不是普通的光滑轴套，内圈均匀分布的六个凸齿槽，是整个零件的核心功能结构，这些齿槽不是随便开的，每个槽的宽度、槽深都和配套轴件上的卡槽严格对应，装配的时候只要对准槽位推入，就能实现周向的完全锁止，不会出现相对转动，比普通的平键连接省掉了键槽加工的工序，也不会因为键的配合间隙产生传动空程，在一些对转动定位精度有要求、但载荷不算大的手动调节机构、小型工装夹具里，这种结构的装配效率要高很多。

从表面处理来看，黑色ELOX也就是硬质阳极氧化处理，这种处理方式不是为了单纯做黑好看，对于铝合金基材的环形件来说，硬质氧化之后表面硬度能达到HV400以上，耐磨性能比普通本色氧化好一大截，反复拆装的时候不会轻易磨出划痕，黑色的外观也能在光学检测设备、摄影器材周边的工装里减少反光干扰，这也是为什么很多通讯类测试工装、精密手动调节机构喜欢用这类表面处理的零件。

说回设计思路，这个环形件的壁厚是经过计算的，我之前做类似结构的时候踩过坑，一开始为了省空间把壁厚做薄了，结果锁紧的时候受力稍微大一点，环体就出现了微变形，齿槽和轴上的凸台卡滞，拆都拆不下来。这个零件的壁厚取值刚好，既保证了环体的刚性，在锁紧受力的时候不会发生塑性变形，又不会因为壁厚过大占用太多径向安装空间，外圈做了光滑的圆弧过渡，没有尖锐的棱角，操作人员手动装配的时候不会划手，也不会刮到周边的线束或者密封件。内圈的齿槽根部都做了小的圆角过渡，这个细节很重要，如果是直角根部，热处理或者表面处理的时候很容易产生应力集中，反复受交变载荷的时候会从根部开裂，加了圆角之后应力分散，零件的疲劳寿命能提升不少。

再讲安装边界的问题，这类环形件的安装一般是在轴的末端或者轴段的卡槽位置，轴向的定位尺寸要和轴上的卡槽位置严格匹配，装配之后环的端面要和轴肩贴合，不能有轴向窜动，所以这个环的两个端面都做了精车处理，平面度控制在0.02mm以内，贴合的时候不会有缝隙，也不会因为端面倾斜导致锁紧之后受力不均。内齿槽的公差带选的是中等间隙配合，装配的时候不用敲，用手就能推到位，拆卸的时候用卡簧钳或者简单的拔取工具就能拉出来，维护的时候很方便，不用专门做特殊的拆卸工装。

实际应用场景里，这类零件除了用在通讯测试设备的调节机构上，在一些小型民用装备的快拆结构、摄影器材的配件锁紧、3D打印机的传动限位结构里也能见到，它不需要额外的紧固件，靠自身的齿槽结构就能实现周向和轴向的双重限位，比用顶丝固定的方式更可靠，不会因为设备运行的振动出现顶丝松动的问题，也不会在轴表面顶出凹痕，后续拆卸维护的时候不会损伤轴的表面。另外这个环的开口设计？不对，仔细看结构它是整环带内槽，不是开口卡环，整环的结构刚性比开口卡环好很多，能承受的扭矩也更大，在一些需要传递小扭矩的手动调节部位，整环结构的传动稳定性要优于开口式的卡簧结构。

从建模的角度来说，做这个零件的时候首先要确定环的内外径基础尺寸，然后根据配套轴的凸台数量确定内齿的数量和分布角度，每个齿的两侧面要做平行度约束，保证和轴上凸台的侧面贴合面积足够，不会出现线接触导致的局部压应力过大。齿槽的深度要控制好，太浅了啮合面积不够，受力大的时候会滑齿，太深了会削弱环体的整体强度，这个零件的槽深大概是壁厚的三分之一，刚好在强度和啮合面积之间取了平衡值。表面处理的厚度也要在建模的时候提前预留，硬质阳极氧化的膜厚一般在20到50微米，所以加工尺寸要提前把膜厚的余量算进去，不然处理完之后内槽尺寸变小，装不到轴上。

很多刚入行的工程师做这类限位件的时候，容易只关注配合尺寸，忽略表面处理的余量和应力集中的细节，最后做出来的零件要么装不上，要么用几次就裂，这个结构的设计刚好避开了这些常见的问题，每个细节都是从实际装配和使用的角度出发的，没有多余的结构，也没有漏掉关键的工艺倒角和圆角，是很典型的实用型机械结构件。
