黑色ELOX表面处理环形吊耳连接结构

日常做户外挂载类结构设计时，这类带单耳延伸的环形构件出镜率相当高，不少人刚接触时会把它和普通轴用挡圈混为一谈，实际二者的受力逻辑、安装边界完全不在一个维度。先从实际应用场景说起，这类构件常出现在便携通讯设备的挂载点位、小型户外装备的快挂衔接处、工业手持终端的腕带固定位，核心作用是在环形主体套入对应柱体后，通过延伸耳片上的通孔完成锁止固定，避免环形主体沿柱体轴向窜动，同时承担挂绳、腕带传递过来的拉拽载荷。

设计这类构件时，首先要卡准的是环形内孔的尺寸公差，内孔和配套柱体的配合不能选过盈，否则现场装配时很难徒手套入，也不能选间隙过大的间隙配合，不然套入后环形件会在柱体上产生径向晃动，长期使用会磨损柱体表面的阳极氧化层，一般选H8/h7的间隙配合就刚好，既能保证徒手装配的顺畅度，又能把径向晃动量控制在0.1mm以内。环形部分的壁厚不是均匀设计的，靠近延伸耳片的位置壁厚要做加厚处理，因为这个位置是应力集中区，当耳片承受拉拽载荷时，力会从耳片的通孔位置向环形主体传递，加厚1.2-1.5mm的壁厚就能避免长期受拉后这个位置出现裂纹。

延伸耳片的外形做了水滴形收窄，不是随便做的造型，一方面是为了减少棱角，避免使用时剐蹭操作人员的衣物或者皮肤，另一方面是顺着应力传递的方向做轮廓优化，把耳片和环形主体衔接处的直角过渡改成R3以上的圆角，能把应力集中系数降低40%左右，这点在做有限元分析时能很直观看到数据差异。耳片上的安装通孔位置要做沉孔设计吗？看实际使用的紧固件，如果用盘头螺钉锁止，就做对应深度的沉孔，让螺钉头完全埋入构件表面，不会突出剐蹭挂绳；如果用铆钉铆接，就做直孔就行，孔的边缘要做0.2mm的倒角，去除机加工产生的毛刺，避免装配时割伤配套的尼龙腕带或者织带。

表面处理选黑色ELOX也就是硬质阳极氧化，不是单纯为了做黑色外观，硬质阳极氧化后的表面硬度能达到HV300以上，耐磨性能比普通本色氧化高两倍多，户外使用时抗汗液腐蚀、抗紫外线老化的能力也更强，不会用几个月就出现表面发白、氧化层脱落的问题。安装边界方面要注意，环形主体套入柱体后，耳片的延伸方向要和设备上的固定孔位完全对齐，不能有偏斜，否则锁紧紧固件后会给环形件带来额外的装配内应力，长期受载容易断裂；环形主体的轴向定位要靠柱体上的卡槽，耳片只承担周向锁止和挂载载荷，不要让耳片承担轴向的限位力，否则紧固件受剪切力容易断裂。

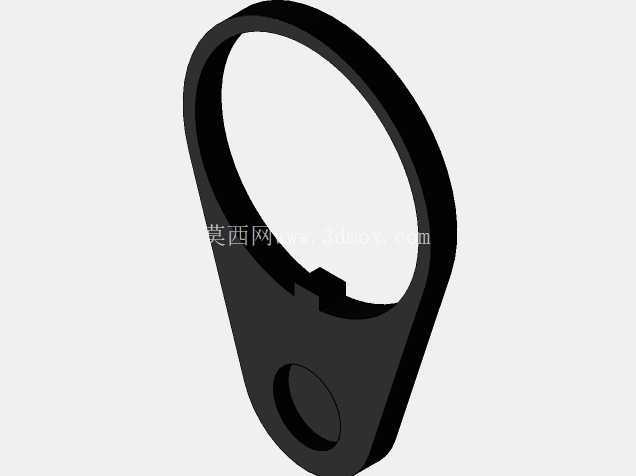

实际建模时要注意，环形内孔的那个小缺口不是工艺缺口，是和柱体上的定位凸台配合的防呆结构，装配时只有缺口对准凸台才能把环形件完全套到位，避免装反或者装错角度，这个缺口的宽度要比凸台宽度大0.1mm，深度和凸台高度保持一致，装配后不会有突出的台阶。整个构件的边缘都要做R0.3的圆角钝化处理，不要留锋利的锐边，毕竟这类构件很多是用在手持设备上，锐边很容易在使用时划伤人。另外要控制整个构件的重量，在保证结构强度的前提下，环形部分的非受力区域可以做适当的减薄，不要整个壁厚都做的很厚，不然会增加不必要的重量，影响手持设备的便携性。做结构强度校核时，要模拟耳片承受150N拉拽力的工况，检查最大应力位置的数值是否低于材料屈服强度的70%，留足够的安全余量，毕竟这类挂载构件一旦断裂，很可能导致设备跌落损坏。
