2400规格乐高式混凝土拼接成型模具

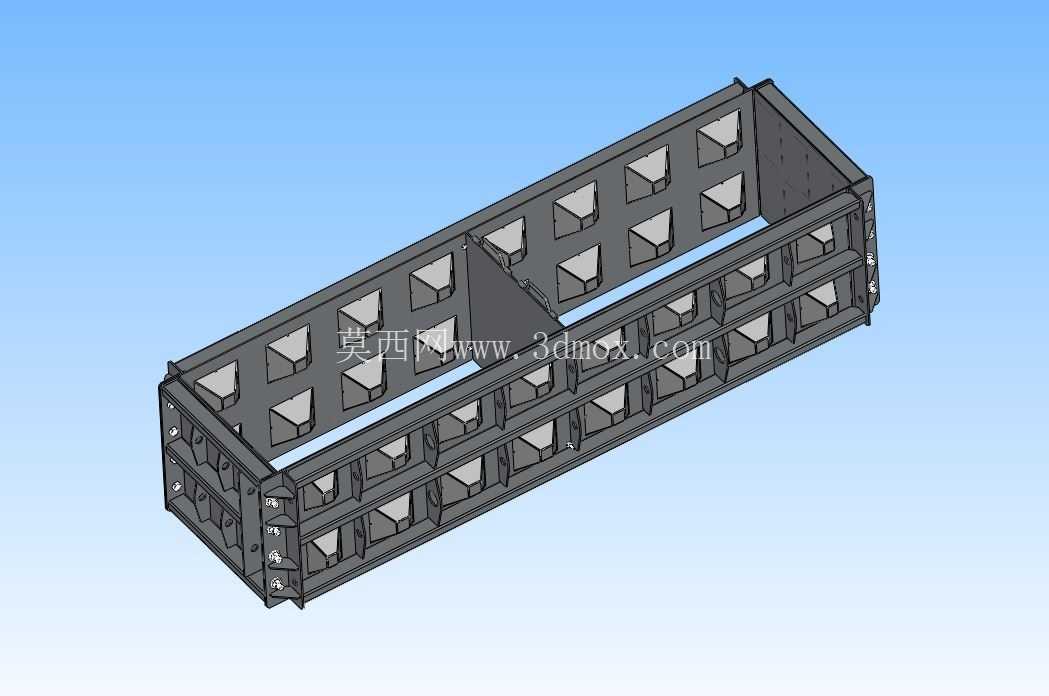

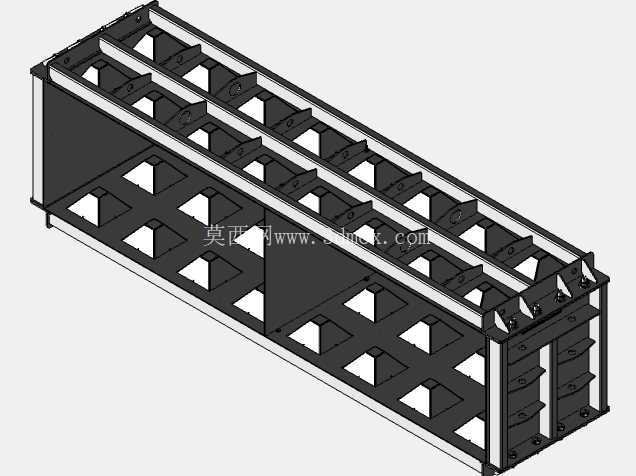

　　在常规工业土建、临时工事搭建、装配式建筑预制件生产以及军事野战工事构筑场景中，这类乐高式拼接混凝土模具的应用覆盖度正在逐年提升，不同于传统平面模板需要额外配套大量龙骨、对拉螺栓、斜撑来完成支模作业，该类模具自带标准化的拼接锁止结构，能够像积木插接一样快速完成模腔组合，大幅降低现场支模的作业门槛与耗时。从结构设计逻辑来看，该模具的核心设计目标是保障拼接后模腔的整体刚性，模体侧壁采用带阵列式加强凸台的箱型结构，每一处凸台的位置都对应拼接时的咬合受力点，相邻模段拼接时，凸台与凹槽完全嵌合，配合侧边的快锁连接件，能够让整段模腔形成连续的受力整体，即便承受混凝土浇筑时的侧向压力、振捣作业带来的交变冲击载荷，也不会出现接缝漏浆、模腔胀形的问题。

　　针对军事领域的特殊使用需求，该模具的拼接结构做了抗冲击冗余设计，接缝处的咬合深度比普通民用预制件模具高出40%，即便是承受近距离爆炸产生的冲击波载荷，拼接位置也不会出现脱开、变形的情况，能够满足战时快速构筑防护工事、防爆墙体的作业要求。外形尺寸上，单段模体的长度为2400mm，截面尺寸为600mm×600mm，这个尺寸规格是经过现场作业验证的最优边界：单段重量控制在人工辅助简易工具即可搬运的范围内，不需要调用大型吊装设备就能完成现场拼接，同时600mm的截面尺寸刚好匹配常规防护墙体、设备基础、管沟侧壁的厚度要求，不需要额外裁切模体就能适配多数常规作业场景。

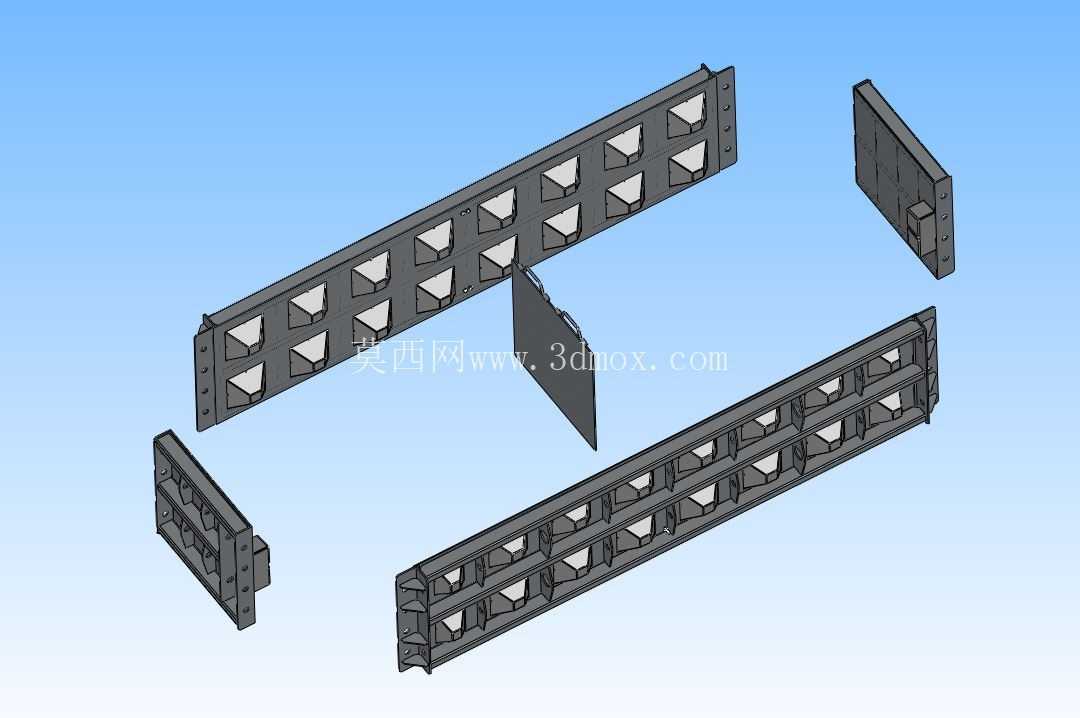

　　安装边界方面，该模具对基底的平整度要求比传统钢模板低15%，只要基底压实度达到90%以上，不需要做额外的找平层就能直接铺设拼接，模体底部自带的密封胶条能够阻断浇筑时的底部漏浆通道，侧边的连接孔位采用标准化间距设计，不管是直线拼接、90度转角拼接还是T型交叉拼接，都能通过配套的转角连接件快速完成组合，不需要在现场对模体进行焊接、钻孔等二次加工。模腔内侧的表面做了喷砂糙化处理，既能够保证混凝土凝固后与模体顺利脱模，不会出现粘膜掉角的问题，又能让预制件表面形成均匀的粗糙面，提升后续拼接时混凝土块之间的摩擦力，让搭建完成的混凝土结构整体稳定性更强。

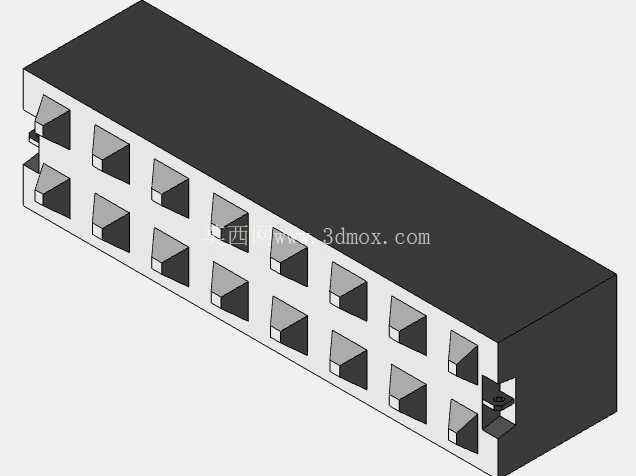

　　在预制混凝土构件生产场景中，该模具可以重复周转使用，模体采用高强度耐磨钢材焊接成型，正常维护下周转次数能够达到千次以上，相比一次性木模板、低强度塑料模板，综合使用成本更低。在现场浇筑作业场景中，该模具不需要复杂的支撑体系，拼接完成后只需要在模体外侧每隔1.2m设置一道简易斜撑就能满足浇筑稳定性要求，相比传统支模方式能够节省60%以上的支模时间，尤其适合工期紧张的应急工程、野外无大型设备配套的作业场景。设计过程中，针对混凝土浇筑时的排气问题，模体侧壁的加强凸台之间预留了细微的排气通道，振捣时模腔内的空气能够顺着通道顺利排出，不会在混凝土构件内部形成蜂窝、空洞等缺陷，保障成型后混凝土构件的结构强度。拼接锁止结构采用了楔形快锁设计，不需要额外配套扳手等工具，人工用手锤敲击锁销就能完成锁紧与解锁，脱模时只需要依次敲开锁销，就能将模段从成型的混凝土构件上逐段拆下，不会对构件边角造成磕碰损伤。
