1800规格乐高式混凝土拼接成型模具

在常规民用建筑施工、临时工事搭建、军事防爆掩体布设这类场景里，模块化拼接的混凝土预制构件一直是兼顾施工效率与结构强度的核心选择，这款乐高式混凝土模具，正是为适配这类大尺寸预制块的批量生产而设计的。从实际工程落地的角度看，这类互锁式预制块不需要额外的粘结材料，仅靠块体之间的凹凸咬合结构就能形成连续的受力整体，相比传统现浇混凝土结构，能省去现场支模、养护的大量工期，在应急抢修、快速设防的场景下优势尤其明显。

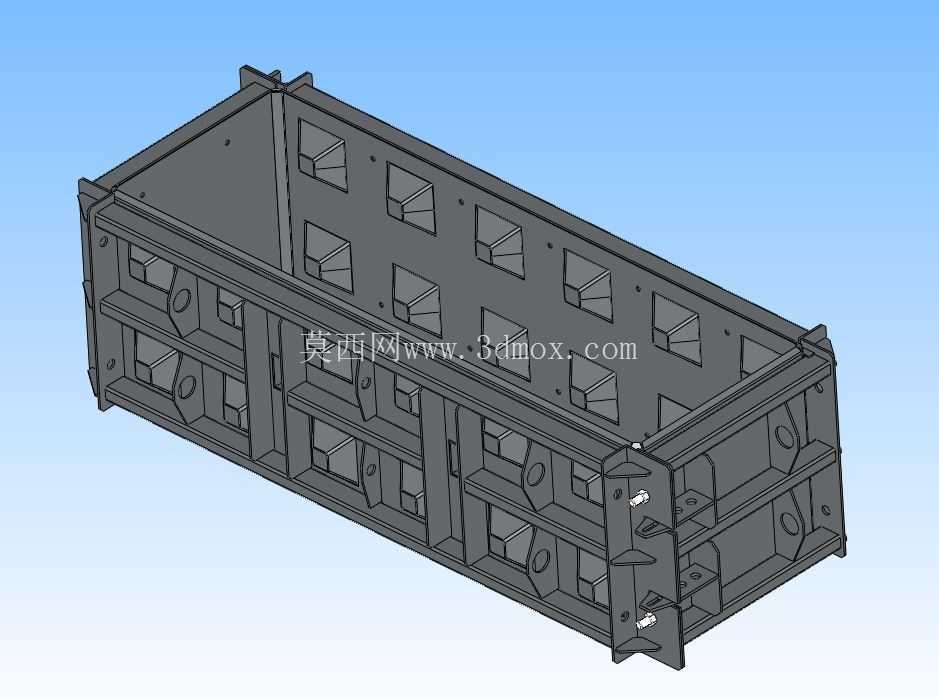

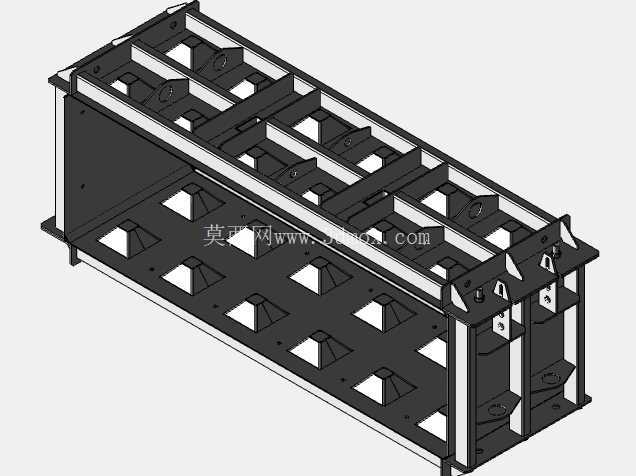

这款模具的整体外形尺寸控制在1800mm×600mm×600mm，这个尺寸边界是经过多轮工程验证的：单块预制块的重量刚好适配常规工地叉车、小型起重机的吊装载荷，不会出现单块过重无法转运、或是单块过小拼接缝过多影响整体结构强度的问题。模具的主体采用框架式加强结构，侧壁均匀分布的梯形加强筋，是针对混凝土浇筑时的侧压力做的定向强化——混凝土浇筑振捣过程中，新拌混凝土会对模具侧壁产生垂直向外的挤压力，尤其是600mm的浇筑高度下，侧压力会随浇筑深度线性上升，这些沿高度方向分层布置的加强筋，能把侧壁的形变量控制在0.5mm以内，避免预制块出现鼓肚、尺寸超差的问题，保证预制块的拼接公差满足互锁要求。

模具的拼接定位结构设计参考了乐高积木的互锁逻辑，但做了工程化的适配调整：相邻模具拼接的端面设置了凹凸配合的定位止口，止口的配合公差选了H8/f7的间隙配合，既不会因为间隙过大导致拼接错位，也不会因为加工误差出现拼接卡滞的问题。端面上预留的锁紧孔位，是用来穿装快速锁紧销的，批量拼接模具时，不需要额外的焊接或是螺栓紧固，只需要把锁紧销插入对应孔位，就能完成多套模具的串联固定，能大幅提升支模的作业效率。

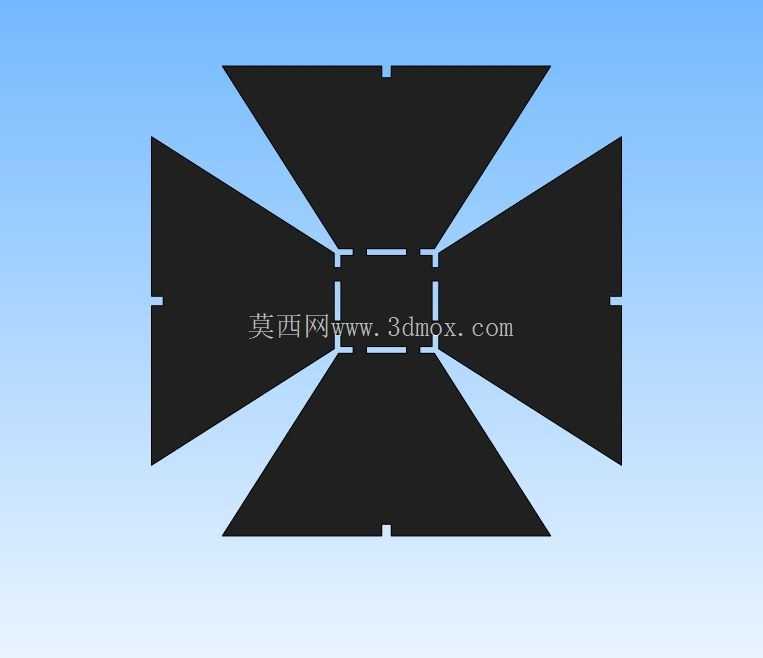

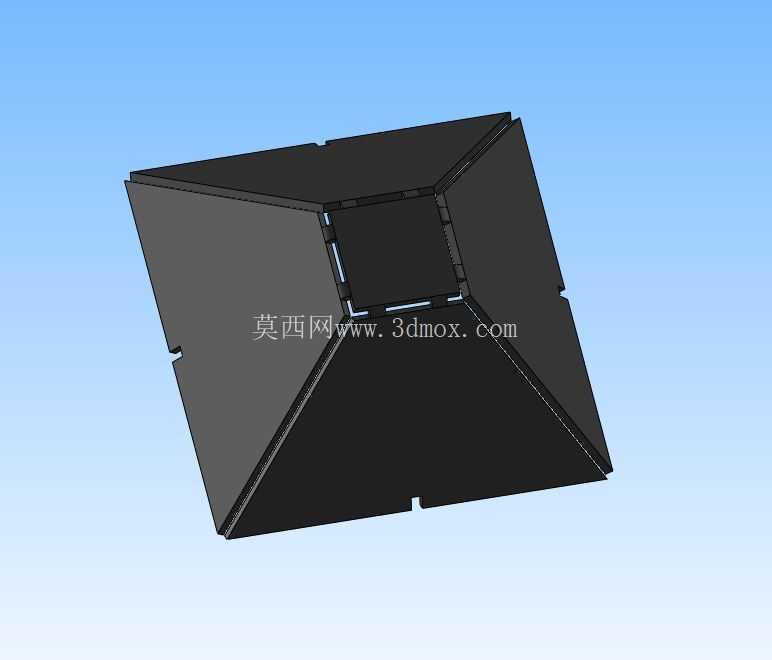

从模具的内腔设计来看，成型后的混凝土块两端的互锁结构做了倒角处理，这个细节是为了降低吊装拼接时的对位难度，现场施工时不需要完全精准对位，靠倒角的导向作用就能让相邻块体顺利滑入咬合位置，哪怕是现场作业人员操作熟练度不高，也能快速完成拼接。模具内壁的脱模斜度控制在1.5°，这个角度既能保证顺利脱模，不会出现混凝土粘模导致的块体边角破损，也不会让预制块的锥度过大，影响拼接后的整体贴合度。

在军事设防类的应用场景里，这类互锁块堆叠成的掩体、防爆墙，能承受爆炸冲击产生的横向载荷，块体之间的互锁结构会把单点受到的冲击力分散到相邻的多个块体上，避免传统现浇墙受冲击后出现大面积碎裂坍塌的问题。而在民用场景里，这类预制块可以用来做临时围挡、河道护坡、设备基础的围护结构，施工完成后如果需要调整布局，还可以直接拆解转运，重复利用，不会产生建筑垃圾。

模具的底部设计了定位卡槽，刚好适配预制厂的标准振动台工位，浇筑混凝土时把模具卡在振动台的定位槽里，就能避免振捣过程中模具移位，保证混凝土振捣密实，不会出现蜂窝麻面的缺陷。模具的所有棱边都做了R3的圆角处理，一方面是避免模具加工、转运过程中锋利的边角划伤作业人员，另一方面是让成型后的混凝土块没有尖锐的直角，减少吊装、拼接过程中边角磕碰掉渣的问题，提升预制块的成品率。

从结构设计的冗余度来看，这套模具的加强筋布局是按照C30混凝土的浇筑侧压力，乘以1.5倍的安全系数做的校核，哪怕是浇筑更高标号的混凝土，或是振捣时出现短暂的过载，模具也不会出现塑性变形，能满足长期重复周转使用的要求。模具的拼接端面的平面度公差控制在0.2mm以内，多套模具拼接后，内腔的整体直线度不会超过1mm，保证成型后的长尺寸预制构件不会出现弯曲、错台的缺陷。
