工兵铲木质握柄组件结构设计

作为常年跟户外作业工具结构打交道的工程师，第一眼看到这个握柄结构就知道是工兵铲的核心握持组件，这类部件的设计从来不是随便套个木柄那么简单，要兼顾极端工况下的受力可靠性、握持舒适度还有拆装维护的便捷性。先从实际应用场景说，这类工兵铲握柄主要配发给野外作业人员、应急救援队伍还有户外勘探人员，使用环境覆盖零下三十度的寒区冻土作业、高湿度的雨林环境还有多沙尘的戈壁工况，握柄作为人手和铲头之间的力传递核心，所有结构设计都要围绕这些场景做适配。

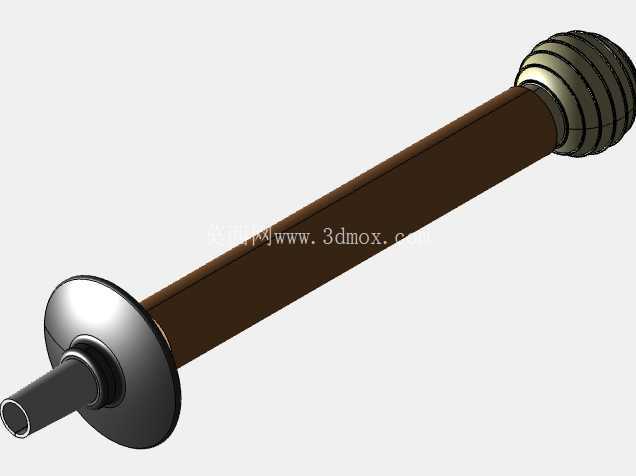

先拆解结构组成，这个组件从靠近铲头的一端到尾部分别是金属连接插杆、限位挡片、木质握杆主体、尾部防滑橡胶堵头。金属连接插杆是和铲头连接的核心受力件，采用圆柱光杆设计，和铲头安装座的配合间隙控制在0.02mm以内，既保证插装的时候不会出现旷量，又能在需要拆解维护的时候顺利拔出，插杆表面做了发黑防锈处理，避免在高湿度环境下出现锈蚀卡死的问题。限位挡片是很多人容易忽略的结构，这个黑色的碟形挡片刚好卡在金属插杆和木质握杆的衔接位置，作业的时候如果铲头遇到硬物突然卡顿，人手向前滑脱的时候会被这个挡片挡住，避免手滑到金属铲头位置造成割伤，同时挡片还能阻挡作业时溅起的泥水、砂石顺着衔接缝隙进到握杆内部，延长木质握杆的使用寿命。

木质握杆主体采用的是等直径圆柱设计，直径控制在32mm，这个尺寸是经过大量人体握持测试确定的，成年男性戴防寒手套或者防滑手套握持的时候，手掌能完全包覆握杆，发力的时候不会因为直径太细导致压强过大磨手，也不会因为直径太粗握不住。握杆的长度设计为280mm，刚好满足单手握持发力劈砍、双手握持做挖掘动作的空间需求，安装的时候金属插杆插入握杆内部的深度达到80mm，配合环氧胶粘接之后，侧向受力能承受1500N的弯矩不会出现断裂或者松脱，完全满足挖掘冻土、劈砍灌木这类重载作业的受力要求。木质材料选用的是经过浸渍处理的硬杂木，密度控制在0.75g/cm³以上，既保证足够的结构强度，又不会因为重量太大增加长时间携带的负担，木材表面做了三遍清漆封闭处理，避免吸水膨胀或者干裂，哪怕长时间泡在水里也不会出现握杆发胀变形的问题。

尾部的橡胶防滑堵头是多层凸缘结构，一共五道环形防滑棱，最外端的直径比握杆大8mm，这个设计有两个作用，一是作业的时候手向后滑脱的时候会被尾部的凸缘挡住，哪怕手上沾了泥水或者汗水，握杆的时候也不会从手里脱出去；二是橡胶堵头和木质握杆采用过盈配合压装，能把握杆的尾端完全封闭，避免木材端部直接接触地面或者硬物出现磕碰掉渣，同时橡胶材质本身有一定的缓冲能力，需要用手锤敲击铲尾辅助入地的时候，橡胶堵头能缓冲冲击力，不会把木质握杆的端部敲裂。

从安装边界来说，这个握柄组件和铲头连接之后，整体的重心位置刚好落在挡片前方20mm的位置，握持的时候重心靠近手掌，长时间持握不会出现头重脚轻的疲劳感。握杆的外圆做了细微的滚花处理？不对，看模型表面是光滑的木面，实际量产的时候会在木柄表面压出细微的防滑纹理，不戴手套握持的时候摩擦力足够，又不会因为纹理太硌手影响长时间使用的舒适度。设计的时候特意规避了尖锐棱角，所有衔接位置都做了R2以上的圆角过渡，哪怕冬季戴薄手套操作也不会被棱角勾挂，减少不必要的操作阻碍。

很多人觉得工兵铲握柄是个没技术含量的简单零件，实际上在野外作业场景里，握柄的可靠性直接决定了工具能不能正常使用，要是握柄断裂或者滑脱，轻则耽误作业进度，重则可能在应急场景下造成人员受伤。这个结构的设计没有多余的花哨功能，每一处结构都是为了应对实际作业里的极端情况：挡片的防脱防砂、木柄的直径长度匹配握持发力、尾部橡胶堵头的防滑缓冲、金属插杆的配合精度控制，所有细节都是从实际使用的痛点出发，没有冗余设计，也没有遗漏必要的防护结构，完全符合手动工具“可靠、顺手、耐用”的核心设计要求。在做三维建模的时候，这类零件要特别注意不同材质衔接位置的配合公差，金属件和木质件的热胀冷缩系数不一样，配合尺寸要预留足够的余量，避免高温环境下木柄发胀把金属插杆顶松，低温环境下木柄收缩出现配合旷量，这些细节都是在实际建模过程中需要反复校核的关键点，不能只看外观造型忽略了实际使用的工况适配。
