工业通讯设备用4U轻度封闭机箱结构

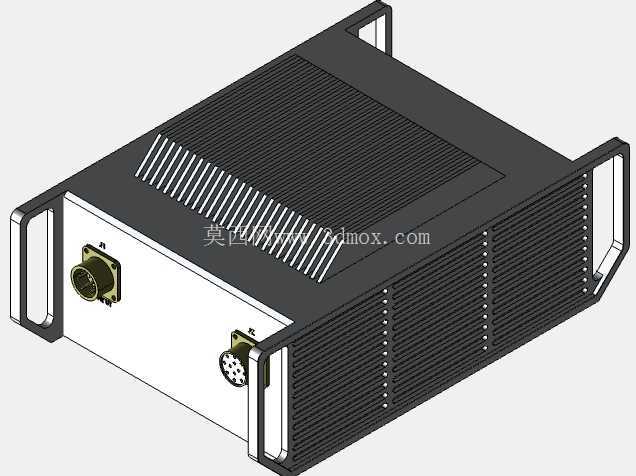

　　这款轻度封闭的机箱结构，主要面向工业现场通讯类设备的集成安装需求，在各类车间控制柜、户外通讯基站机柜、产线数据采集终端柜中都能适配使用。日常工况下，这类机箱需要承载通讯接口板卡、信号处理模块、小型电源转换单元等核心器件，为内部精密电子元件提供物理防护，同时隔绝现场的粉尘、少量飞溅液体，避免外力磕碰直接损伤板卡。从结构设计来看，整体采用标准机架式安装的耳板结构，两侧伸出的安装耳预留了标准机柜固定孔位，能够直接适配19英寸标准机柜的安装立柱，不需要额外做转接支架，现场安装时只需要对准机柜立柱的U位孔，用标准机柜螺丝锁紧即可完成固定，安装效率较高。

　　机箱主体的上盖与侧面都设计了密集的冲压散热齿，这种结构不需要额外加装散热风扇，依靠金属壳体本身的导热能力，就能把内部板卡工作产生的热量传导到壳体表面，通过散热齿增大与空气的接触面积完成自然散热，既减少了风扇带来的粉尘吸入问题，也降低了设备运行的噪音，适合对噪音控制有要求、粉尘浓度不算特别高的工业通讯场景。前面板区域做了平整的密封式设计，只预留了两个航空插头的安装开孔，分别对应电源输入与信号通讯接口，航空插头本身带锁紧结构，插合后能够避免现场布线被拉扯导致的接口松脱，同时接口与面板之间加装密封胶圈，能够提升前面板的防护等级，防止飞溅的液体、粉尘从接口缝隙进入机箱内部。

　　机箱的拼接结构采用折弯咬合加螺丝紧固的方式，所有钣金折弯处都做了圆角处理，避免安装维护时锋利的钣金边缘划伤操作人员，同时拼接缝隙控制在0.2mm以内，既保证了壳体的结构强度，也能减少粉尘从拼接缝隙进入内部的概率。从安装边界来看，机箱整体深度适配常规通讯机柜的内部纵深，不会出现超出机柜进深导致柜门关不上的问题，内部预留的板卡安装空间能够兼容标准尺寸的通讯核心板，安装柱的位置按照常规PCB板的安装孔位做了通用化设计，不需要重新打孔就能直接固定市面上主流的通讯处理板卡。上盖采用可拆卸式设计，维护时只需要拧下上盖周边的固定螺丝，就能直接打开机箱对内部板卡进行调试、更换，不需要把整个机箱从机柜上拆下来，大幅降低了现场维护的工作量。

　　两侧的安装耳除了固定孔位之外，还做了加强折弯处理，当机箱内部承载器件重量较大时，安装耳不会因为长期承重出现变形下垂的问题，保证长期安装的结构可靠性。壳体表面采用黑色磨砂喷塑处理，既提升了壳体的耐腐蚀能力，也避免现场使用时表面留下明显的指纹、划痕，长期使用也能保持外观整洁。前面板的白色区域预留了标识粘贴位置，现场调试时可以直接把接口定义、设备编号的标签贴在该区域，方便后期运维人员快速识别接口功能，不需要额外查找图纸。在结构强度方面，机箱主体采用1.5mm厚的冷轧钢板折弯成型，整体抗挤压、抗冲击能力能够满足工业现场的运输、安装要求，即使在搬运过程中出现轻微的碰撞，也不会出现壳体变形挤压内部板卡的问题。散热齿的设计采用等间距排布，齿高经过核算，既保证了足够的散热面积，也不会因为齿过高导致壳体整体强度下降，同时齿间的间距足够大，日常维护时用毛刷就能轻松清理齿间积攒的粉尘，不会出现粉尘堵塞散热间隙导致散热效率下降的问题。接口位置的开孔精度控制在0.1mm以内，能够保证航空插头安装后与面板贴合紧密，不会出现安装错位导致的密封失效问题，同时开孔边缘做了去毛刺处理，避免安装航空插头时划伤插头的密封胶圈。
