方形法兰盘式电力变压器支撑底座

　　这套支撑底座结构，是面向户外柱上配电变压器、小型工业电力变压器配套开发的承载安装构件，在城乡配电网改造、厂区临时供电点位、园区预装式配电设施搭建场景中使用频率很高。日常现场施工里，变压器本体不能直接搁置在水泥台架或者槽钢横担上，一方面硬接触会在运行振动、温差形变时产生局部应力集中，长期运行容易磨破箱体底部的防腐涂层，另一方面变压器底部的接线端子、散热肋片需要留出足够的离地间隙，避免雨季地面积水漫入接线腔，也方便运维人员后期开展绝缘检测、螺栓紧固、油位巡检作业。这个底座就承担了本体承重、定位限位、隔振缓冲、安装适配的多重作用。

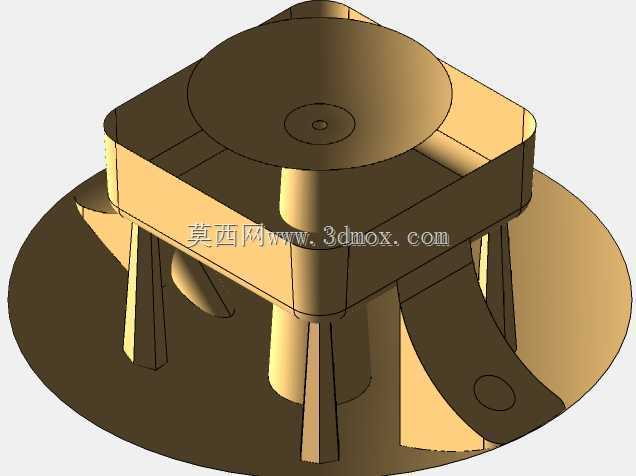

　　从结构细节来看，底座下半部分是大直径圆形法兰盘，盘体边缘预留了均匀分布的安装通孔，现场施工时可以直接穿入膨胀螺栓固定在混凝土预制基础上，也可以搭配U型抱箍锁死在双根槽钢横担上，圆形轮廓没有尖锐外凸棱角，在户外狭小的台架作业空间里不会刮蹭运维人员的绝缘工具，也能减少边角处的雨水积留，降低锈蚀风险。底座上半部分是方形承载平台，平台轮廓和常规小型电力变压器的底部安装框尺寸完全匹配，平台顶面做了浅定位凸台，变压器吊装落位时，箱体底部的定位凹槽可以直接卡入凸台，不用反复对位调整，大幅缩短高空吊装的作业时长。

　　连接圆形底盘和方形平台的是四块沿周向均匀分布的径向加强筋，筋板从底盘盘面一直延伸到方形平台的侧壁，整体呈放射状排布。这种筋板布局没有采用冗余的厚壁实心结构，在控制整体自重的前提下，把变压器满载运行时的垂直载荷均匀分散到整个圆形法兰面上，哪怕变压器出现短时侧向风载、吊装时的轻微偏载，筋板也能把应力顺畅传导到底盘，不会在平台和立柱的衔接位置出现应力断裂。筋板之间留出了大面积通透空间，一方面空气可以在底座内部自由流通，带走变压器底部传递下来的余热，避免底座和箱体接触面长期积热加速橡胶密封件老化，另一方面现场布线时，低压侧的出线电缆可以从筋板之间的空隙直接穿入变压器底部的接线仓，不用在底座旁额外做电缆弯折，布线走线更加顺直。

　　方形平台的顶面中心设置了同心圆定位凹坑，这个结构是为了适配不同厂家变压器底部的中心定位轴，部分油浸式变压器底部会伸出一小段定位柱，落位时卡入凹坑就能完全限制本体的水平滑移，哪怕台架出现轻微沉降，变压器本体也不会出现横向错位。平台的四个边角做了圆角过渡，没有直角应力集中点，铸件在冷却成型时不会因为边角厚薄不均出现缩孔缺陷，后期表面喷涂防腐涂层时，圆角位置也不会出现涂料堆积、薄厚不均的问题，户外日晒雨淋环境下的防腐寿命更长。

　　安装边界方面，圆形底盘的外径覆盖了常规100kVA到315kVA区间柱上变压器的底部支撑范围，底盘上的安装孔采用长圆腰型孔设计，不同项目里基础预埋螺栓的间距存在小幅偏差时，不用现场重新扩孔，腰型孔的调节余量可以直接吸收施工误差。方形平台的边长和变压器底部的安装脚距匹配，平台厚度足够承受变压器满油状态下的总重量，不会出现平台面凹陷变形。底座整体的高度控制在合理区间，既保证变压器底部离台面有足够的安全距离，方便人员伸手进入底部紧固接地螺栓，也不会因为底座过高导致变压器整体重心上抬，提升柱上架设后的抗风稳定性。

　　建模过程中所有衔接位置都做了圆滑过渡处理，筋板和底盘、平台的交接处保留了铸造工艺要求的拔模斜度，没有出现无法脱模的倒扣结构，不管是采用铸铁铸造成型还是钢板焊接成型，都不需要额外做复杂的机加工序，量产时的工艺性很好。结构上没有多余的装饰特征，每一处曲面和筋板都服务于承重、散热、安装的实际功能，完全贴合电力配套构件实用优先的设计原则。
