仿生机械眼球传动结构设计方案

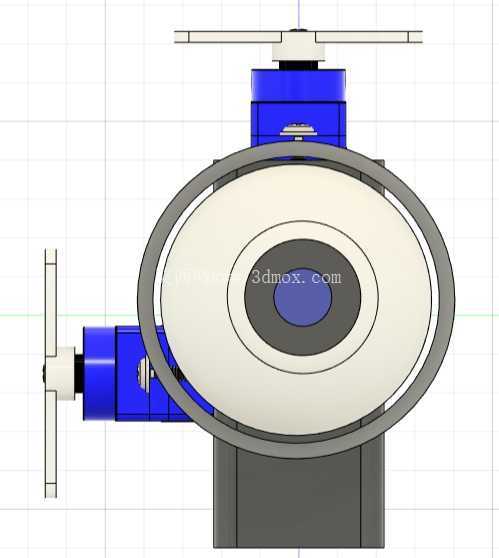

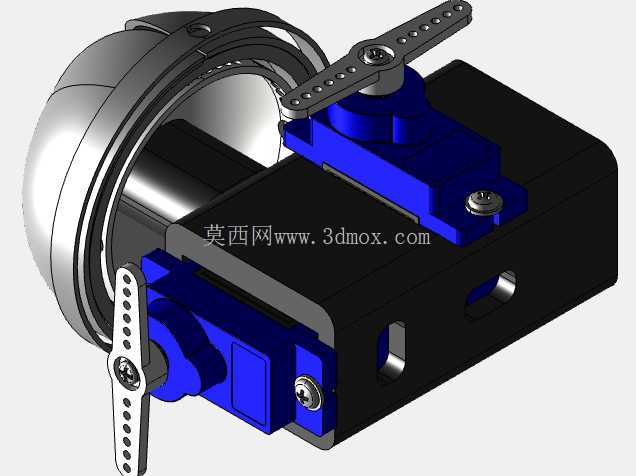

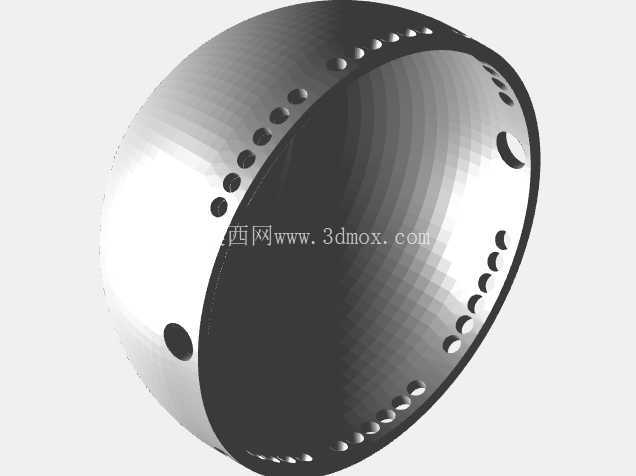

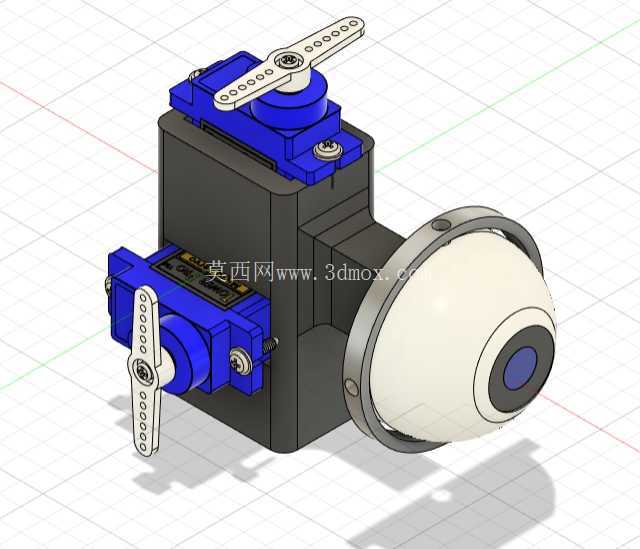

　　这套仿生机械眼结构，核心面向服务机器人、科普教学演示装置、仿生互动玩具的视觉执行端开发，区别于传统固定位视觉模组，它通过多轴联动实现类人眼球的转动与眼睑开合动作，可适配搭载微型摄像头完成目标追踪、视线交互等功能。从结构布局来看，整套装置分为基座支撑段、眼球转动副、眼睑驱动组三个核心模块，基座采用立柱式承托结构，底部预留标准安装孔位，可直接固定在机器人头部腔体的安装平面上，安装边界控制在直径120mm、高度180mm的圆柱空间内，不会过度挤占头部腔体的走线与其他元器件布置空间。眼球转动部分采用正交双轴布局，水平转动轴与垂直转动轴分别由独立的微型舵机驱动，水平方向转动角度覆盖左右各45度，垂直方向覆盖上下各30度，完全覆盖人眼日常活动的视线范围，转动副处采用聚四氟乙烯轴套降低摩擦阻尼，避免长时间运行出现卡顿、旷量增大的问题，眼球主体采用中空结构设计，中心预留12mm直径的摄像头安装位，可直接固定通用微型CMOS摄像头，走线从转轴中心的过孔穿入基座内部，避免转动过程中出现线缆缠绕、拉扯断裂的问题。

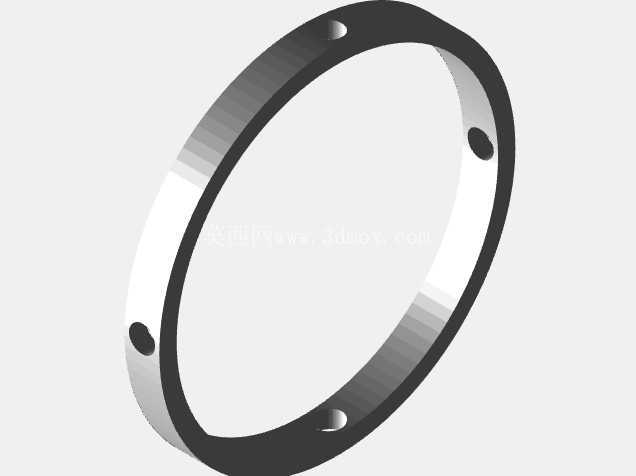

　　眼睑驱动组采用环形导轨配合曲柄滑块结构，上下眼睑同步联动，闭合时可完全覆盖眼球前端，开合动作周期可控制在0.2s到1s之间调节，既可以实现眨眼的仿生互动效果，也能在设备闲置、粉尘环境下闭合保护摄像头镜片，避免镜片被刮花或落灰影响成像质量。设计过程中优先考虑了零部件的加工适配性，所有非标准件均采用等壁厚设计，最小壁厚控制在1.8mm以上，既可以满足3D打印快速打样的强度要求，也适配小规模注塑生产的脱模工艺，不需要额外设计复杂的抽芯结构，能有效降低样机迭代与量产的成本。

　　在实际应用场景中，这套结构可直接嵌入教育类仿生机器人头部，配合视觉识别算法实现视线跟随、表情互动的教学演示功能；也可改装为工业视觉检测的可调位相机支架，通过双轴转动快速调整拍摄角度，适配不同尺寸工件的检测需求；针对玩具类应用场景，可简化舵机配置，保留单轴转动与眨眼功能，进一步压缩整体成本，适配消费级玩具的成本控制要求。结构装配过程中不需要专用工装，所有连接位采用标准M2螺丝固定，转轴处的预紧间隙可通过端部的锁紧螺母调节，后期维护时仅需拆开基座侧盖即可更换舵机、调整传动间隙，不需要完全拆解整个结构。

　　考虑到运行的静音需求，所有传动接触面均做了圆角过渡处理，舵机与驱动曲柄之间采用橡胶缓冲垫连接，可吸收舵机启停时的冲击震动，运行噪音控制在30分贝以内，不会在互动场景中产生突兀的机械噪音。眼球外罩采用半透明磨砂材质，既可以遮挡内部的结构件提升仿生外观质感，也不会遮挡摄像头的成像光路，眼睑内侧贴有薄绒层，闭合时不会刮蹭眼球外罩表面，长期运行也不会在透明件表面留下划痕。整套结构的重心完全落在基座中心轴线上，高速转动时不会产生偏载力矩，固定在移动机器人上时不会因为设备启停、转向产生结构晃动，保证摄像头成像的稳定性。
