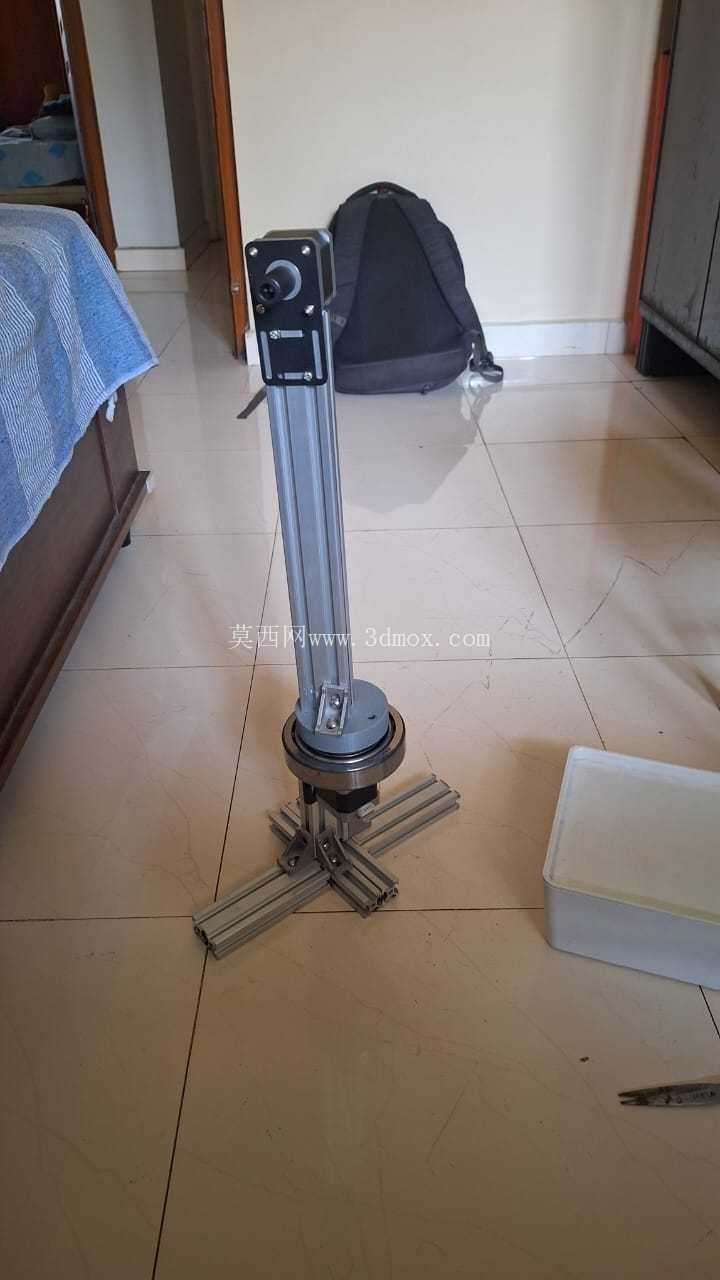

这款三自由度机械臂的核心连接部件,在桌面级小型作业场景中承担关节动力与载荷传递的核心作用,日常可适配轻量搬运、教学演示、小型工位上下料等场景,单关节可承载的额定载荷匹配桌面级作业的常见负载需求,不会出现大臂型设备的冗余设计问题,也不会因为载荷冗余不足导致关节形变。从结构设计逻辑来看,底座部分采用十字交叉铝型材作为支撑脚,直接利用标准铝型材的槽道完成安装固定,不需要额外定制复杂的底座钣金件,安装时只需要通过T型螺栓将旋转基座锁紧在铝型材支撑面上即可,支撑脚的伸展尺寸控制在300毫米见方的范围内,放置在常规工作台面上不会占用过多操作空间,旋转基座的回转中心与支撑脚的形心重合,保证全角度回转时整体重心始终落在支撑面范围内,避免作业过程中出现倾覆风险。
立臂部分采用标准铝型材作为主体支撑结构,型材的槽道同时承担走线、附件安装的功能,不需要额外设计走线拖链的安装位,电气线路可以直接内嵌在型材槽道内,避免关节回转过程中线路出现拉扯磨损。关节连接位置采用圆锥滚子轴承作为回转支撑,这类轴承可以同时承受径向载荷与轴向倾覆力矩,刚好匹配机械臂水平伸展时关节位置承受的复合载荷,相比深沟球轴承的承载适配性更强,在关节频繁正反转的工况下也能保持稳定的回转精度,不会出现径向窜动的问题。联轴器作为关节动力输出与臂体的连接部件,采用抱紧式结构设计,与电机输出轴、臂体连接轴的配合面都设置了防滑锁紧结构,传递扭矩时不会出现相对滑动,同时可以补偿少量的轴系同轴度误差,降低零件加工的精度要求,不需要配合面达到极高的形位公差就能完成装配,适合小批量制作与教学场景下的零件加工适配。
从安装边界来看,整个臂体完全伸展时的水平作业半径控制在400毫米范围内,垂直方向的作业行程覆盖底座上方100毫米到450毫米的区间,刚好匹配桌面级作业的常见操作高度,不需要额外加高底座就能覆盖常规工作台面的操作范围。关节的驱动部件安装位置都做了重心偏置设计,将重量较大的驱动部件尽量靠近回转中心布置,降低关节回转时的转动惯量,提升动态响应速度,小功率驱动元件就能驱动臂体完成平稳的启停动作,不会因为转动惯量过大导致关节抖动。
在实际应用中,这类小型机械臂可以搭配不同的末端执行器完成不同作业,比如搭配吸盘可以完成小型轻薄零件的搬运,搭配夹爪可以完成小零件的抓取移位,搭配画笔可以完成平面绘图演示,适配教学场景下的机械原理演示、小型实验室的样品转移、电子装配工位的小元件上下料等场景。结构设计上全部采用标准件与通用铝型材组合的方式,除了关节连接的联轴器、轴承安装座需要少量机加工外,其余结构件都可以直接采购标准型材切割组装,大幅降低制作成本与加工周期,后期维护时如果出现零件磨损,也可以直接替换标准件,不需要定制特殊备件。关节位置的限位结构采用软限位与硬限位结合的方式,硬限位设置在关节的极限回转位置,避免关节超程回转导致线路拉扯或者结构碰撞,软限位可以通过控制系统设置作业区间,适配不同工位的作业范围限制,不需要额外调整机械结构就能完成作业边界的调整。
整个臂体的连接位置都设置了定位销孔,装配时可以通过定位销快速确定零件的相对位置,不需要反复调整对齐就能保证关节的同轴度,降低装配难度,即使是没有丰富装配经验的人员,也能按照装配指引完成整机组装。铝型材表面的阳极氧化层本身具备一定的耐磨与防锈能力,日常使用不需要额外做表面涂装处理,长时间在室内环境使用也不会出现锈蚀问题,表面的轻微划痕也不会影响结构强度与使用性能。轴承安装位置设计了密封挡圈,可以阻挡日常使用中的灰尘进入轴承滚道,延长轴承的维护周期,在常规室内无尘或者少量粉尘的环境下,连续运行数千小时也不需要拆解维护轴承。联轴器的抱紧间隙做了优化设计,锁紧时的抱紧力均匀分布在轴的接触面上,不会因为局部应力过大导致轴表面出现压痕,后期拆解维护时也不会出现零件咬合无法拆卸的问题。
