海康威视半球型安防监控摄像头结构设计

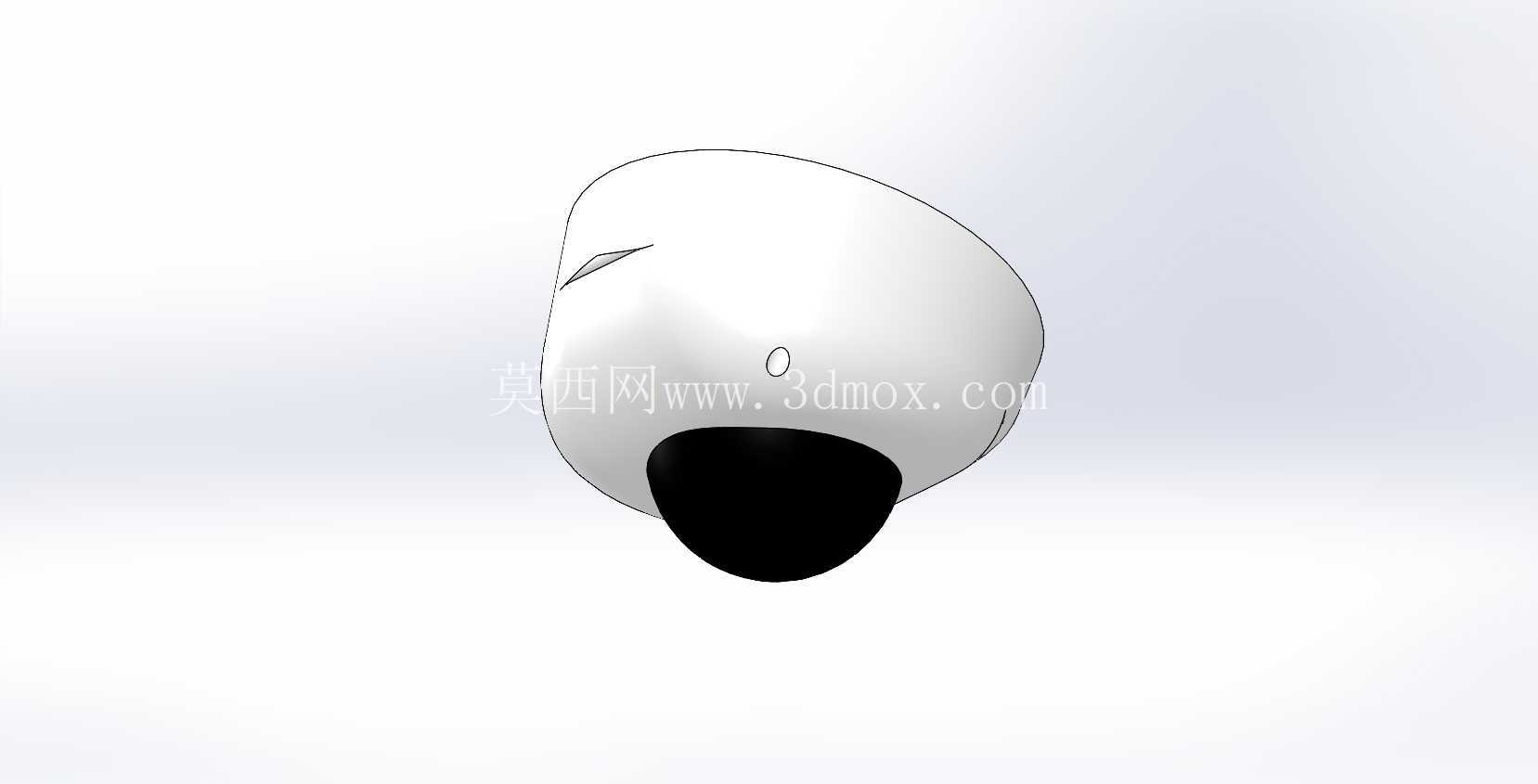

　　这款半球形态的安防监控终端，是面向室内商用、民用安防场景开发的视频采集设备，在实际项目落地中，这类设备常被部署在写字楼走廊、商铺室内、住宅公共区域、电梯轿厢等点位，承担全天候视频画面采集、异常行为识别、事件回溯取证的核心功能。从结构设计逻辑来看，整体采用圆润半球形壳体，首先是为了适配室内吊顶、墙面贴装的安装需求，无突出棱角的外形不会破坏室内装修的整体视觉协调性，同时也能避免外力磕碰造成设备损坏，相比枪型摄像头，半球形态的设备在室内场景中隐蔽性更强，不容易引起人员的刻意注意，能采集到更自然真实的现场画面。

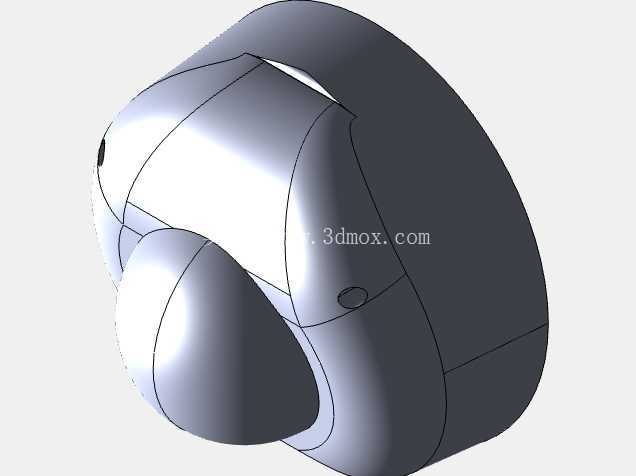

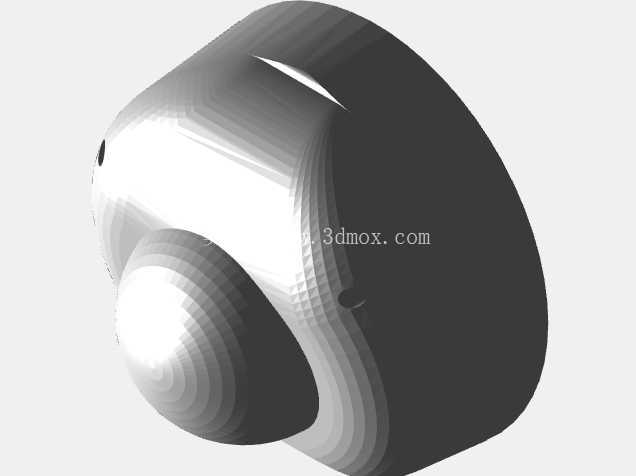

　　设备正面的黑色球形镜头舱是核心功能区，设计为可多角度微调的结构，安装完成后施工人员可以根据实际监控视野需求，手动调整镜头的俯仰角度与水平偏转角度，无需整体转动设备底座，大幅降低了现场安装调试的难度，镜头舱与外壳之间的配合间隙做了均匀收边处理，既保证转动调节的顺畅度，也能避免灰尘从接缝处进入设备内部，影响成像元器件的使用寿命。外壳主体采用阻燃ABS工程塑料材质，表面做了细磨砂处理，日常使用中不容易残留指纹与灰尘污渍，后期运维清洁难度低，壳体的壁厚经过反复校核，在保证整体结构强度的前提下尽可能控制自重，降低长期安装后对安装基面的载荷要求，即便是石膏板吊顶这类承重能力有限的安装面，也能稳定固定不会出现脱落风险。

　　设备顶部的安装底座设计了隐藏式走线槽，供电线与网线可以从底座中心的穿线孔直接接入建筑内部的布线管路，不会有明线外露，保证安装后的整体美观度，底座上的固定孔位做了通用化设计，兼容市面上主流的86型暗装接线盒尺寸，现场安装时不需要额外打孔定位，直接利用原有接线盒的固定点位就能完成设备固定，大幅缩短施工周期。镜头前端的透明保护罩采用高透光率的PC材质，表面做了防眩光硬化处理，既能避免室内灯光直射造成的画面反光过曝问题，也能抵抗日常清洁时的擦拭磨损，长期使用也不会出现透光率下降导致的画面模糊问题。

　　设备侧面的小型开孔是拾音模块的拾音孔，孔位内部做了防尘防水的透气膜设计，在保证声音采集清晰度的前提下，阻挡灰尘与喷淋水汽进入设备内部，适配走廊、电梯口这类可能存在清洁喷淋的场景。从安装边界尺寸来看，整机最大直径控制在常规成年人手掌可握持的范围内，突出安装基面的高度不到十厘米，不会占用过多的室内顶部空间，也不会对层高较低的空间造成压抑感。在结构建模过程中，重点校核了镜头转动时的内部干涉问题，保证镜头在全角度调节范围内都不会与外壳内壁发生磕碰，同时内部的电路板安装柱、走线卡扣都做了一体化设计，减少装配时的零件数量，提升生产装配效率，壳体的拼接处采用卡扣加少量紧固螺丝的固定方式，既保证外壳拼接的紧密性，也方便后期运维时拆开设备进行检修维护。这类半球监控设备相比外露式的监控设备，还具备一定的防破坏能力，整体外壳没有外露的可拆卸结构，非专业人员很难随意拆开设备，能避免设备被人为恶意破坏，适合在人员流动较大的公共区域部署使用。在实际选型过程中，这类半球摄像头因为安装便捷、外形隐蔽、调试简单的特点，已经成为室内安防监控项目的首选终端设备，结构设计上的每一处细节，都是围绕现场安装、长期使用、后期运维的实际需求打磨而来，没有多余的装饰性结构，所有外形特征都服务于功能实现与安装适配。
