第二代非反转式P8304BY图像增强管结构设计

项目分类:通讯工具类 发布时间:2025-12-18 ID:1102566
  • 第二代非反转式P8304BY图像增强管结构设计
  • 第二代非反转式P8304BY图像增强管结构设计
  • 第二代非反转式P8304BY图像增强管结构设计

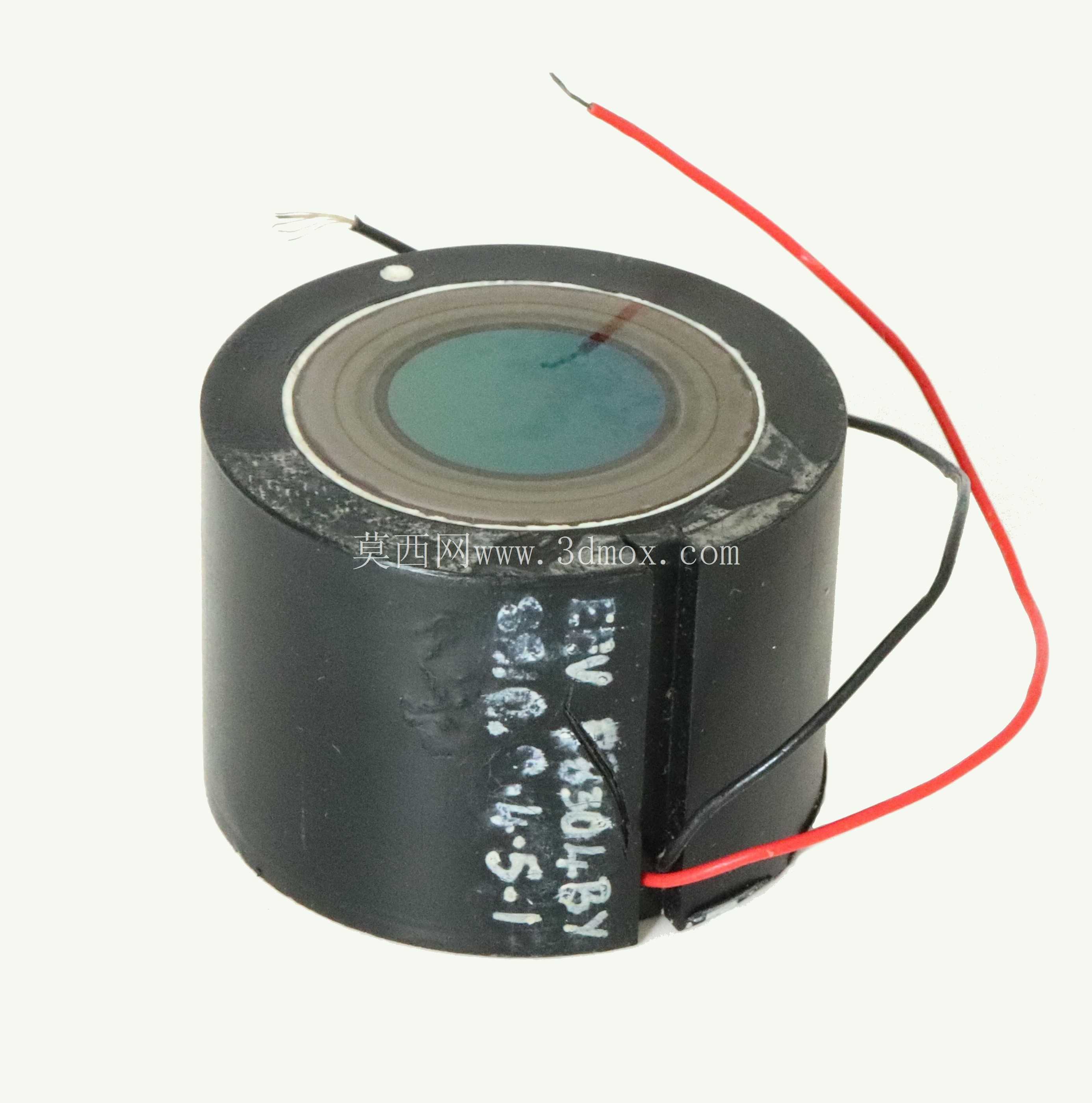

在低照度光电成像设备的结构选型与适配设计中,图像增强管作为核心光电转换器件,其结构尺寸、安装边界与功能特性直接决定整套夜视观测设备的成像性能与装配兼容性。本次梳理的P8304BY型第二代影像增强管,由EEV制造,采用非反转成像光路设计,外径设定为43mm,是手持夜视观测设备、头戴式夜视仪、低照度工业检测成像系统中常用的核心成像部件。

从实际应用场景来看,这类图像增强管主要适配夜间户外观测、低照度环境下的工业巡检、安防隐蔽监控等场景的成像端,能够将微弱的可见光甚至近红外波段的光信号进行光电转换、倍增放大后,输出可被人眼或后端成像传感器捕捉的清晰光学图像,解决低照度环境下成像信噪比不足、画面细节丢失的问题。区别于反转式光路的增强管,非反转设计的器件在输出端的成像方向与入射端景物方向保持一致,能够省去后端光路中额外增设的正像棱镜结构,既可以压缩整套成像系统的轴向装配空间,也能减少光学镜片带来的光通量损耗,提升整体成像的亮度表现。

从产品功能特性来看,该款第二代图像增强管具备成熟的微通道板电子倍增结构,相比第一代级联式增强管,在体积控制、抗强光灼伤能力、成像分辨率上都有更稳定的表现。其圆柱形的主体外壳采用金属密封结构,一方面能够屏蔽外界电磁信号对内部光电倍增过程的干扰,避免成像画面出现杂波条纹,另一方面也能为内部的光电阴极、微通道板、荧光屏等精密光学组件提供可靠的机械防护,满足户外使用场景下的抗振动、抗冲击要求。器件尾部引出的两根金属引脚,分别为高压供电输入端与接地端,装配时需要匹配对应的高压驱动电路,为内部光电转换与电子倍增过程提供稳定的工作电压,引脚的长度与出线方向经过标准化设计,能够适配主流夜视仪设备的内部走线空间,避免装配时出现引脚弯折、与周边结构件干涉的问题。

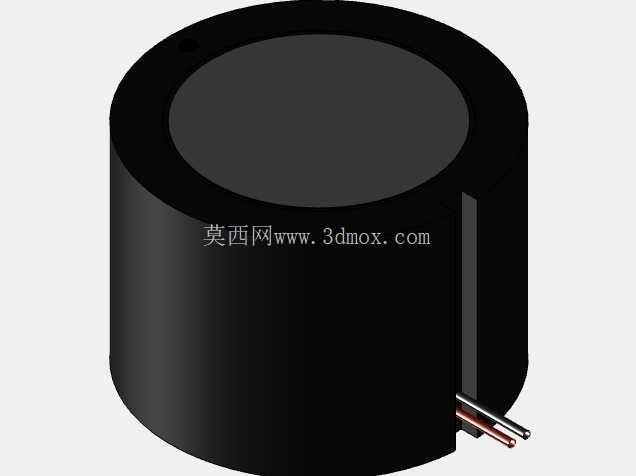

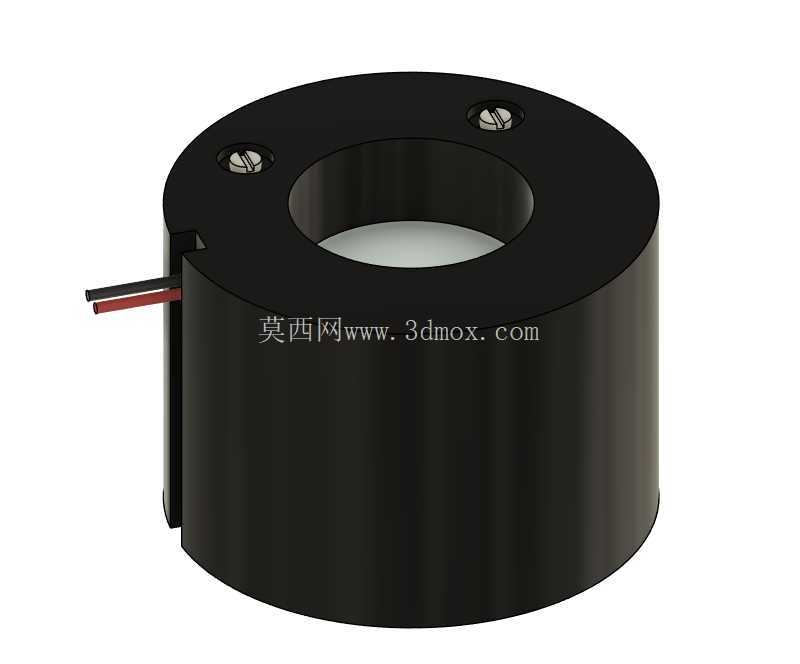

在结构设计思路上,这款增强管采用了等直径圆柱主体的构型,所有光学组件的光轴与圆柱壳体的中心轴线完全重合,这种设计一方面能够降低生产装配过程中的光轴校准难度,提升量产时的装配一致性,另一方面也方便前端物镜、后端目镜的同轴安装,减少光路偏心带来的成像畸变、边缘分辨率下降等问题。43mm的外径尺寸是行业内第二代1倍增强管的通用适配规格,能够直接兼容市面上多数成熟夜视仪产品的镜筒安装位,设备厂商在进行产品迭代或者维修替换时,不需要重新设计镜筒的夹持结构,只需要匹配对应的供电参数即可完成器件适配,能够大幅缩短产品的开发周期,降低结构开模的成本。

从安装边界的角度考量,该器件的圆柱形外壳在装配时,通常采用弹性橡胶圈配合压圈的方式进行径向固定,镜筒内壁与增强管外壳之间需要预留0.1-0.2mm的装配间隙,既方便装配时的顺利装入,也能通过橡胶圈的形变吸收外部冲击振动,避免刚性接触导致的玻璃组件碎裂。轴向安装尺寸上,需要根据增强管的实际长度,在镜筒内设计对应的定位台阶,保证入射面与物镜组的后焦面重合、输出面与目镜组的前焦面匹配,避免出现成像离焦、画面边缘裁切的问题。尾部的供电引脚在焊接连接线时,需要控制焊点的高度不超过3mm,防止高压焊点与周边金属结构件距离过近出现打火放电的问题,走线时需要将高压引线与低压信号线路分开排布,减少高压信号对其他电路模块的电磁干扰。

在实际选型适配过程中,结构工程师需要重点关注增强管入射面、输出面的有效通光口径,确保物镜的成像圈完全覆盖增强管的光电阴极有效区域,避免出现画面暗角;同时需要核算整套光学系统的后截距参数,保证不同温度环境下,光学组件的热胀冷缩不会导致成像面偏移,影响画面清晰度。对于需要在高湿度、高盐雾环境下使用的设备,还需要在增强管与镜筒的配合位置增加密封胶圈,避免水汽进入镜筒内部,在光学表面形成凝露,影响成像效果,同时也防止内部高压电路因受潮出现绝缘性能下降的问题。
