夜视设备用UV增感管结构设计方案

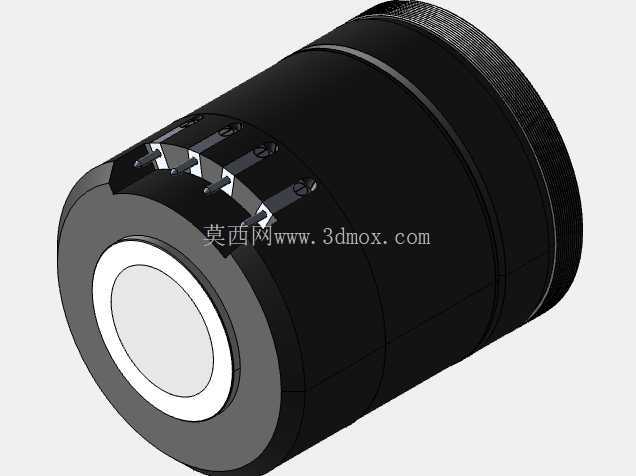

这款增感管结构主要适配低照度夜视观测类设备的光电信号放大需求，在夜间安防巡检、野外微光观测、特种视觉辅助等场景中，承担着将微弱紫外光信号转换放大为可识别电信号的核心作用，是夜视成像链路里前端信号采集环节的关键组件。从结构设计逻辑来看，整体采用同轴圆筒式布局，完全围绕光电信号的直线传输路径做排布，最大限度减少光路弯折带来的信号损耗，外壳主体选用遮光性优异的硬质结构材料，表面做哑光发黑处理，既可以隔绝外部杂散光进入光路干扰信号采集，也能提升组件整体的结构强度，适配户外复杂工况下的抗振、抗冲击使用要求。

组件的前端设置有同轴定位的光学窗口座，窗口安装位做了阶梯式限位结构，安装时可直接将滤光镜片嵌入阶梯槽内，配合环形压圈完成固定，无需额外打胶即可保证镜片与筒体的同轴度，同时预留了密封胶圈的安装槽位，可满足IP65级别的前端防尘防水要求，适配户外露天使用的密封需求。筒体中段的外圆周面均匀分布有三组调节锁紧结构，每组结构都包含导向滑槽、锁紧顶丝位与调节拨片安装槽，安装到设备主机壳体内时，可通过这三组结构完成光轴的微调校准，调整到位后拧动顶丝即可完成位置锁定，避免设备受振动后出现光轴偏移的问题，调节槽的行程经过精准核算，可覆盖±2°的光轴调整范围，满足整机装配时的公差补偿需求。

筒体的后端设置有连接法兰结构，法兰端面加工有均匀分布的定位销孔与螺纹安装孔，可直接与后端的信号处理电路板支架对接，定位销孔采用H7级公差设计，装配时可保证光电阴极面与后端电路板的平行度误差控制在0.02mm以内，避免信号采集出现面内均匀性偏差。筒体的内壁做了环形消光齿结构，每道齿的角度都经过光路反射计算，可将内部漫反射的杂散光多次反射吸收，避免杂散光到达光电阴极形成噪声信号，提升低照度下的信号信噪比。

从安装边界尺寸来看，筒体整体外径控制在适配常规夜视设备主机的安装仓尺寸范围内，轴向总长度预留了前后端密封结构与连接结构的安装余量，安装时无需对主机壳体做额外的切削改造，可直接替换同规格的老旧增感管组件，互换性较强。筒体的外圆周面还加工有一圈防滑滚花结构，在手动装配拧动筒体时可提供足够的摩擦力，方便装配人员调整安装角度，滚花的深度控制在0.3mm，既不会影响筒体与主机安装仓的配合间隙，也能起到辅助防滑的作用。

在结构强度设计上，筒体的壁厚经过受力仿真核算，在满足1.5米跌落冲击不发生形变的前提下，尽可能压缩壁厚来控制组件整体重量，降低整机的前端负重，避免设备出现前端重心偏移的问题。内部的光电元件安装位做了减震衬套的预留槽，可安装硅胶减震衬套，过滤设备运行过程中产生的高频振动，避免内部精密光电元件受振动出现性能衰减。整个结构的所有棱角处都做了R0.5的圆角处理，既可以避免装配时划伤操作人员，也能减少应力集中点，提升组件的结构疲劳寿命，适配长时间户外使用的可靠性要求。
