奥地利产塑料金属复合MOS防护盖结构设计

　　这款MOS盖的应用场景，主要是户外部署的通讯终端MOS接口部位，这类设备常年架在通信塔、户外机柜、野外监测站点上，要扛住零下三十度到零上六十度的温差，还要应对暴雨、沙尘、盐雾甚至紫外线长期照射的考验，普通全塑料端盖在强紫外线环境下两三年就会脆化开裂，全金属端盖又容易和接口金属件产生电化学腐蚀，拆装几次螺纹就滑牙，后期根本拆不下来。它采用塑料和金属复合的结构，不是简单把金属件嵌在塑料里那么敷衍，接触接口密封面的部位用的是改性耐候工程塑料，邵氏硬度控制在邵D75到邵D80之间，既能保证和接口端面贴合时的密封压缩量，又不会因为硬度过高压伤接口表面的导电氧化层，也不会因为硬度过低长期压缩后产生永久形变失去密封能力。做通讯设备配套结构设计快十二年，经手的户外终端防护类部件没有一千也有八百，这款奥地利产的塑料金属复合MOS盖，是去年给欧洲客户做配套适配时接触到的典型结构，当时拿到实物拆解建模的时候，就觉得它的结构思路很值得国内做同类防护部件的同行参考。很多刚入行的工程师做端盖类零件，总觉得就是个堵头，随便画个圈打两个螺丝孔就完事，真到户外场景用上半年，不是密封失效进雨水烧了内部电路，就是拆装几次卡扣断裂，要么就是金属部分和塑料结合处松旷，间隙大到能塞进一张A4纸，后期维护成本高得吓人。

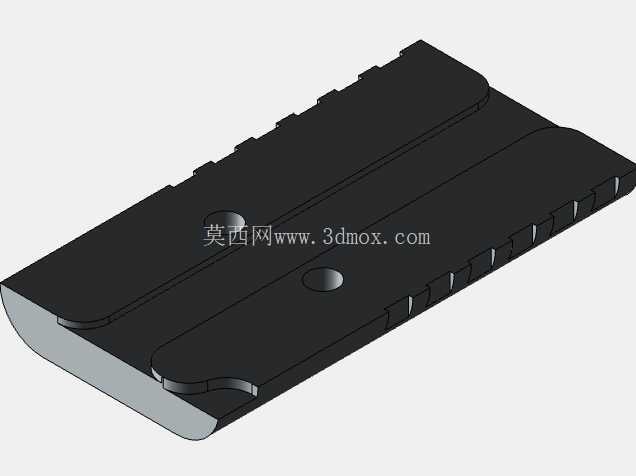

　　金属嵌件全部布置在受力部位，也就是和设备主体连接的卡扣基座、螺丝过孔位置，金属件采用6061铝合金做硬质阳极氧化处理，厚度控制在1.2mm，既保证拆装时的受力强度，反复拆装几十次也不会出现卡扣断裂、孔位滑牙的问题，又不会因为金属占比过高增加整体重量，也避免了金属和接口金属部位直接大面积接触产生的电化学腐蚀问题。做结构设计的时候最容易忽略的就是安装边界，很多人画完端盖只看自身尺寸，不考虑和周边部件的干涉，这款MOS盖的外形轮廓做了15度的拔模斜度，边缘全部做R0.8的圆角处理，安装后突出设备主体表面的高度只有7.2mm，不会和周边的走线槽、固定支架产生干涉，哪怕是在密集排布的通讯端口上，相邻两个端盖之间也留有2mm的操作间隙，用手拆装的时候不需要额外用尖嘴钳之类的工具，直接用手指就能扣开卡扣完成拆装，后期现场维护的时候效率能提升不少。密封结构上它没有用额外的硅胶密封圈，而是在塑料密封面直接做了一圈截面为半圆形的密封筋，密封筋的高度是0.6mm，宽度1mm，安装到位后密封筋的压缩量控制在30%，这个压缩量是经过反复验证的，既能保证IP67级的密封要求，又不会因为压缩量过大导致端盖安装后翘边，也不会因为压缩量太小达不到密封效果，而且密封筋和塑料本体是一体成型的，不存在密封圈脱落、老化后需要单独更换密封圈的问题，后期维护成本低很多。

　　很多人做复合结构的时候，塑料和金属的结合部位容易出现分层，尤其是在温差大的环境下，塑料和金属的热膨胀系数不一样，几次冷热循环之后就会出现缝隙，这款MOS盖的金属嵌件和塑料结合的部位做了三个燕尾槽结构，注塑的时候塑料直接填充到燕尾槽里，形成机械锁止，哪怕两种材料的热膨胀系数有差异，也不会出现分层脱落的问题，金属嵌件的表面还做了粗化处理，和塑料的结合力比光滑表面提升了40%以上。实际做三维建模的时候，要特别注意金属嵌件的定位公差，嵌件和塑料结合面的位置度公差要控制在0.1mm以内，不然注塑的时候容易出现嵌件偏移，导致安装孔位不对，装不上设备。还有密封筋的尺寸公差，高度方向的公差要控制在±0.05mm，要是高度做高了，安装的时候端盖压不到位，卡扣卡不紧，高度做低了密封筋压缩量不够，达不到密封要求。另外端盖内表面和接口引脚之间预留了2.5mm的安全间隙，哪怕端盖因为外力产生轻微形变，也不会碰到内部的引脚，避免出现短路的问题。之前有同行做类似的端盖，就是因为内间隙留小了，低温下塑料收缩碰到引脚，导致一批设备出现短路故障，损失不小。

　　这款端盖的卡扣结构也做了优化，卡扣的悬臂长度是8mm，卡扣根部做了R1的圆角过渡，避免应力集中，拆装的时候卡扣的变形量控制在1.2mm，这个变形量下塑料的弯曲应力远低于材料的屈服强度，反复拆装几十次也不会出现卡扣断裂的问题，卡扣的卡合量是1.5mm，安装到位后会有清晰的咔哒反馈，现场施工的时候不用反复检查有没有装到位，听声音就能确认安装是否合格。从实际使用的反馈来看，这种复合结构的端盖比全塑料端盖的使用寿命长三倍以上，比全金属端盖的成本低40%左右，重量轻60%，不管是从性能还是成本角度，都是户外通讯接口防护的最优选择之一，做同类结构设计的时候，可以参考它的材料分配思路，把受力部位交给金属，密封和绝缘部位交给工程塑料，不要一味追求全金属或者全塑料的极端方案，结合两种材料的优势，才能在成本和性能之间找到最佳平衡点。建模的时候还要注意拔模方向，整个端盖的拔模方向统一朝向安装面，避免出现倒扣，注塑的时候可以采用两板模直接成型，不需要复杂的抽芯结构，能大幅降低模具成本，适合大批量生产。边缘的圆角处理除了避免安装时划伤操作人员的手，还能减少应力集中，提升部件的抗冲击能力，哪怕是从一米高度掉落到水泥地面，也不会出现开裂的问题。
