ArkenEP5瞄准镜集成旋钮式投掷拨杆结构

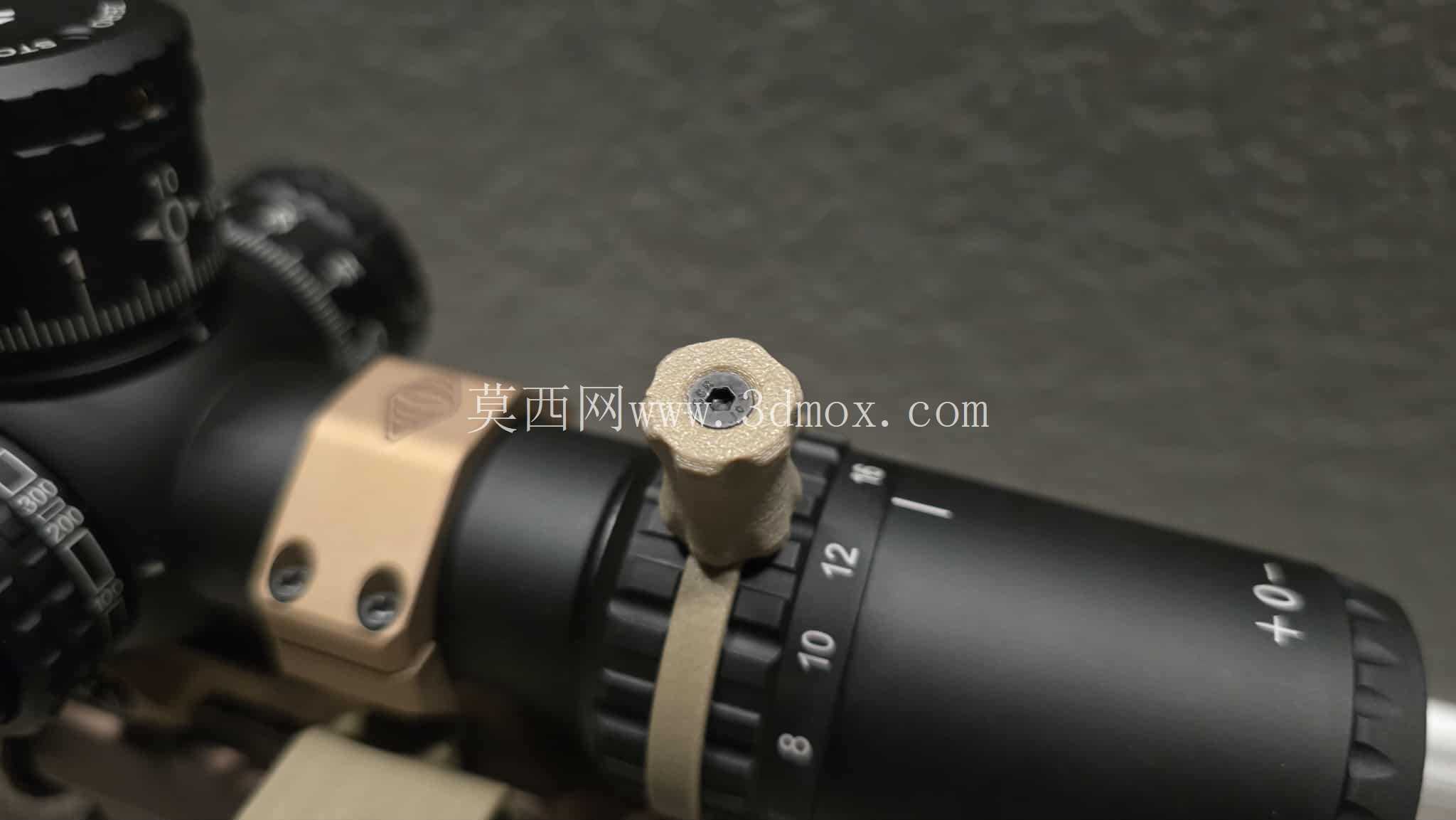

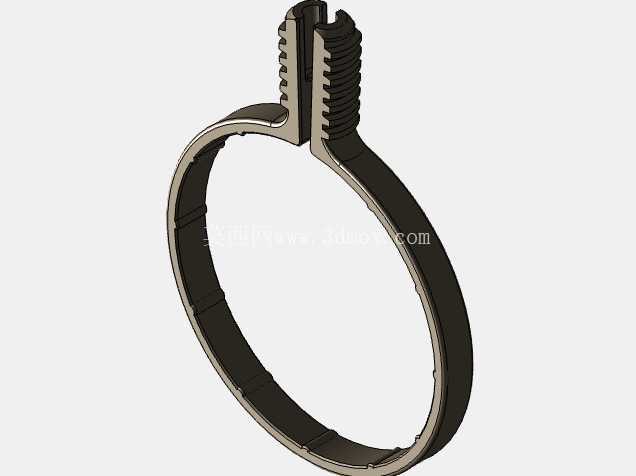

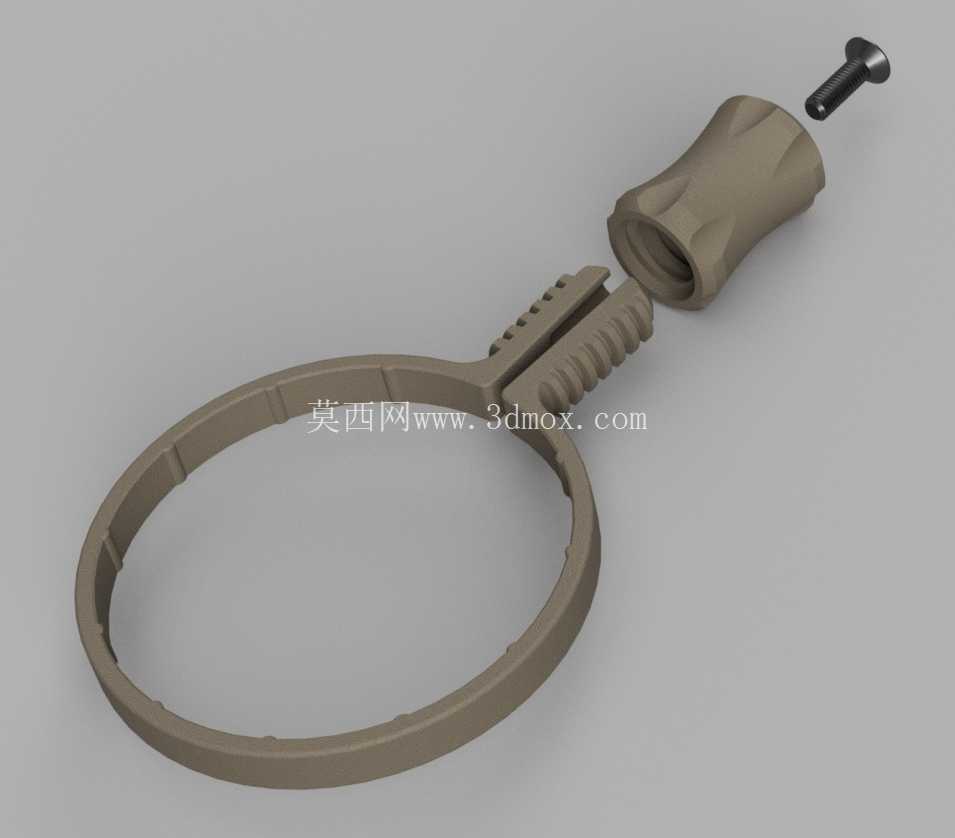

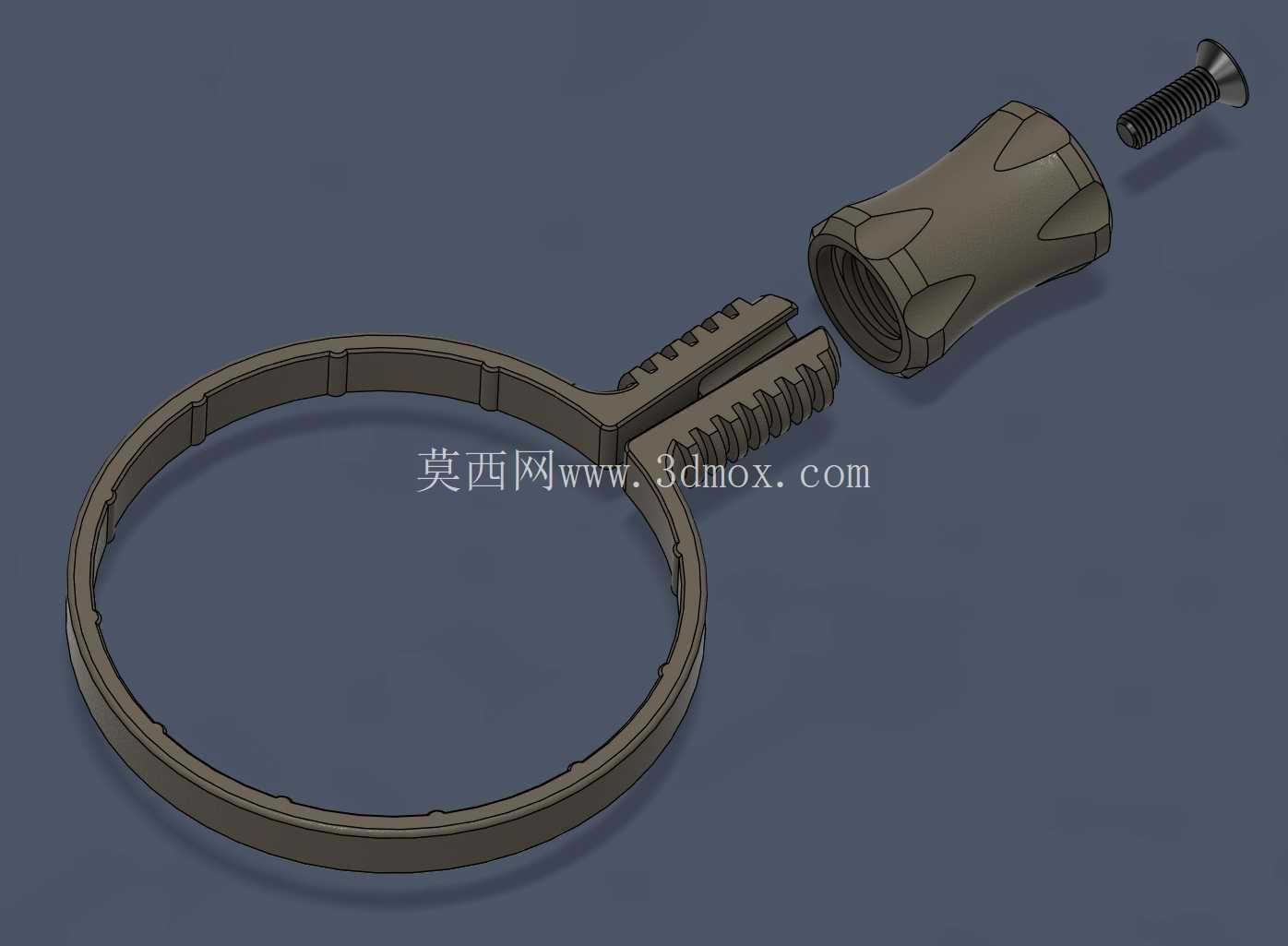

　　该结构件为光学瞄准镜配套的外置调节投掷拨杆，主要应用于狩猎、竞技射击场景下的瞄准镜倍率快速切换、弹道调节旋钮的快速操作，解决原厂旋钮调节行程长、戴手套操作易打滑、低温环境下手指触感反馈弱的实际使用痛点，适配主流管径的瞄准镜镜身安装位，无需对瞄具本体做破坏性改装即可完成装配。从结构设计逻辑来看，整套组件分为抱箍锁紧环、调节旋钮主体、锁紧螺丝三个核心部分，抱箍环采用开口式弹性结构设计，内壁做了等距分布的防滑凸棱，安装时凸棱嵌入瞄准镜调节旋钮外圈的防滑槽内，避免拨杆受力时与旋钮发生相对滑转，抱箍的开口端做了锯齿状咬合结构，当锁紧螺丝拧紧时，咬合齿相互嵌合，抵消长期使用带来的塑料蠕变间隙，保证抱箍的锁紧力不会因为温度变化、反复受力出现衰减。

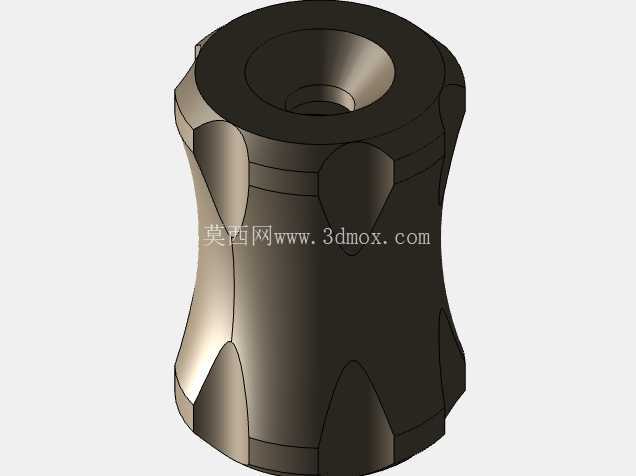

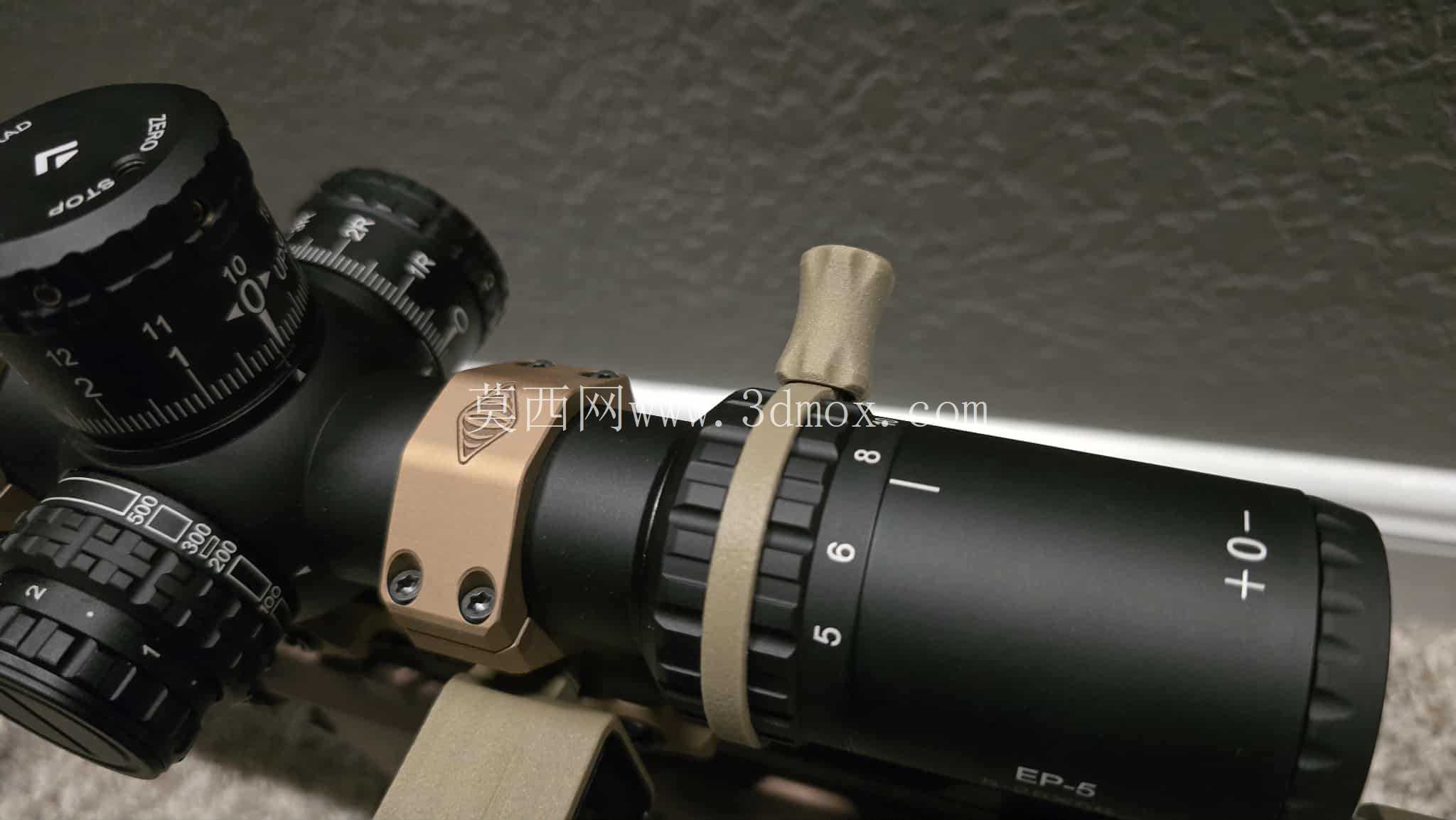

　　调节旋钮主体的外形做了多面切边的仿生轮廓，区别于传统平面拨杆的直板造型，切边位置刚好对应手指握持时的指腹贴合角度，操作时无需刻意调整手腕角度，只需轻抬手指即可带动旋钮完成转动，旋钮表面做了细微的磨砂纹理处理，在沾有雨水、枪油或者戴战术手套的工况下，依然能提供足够的摩擦阻力，不会出现脱手的情况。安装边界方面，抱箍环的内径适配主流瞄准镜调节旋钮的外径尺寸，装配后整体突出镜身的高度控制在合理范围内，不会遮挡瞄准镜的视场边缘，也不会在携行时勾挂枪带、背包织带，锁紧螺丝采用标准内六角沉头设计，使用通用的战术工具即可完成拆装，不需要配备专用的定制扳手，方便野外环境下的快速维护与更换。

　　设计过程中充分考虑了3D打印工艺的成型特性，所有转角位置都做了适配打印层厚的圆角过渡，避免打印过程中出现翘边、层间剥离的问题，零件的壁厚均匀分布，既保证了受力位置的结构强度，又不会因为壁厚过大导致打印时出现内部缩孔，旋钮与抱箍的连接位置做了加强筋结构，在大力拨动拨杆的时候，连接位置不会出现应力断裂的情况。实际使用时，拨杆的操作力臂经过反复调校，既不会因为力臂过长导致调节时阻尼感过弱、出现调节过位的问题，也不会因为力臂过短导致操作费力，转动旋钮时的反馈力度与原厂旋钮保持一致，用户不需要重新适应调节手感，拨杆的转动角度覆盖了瞄准镜旋钮的全调节行程，从最低倍率到最高倍率的切换只需要一次拨动即可完成，不需要反复挪动手指位置，在快速捕捉移动目标的场景下，能够大幅缩短调节时间，提升瞄准效率。

　　整套结构没有多余的装饰性设计，所有外形特征都服务于功能需求，抱箍环的外侧做了等距的减重槽，在保证结构刚性的前提下尽可能降低零件重量，避免额外增加瞄准镜的前端重量导致瞄具重心偏移，影响射击时的握持平衡，零件的所有外露边缘都做了倒钝处理，不会出现尖锐边角划伤手部、勾挂衣物的问题，适配长期户外使用的工况要求。
