发动机配套带安装法兰密封盖板结构

做动力总成外围结构设计的时候，这类带安装底座的腔体盖板是很常见的配套零件，很多人刚接触这类结构的时候容易只盯着盖板本身的密封性能，忽略了底座安装面的平面度要求、腔体内部的避让空间设计，最后装到整机上要么出现密封渗漏，要么和内部传动件、管路接头发生运动干涉，反复改模耽误项目进度。

从实际装机场景来看，这类盖板主要用在小型通用动力单元的侧部或者端部封盖位置，一方面要把动力腔体的开口完全封闭，阻挡外界的粉尘、水汽进入腔体内部，避免润滑油被污染、内部传动件出现异常磨损，另一方面集成的安装底板直接承担整个动力单元的固定支撑作用，不需要额外设计转接支架，能有效减少整机的零件数量，压缩装配环节的工时成本。

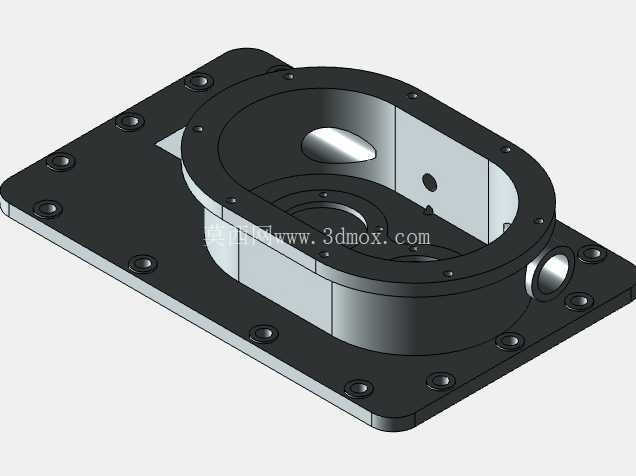

整个零件的结构分成两个核心部分，下方是矩形的安装底板，上方是带腰圆形腔体的凸台法兰。底板上的安装孔采用均匀排布的设计，沿着底板的外轮廓间隔布置，每个孔位都设计了沉头结构，装配的时候内六角螺栓可以完全沉入沉孔内，不会突出底板表面，既避免螺栓头和安装基面发生干涉，也能让底板和安装机架的接触面完全贴合，保证连接的刚性。设计这些安装孔位的时候，孔间距的公差要控制在±0.1mm以内，不然批量装配的时候很容易出现孔位对不齐的问题，沉孔的深度也要和所选螺栓的头部高度匹配，保证螺栓锁紧后头部不高出安装面0.2mm以上，避免出现虚装。

上方的腰圆形法兰凸台是和腔体开口配合的核心密封部位，法兰端面上沿着轮廓均匀布置了一圈螺纹孔，用来和腔体端面对接锁紧，密封槽就开在法兰端面的内侧，装配的时候放置O型密封圈，当螺栓按照对角线顺序逐步锁紧的时候，密封圈被均匀压缩，填充两个结合面之间的微观间隙，实现静密封效果。这里要注意密封槽的深度和宽度尺寸要和所选密封圈的线径匹配，压缩量控制在18%-25%之间，压缩量太小密封压力不足容易出现渗漏，压缩量太大密封圈长期处于过度挤压状态会提前老化失效，缩短维护周期。

腔体内部的结构不是等壁厚设计，而是根据内部避让的零件轮廓做了局部的壁厚调整，比如对应内部轴系穿过的位置做了局部的凸起避让，对应管路接头安装的位置设计了侧向的通孔，用来穿装油路或者气路的接头，不用在外部额外设计走管的空间，让整个动力单元的结构更紧凑。腔体的内壁做了圆滑过渡处理，没有尖锐的直角，一方面是减少铸造或者机加工过程中的应力集中，避免零件在长期受振动的情况下出现开裂，另一方面也能减少润滑油在腔体内的流动阻力，让润滑油回流更顺畅。

设计这类零件的时候，首先要确认的是安装边界尺寸，也就是底板的总长总宽、安装孔的中心距尺寸，必须和配套的机架安装位完全匹配，不然整个部件装不上去；其次是法兰凸台的配合尺寸，包括法兰的外轮廓尺寸、端面螺纹孔的位置度、密封槽的尺寸公差，要和腔体开口的对应尺寸完全适配，保证密封性能；还要确认腔体内部的净空尺寸，对照内部安装的传动件、接头的最大外轮廓，预留至少2mm以上的安全间隙，避免设备运行过程中因为振动出现零件碰撞。

材质选择上这类零件一般采用压铸铝合金材质，重量轻、导热性好，还能通过压铸工艺实现近净成型，减少后续机加工的工作量，降低批量生产的成本；如果是应用在重载、高腐蚀的场景，也可以选用球墨铸铁材质，强度更高、抗振性能更好，但是重量会比铝合金材质大不少，需要根据整机的重量要求、使用场景灵活选择。表面处理方面，铝合金材质一般做硬质阳极氧化处理，提高表面的硬度和耐腐蚀性能，铸铁材质则做喷塑或者发黑处理，避免长期使用出现锈蚀。

很多新手设计这类零件的时候容易犯两个错误，一个是把底板的安装面和法兰的密封面的平面度要求设得太低，要是平面度超过0.05mm，哪怕螺栓锁得再紧，两个结合面之间也会存在间隙，容易出现渗漏或者连接松动的问题；另一个是忽略了零件的拔模角度，压铸成型的零件如果没有设计合理的拔模斜度，生产的时候很容易出现脱模困难、零件表面拉伤的问题，反而会提高生产的不良率。另外在布置螺栓孔位的时候，要尽量让每个螺栓的锁紧力均匀分布，不要在局部位置出现太大的孔间距，不然两个螺栓之间的结合面压力不足，密封失效的风险会大幅提升。

实际装配的时候，这类盖板的安装要遵循对角线分次锁紧的原则，不能一次把单个螺栓锁到额定扭矩，不然会导致法兰面受力不均，局部位置密封圈压缩量不够出现渗漏，严重的还会因为局部应力太大导致法兰变形。日常维护的时候，每次拆解盖板都要检查密封圈的状态，如果密封圈出现开裂、永久变形的情况要及时更换，不要重复使用老化的密封圈，避免运行过程中出现渗漏故障。
