通讯设备用框架式安装固定基座结构

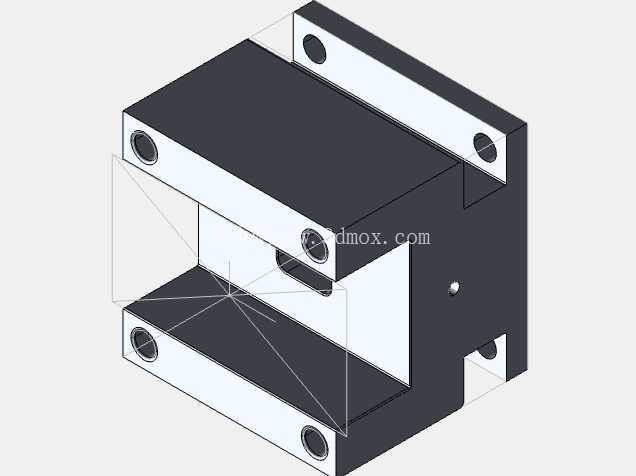

　　这款框架式安装基座，主要面向通讯类设备的内置模块固定场景设计，日常在小型通讯信号处理终端、工业级信号转换设备、桌面式通讯测试装置里都能见到这类构件的身影，它的核心作用是为内部的功能电路板、信号转接模块提供稳定的安装承载面，同时通过自身的框架结构预留出足够的走线与模块插拔空间，避免设备组装时出现线缆挤压、模块对位偏差的问题。从结构设计逻辑来看，整个基座采用对称式的双层框架布局，后侧的立板是主要的安装定位基准，上面预留的四个通孔分别对应设备外壳内壁的预装螺柱，装配时可以直接从正面穿入螺丝完成固定，不需要额外设计侧向的锁紧结构，能大幅缩减组装工位的操作时长。

　　上下两层平行的承载板之间预留了统一的间距空间，这个尺寸是按照常规通讯功能板的厚度加上插拔预留间隙计算得出的，既可以直接承托平放的电路板，也能在中间层插入竖装的信号隔离板，适配不同布局的内部元件排布。承载板上的通孔分为两类，靠近外侧的大直径通孔是用于穿设固定电路板的锁紧螺丝，孔位的位置避开了常规电路板上的元件排布禁区，不会和电容、接口类元件产生干涉；靠近中间开口位置的小直径孔是定位销孔，装配时可以先插入定位销完成电路板的预对位，再锁紧螺丝，能有效降低组装时的孔位错位概率。

　　基座中间的矩形开口不是随意开设的，一方面是为了给电路板上的外接接口留出伸出空间，比如常见的RJ45网口、电源接线端子都可以从这个开口位置穿出到设备外壳外侧，不需要额外在基座上加装接口转接件；另一方面这个开口也能形成上下层的空气对流通道，设备运行时电路板产生的热量可以通过这个开口快速散出，避免封闭空间内积热导致元件工作稳定性下降。从安装边界尺寸来看，整个基座的外轮廓方正，没有向外突出的异形结构，后侧立板和上下承载板的连接位置做了直角加强处理，不需要额外添加三角加强筋就能满足日常使用的结构强度要求，整体的宽度、高度尺寸都控制在常规小型通讯设备的内部安装空间范围内，不会和外壳的侧壁、顶部的散热格栅产生位置冲突。

　　基座侧面预留的小直径顶丝孔，是用于固定插入框架内部的功能模块，当模块沿着承载板的导轨槽推到指定位置后，从侧面拧入顶丝就能锁紧模块，不需要在模块上额外设计卡扣结构，能简化配套功能模块的外形设计难度。在实际选型使用时，这类基座不需要做额外的表面处理，采用常规的金属切削加工或者型材拼接加工都能达到使用精度要求，承载板的平面度控制在普通机械加工的常规公差范围内即可，不需要过高的精度要求，就能满足电路板安装的平面度需求，不会因为基座表面不平导致电路板组装后出现变形翘曲的问题。上下承载板的内侧表面没有设计复杂的卡槽结构，用户可以根据自身的模块尺寸需求，自行粘贴缓冲泡棉或者加装小型的线路固定座，适配不同规格的内置元件，不会因为预设的卡槽结构限制了内部元件的布局调整空间。后侧立板的安装孔位采用对称排布设计，不管是正装还是反装都能和设备外壳的螺柱对位，在设备内部空间紧张需要调整基座安装方向时，不需要重新加工孔位就能直接装配，能适配更多不同布局的通讯设备内部结构。
