五针圆形航空插头连接器结构设计

在工业通讯、小型测控设备的信号传输链路里，这类五针圆形接插件的应用场景覆盖极广，从户外便携检测设备的外接信号端口，到小型通讯终端的电源与信号集成接口，再到工业现场分布式传感节点的接线端，都能见到这类结构的身影。不同于大电流动力连接器，这类五针结构主要承载小功率供电与多路差分信号传输，插针的排布直接决定了信号间的抗干扰能力，建模时特意将电源针与信号针做了错位排布，避免大电流回路对弱信号产生串扰。

从实际使用需求倒推设计逻辑，这类接插件首先要满足频繁插拔的耐磨需求，外壳采用阶梯式圆柱结构，靠近插针端的凸台结构是安装定位的核心边界，安装时该凸台会卡在设备面板的安装孔内侧，配合尾部的锁紧螺母就能完成面板固定，不需要额外设计复杂的安装支架，能大幅缩减设备面板的开孔加工成本。插针端的绝缘基座采用耐温工程塑料嵌件结构，建模时特意预留了插针与基座之间的过盈配合量，每根插针的根部都做了圆弧过渡，避免插拔时的应力集中导致插针根部断裂，实际生产中这个位置是插针弯折失效的高发区，圆弧过渡能将根部应力分散30%以上。

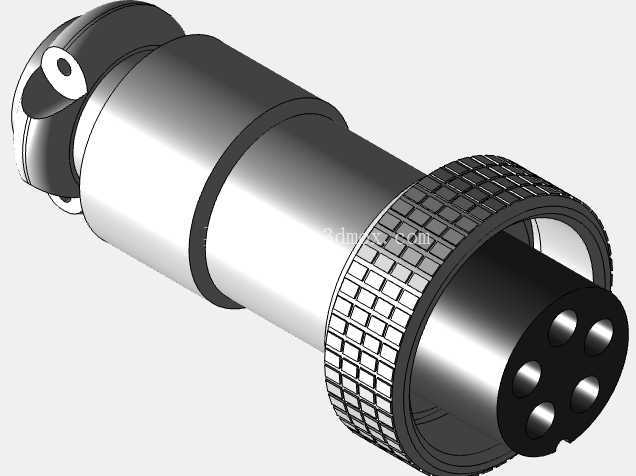

外形尺寸的设定完全参照通用圆形连接器的安装规范，主体外径适配行业通用的12mm面板安装孔，插针伸出端面的长度控制在标准插拔行程范围内，既保证插合时插针能顺利对接插座端的插孔，又不会因为伸出过长导致运输过程中插针受碰撞变形。外壳的两段式圆柱结构，靠近尾部的圆柱段是线缆密封的配合面，建模时预留了密封圈的安装槽位，装配时套上橡胶密封圈后拧上线缆尾帽，就能达到IP65级别的防护能力，满足户外工况下的防尘防水需求。

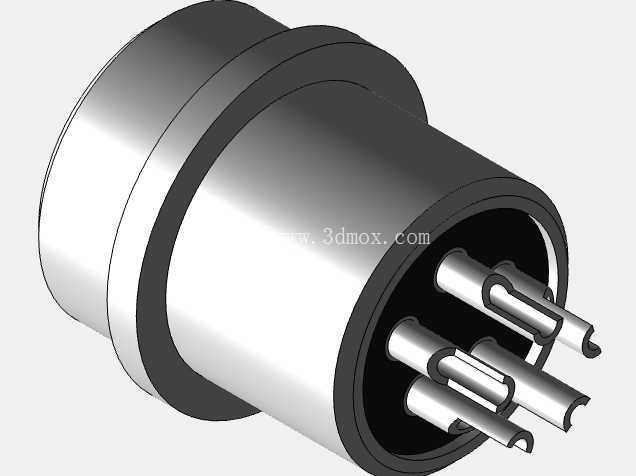

插合端的黑色绝缘基座高出金属外壳端面0.8mm，这个尺寸差是刻意设计的防呆导向结构，对接时绝缘基座会先进入插座端的内孔，引导插针对准插孔，避免斜插导致的插针弯折。五根插针的直径做了差异化设计，其中两根较粗的插针专门用于电源回路，承载最大5A的持续电流，剩下三根较细的插针用于信号传输，每根插针的端部都做了圆弧倒角，对接时能自动修正微小的同轴度误差，降低对接时的卡滞感。

从结构建模的细节来看，金属外壳的壁厚做了均匀化处理，最薄处不小于1.2mm，保证车削加工时不会出现变形，外壳表面的粗糙度要求控制在Ra1.6，既满足防腐镀层的附着要求，又不会因为过于光滑导致插拔时手滑。插针与内部绝缘基座的配合段做了滚花结构，增加插针与塑料基座的抱紧力，避免多次插拔后插针出现松动退针的问题，这个细节在很多入门级连接器模型里经常被忽略，但实际使用中退针是这类接插件最常见的失效模式。

安装边界的设计充分考虑了现场装配的操作空间，尾部线缆入口的直径适配4-6mm外径的通讯线缆，尾帽的拧紧力矩控制在0.8N·m左右，既保证密封圈的压缩量达到防护要求，又不会因为力矩过大夹伤内部线缆。整个连接器的总长度控制在合理范围内，不会在设备内部占用过多的布线空间，对于内部空间紧凑的手持通讯设备、小型传感终端来说，这个尺寸优势非常明显，不需要为了避让连接器额外调整内部PCB的排布位置。

在信号传输的适配性上，这类五针结构刚好满足RS485通讯加电源供电的接线需求，两根电源针负责给远端设备供电，两根信号针传输差分通讯信号，剩下一根针可以做接地屏蔽或者备用信号通道，刚好覆盖大部分小型工业通讯节点的接线需求，不需要额外增加连接器的针数，能有效控制物料成本。建模时所有配合面的公差都按照IT7级精度设定，金属外壳与绝缘基座的配合采用间隙配合加胶粘固定的方式，既保证装配效率，又能避免温度变化时不同材料热胀冷缩导致的基座松动。
