军用轮式装甲输送车外观结构三维建模

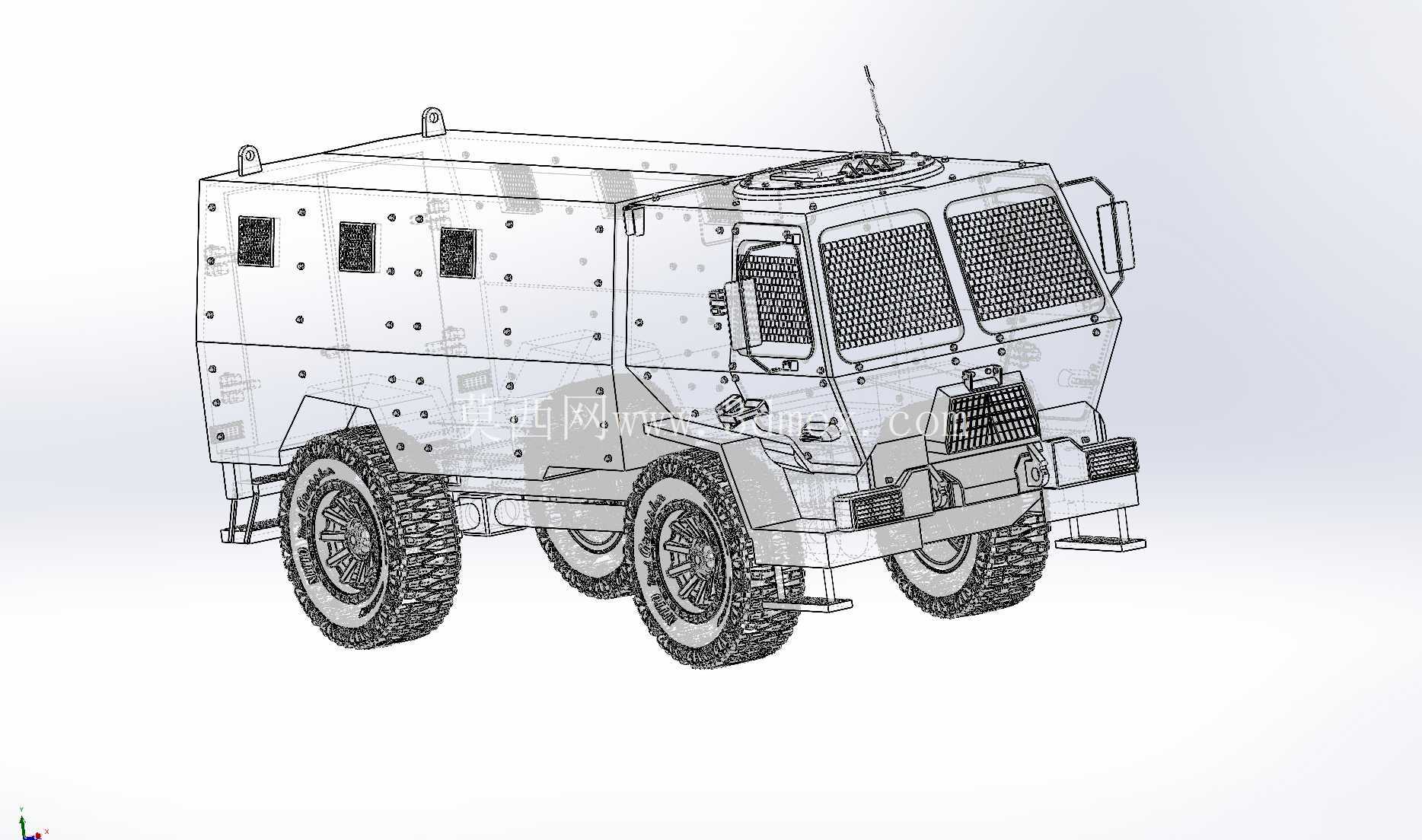

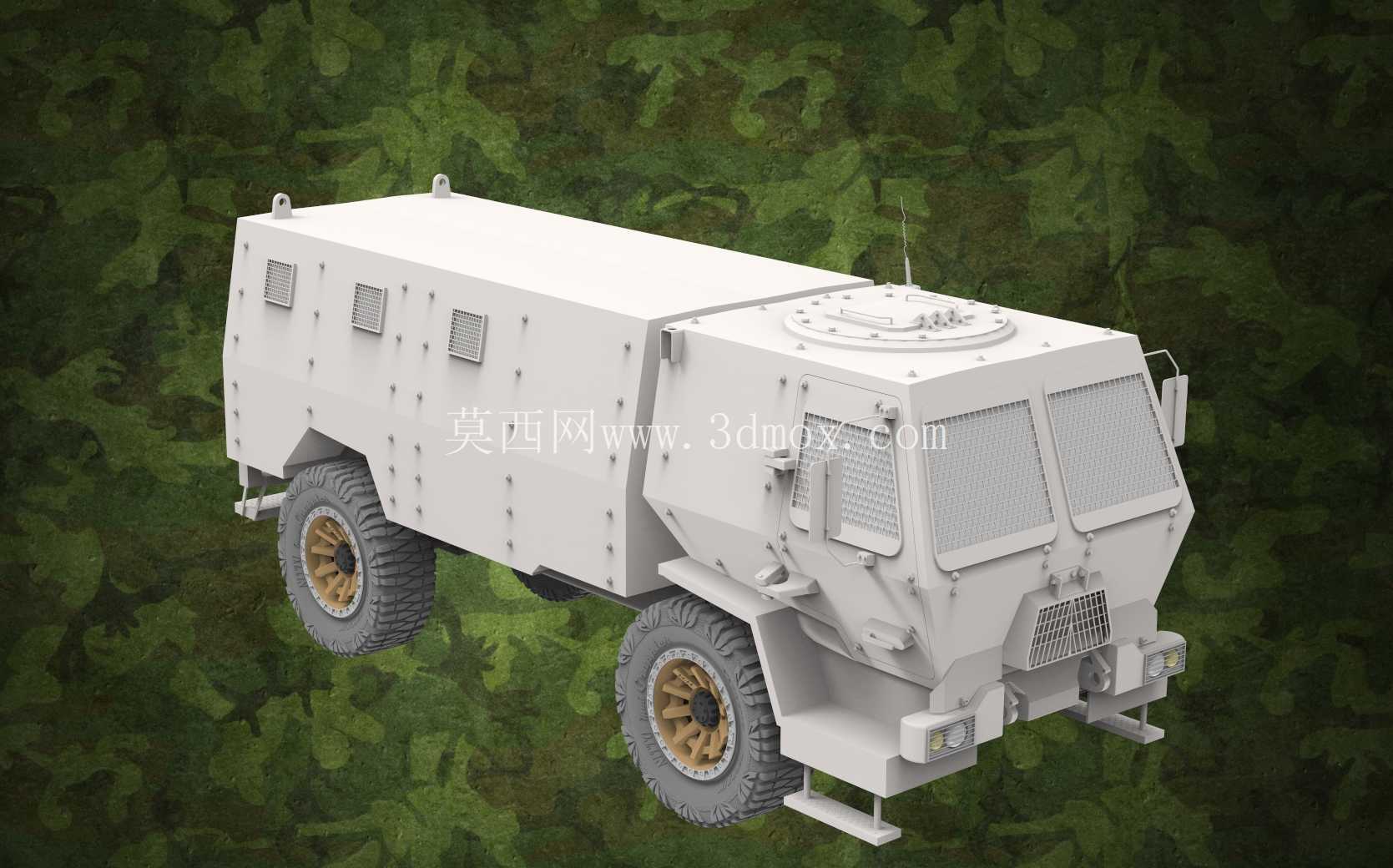

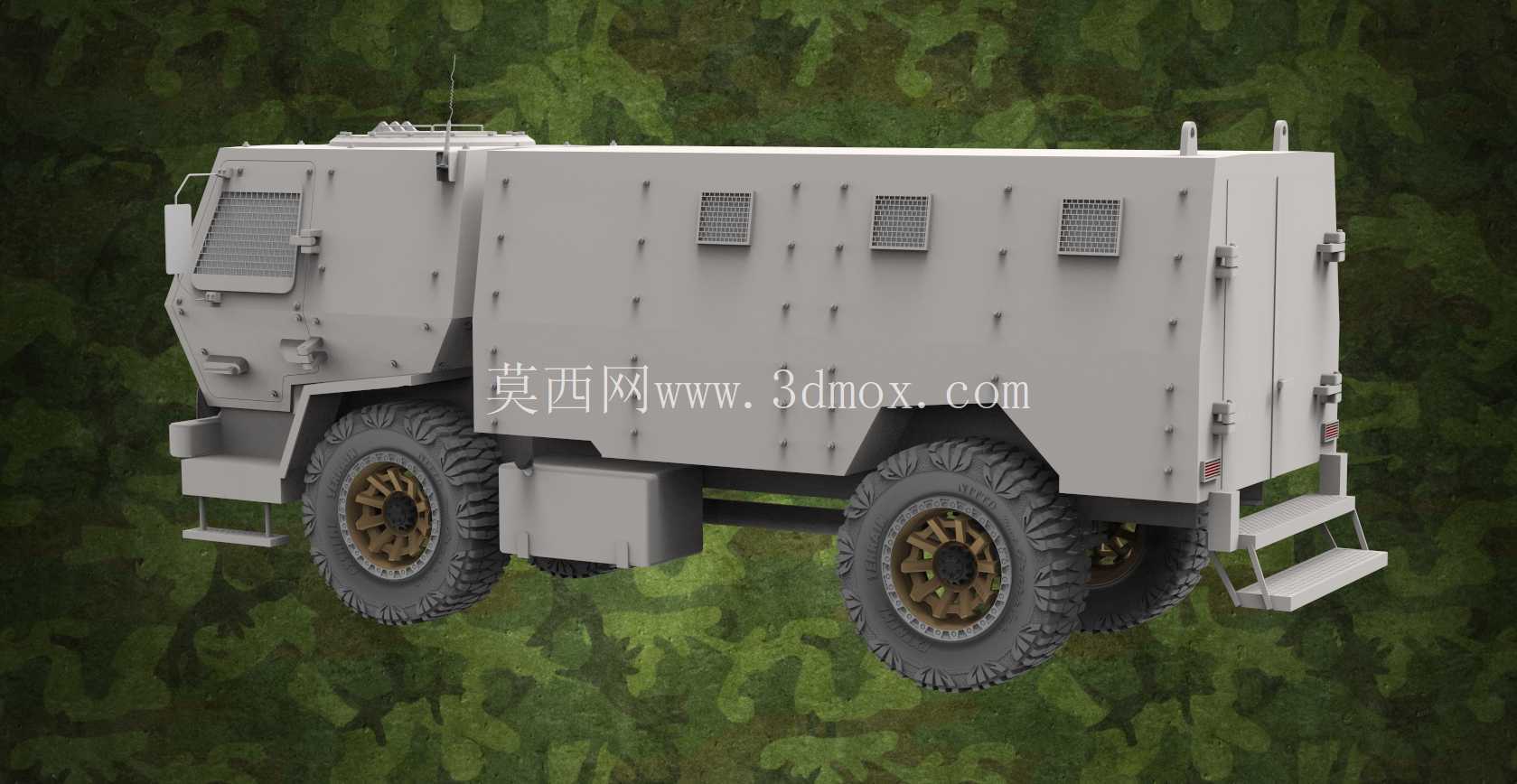

　　这款轮式装甲载具的三维建模，核心围绕非铺装路面的战术通行需求展开，在结构设计阶段首先明确了其核心应用场景——前线兵员投送、轻装物资转运、低烈度冲突区域的巡逻通勤，因此整体构型没有采用重型履带装甲车的冗余防护设计，而是在防护等级与机动性能之间做了针对性平衡。从外形尺寸边界来看，建模时严格参照同级别4*4轮式战术车辆的通用安装规范，整车长度控制在7.2米以内，宽度不超过2.5米，整车高度不含天线为2.8米，这个尺寸边界刚好满足战术运输机的货舱装载要求，也能适配绝大多数等级公路的车道通行宽度，同时预留了两侧外摆后视镜的安装空间，后视镜支架采用可折叠结构设计，在狭窄地域通行时可向内收拢，进一步压缩整车通过宽度。车体部分的建模采用了整体式倾斜装甲壳体设计，没有采用传统卡车的驾驶室与货舱分体结构，而是将乘员舱与载员舱整合为一个封闭的装甲箱体，侧面装甲带有8度的内倾角度，既可以降低正面来袭弹药的垂直侵彻效能，也能在行驶过程中减少侧面风阻对高速行驶稳定性的影响。车体侧面预留了三个方形观察窗的安装位，每个观察窗都带有内嵌式的装甲盖板安装槽，平时可通过盖板封闭提升防护能力，需要观察时可快速开启盖板通过防弹玻璃观察外部环境。

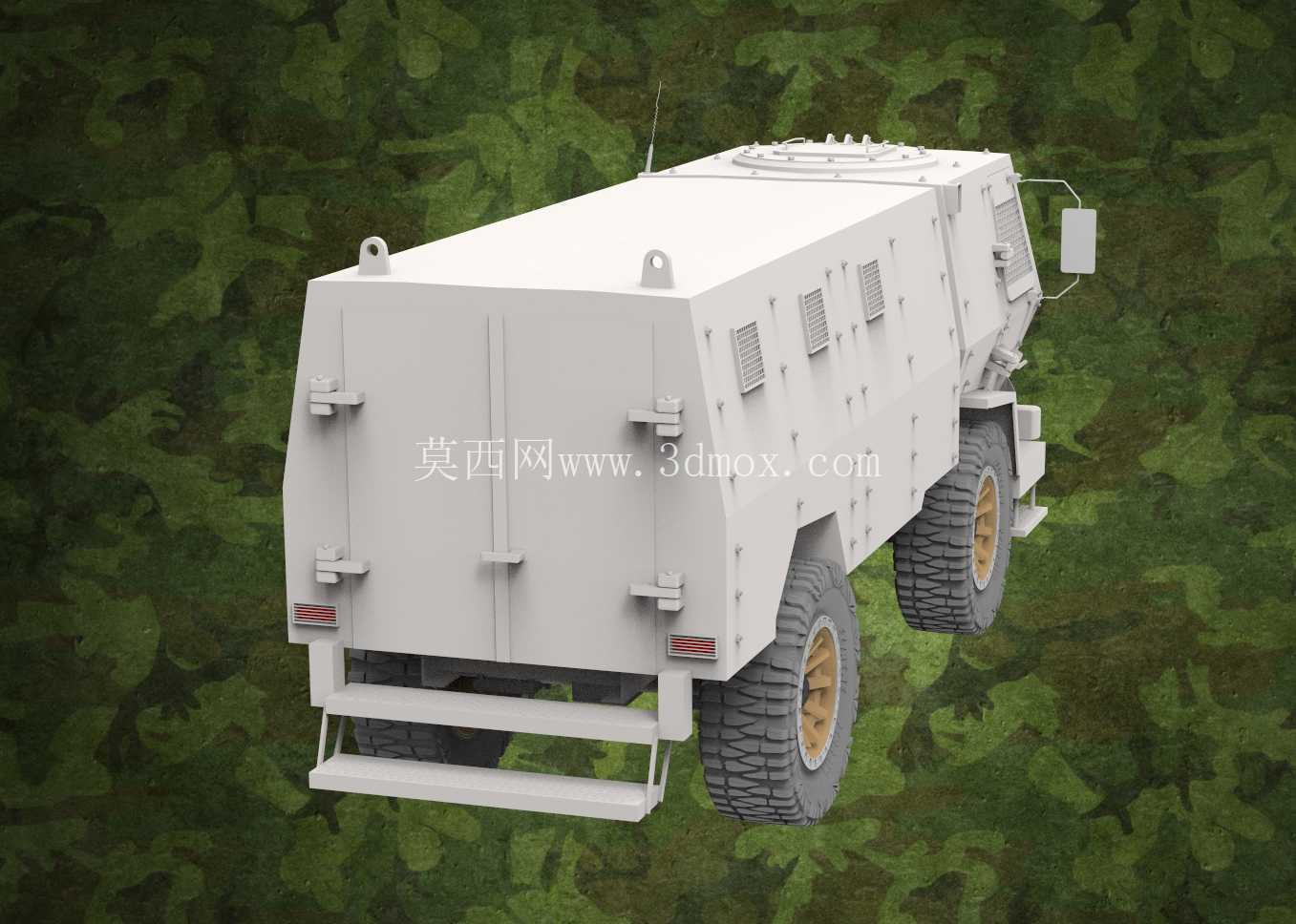

　　车尾部分采用了对开式尾门设计，尾门铰链设置在车体两侧立柱上，每扇尾门都带有三道横向布置的锁止机构，锁止点分别对应尾门的上中下三个位置，保证车辆在剧烈颠簸行驶时尾门不会出现意外松脱，尾门下方设置了可翻转的登车踏板，踏板收起时刚好贴合车尾下沿的装甲斜面，不会额外增加车尾的突出长度，避免越野通行时踏板被地面障碍物磕碰损坏。行走部分的建模参考了重型越野卡车的轮边结构，采用大直径越野轮胎，胎面花纹深度达到22毫米，花纹块采用交错式排布，在泥泞、砂石路面可以提供足够的抓地力，轮辋采用分体式承压设计，可适配中央充放气系统的安装需求，驾驶员可在驾驶舱内根据路面情况实时调整轮胎气压，在松软沙地行驶时降低胎压增大接地面积，在硬化路面行驶时升高胎压降低滚动阻力。

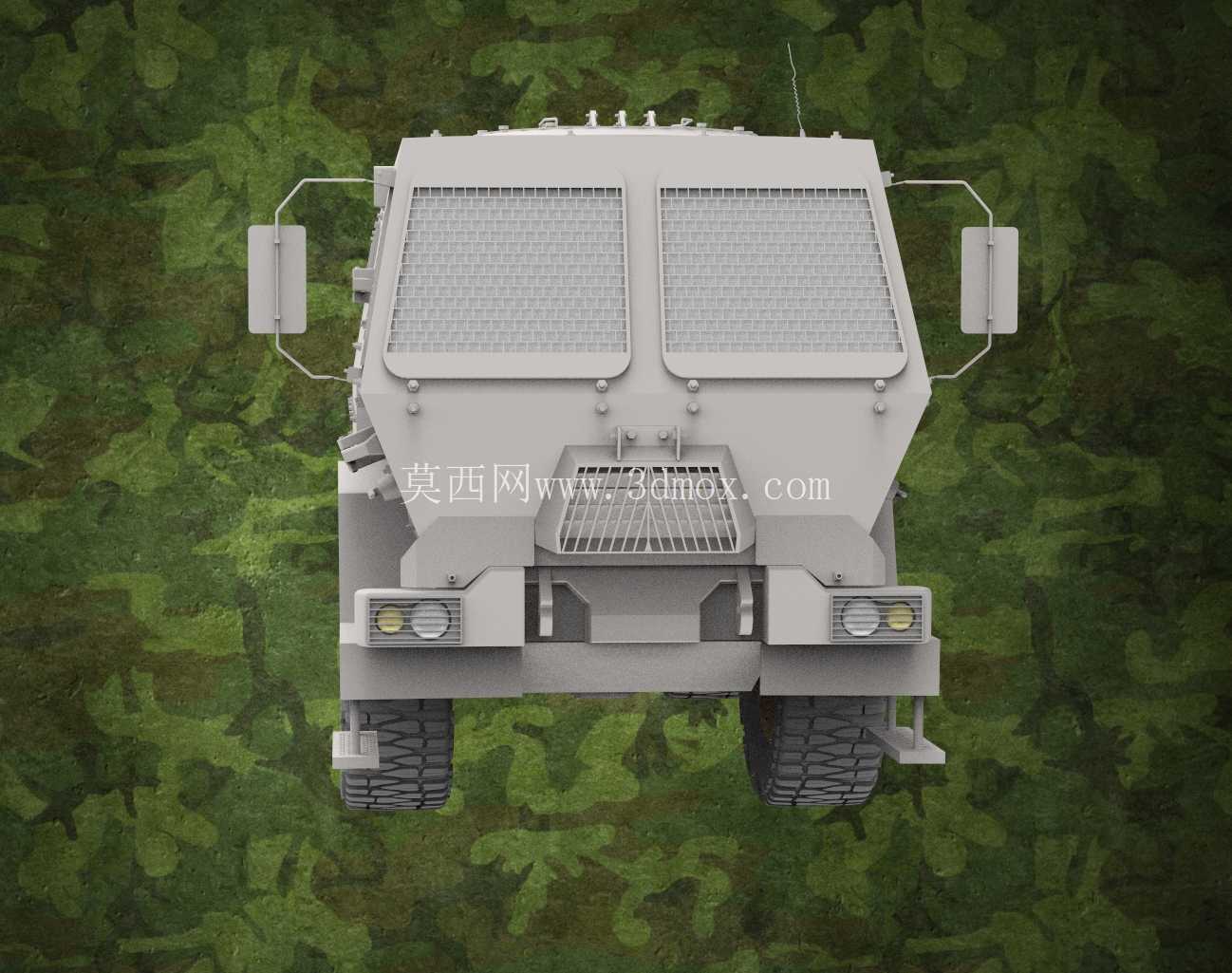

　　车体顶部设置了环形的武器站安装基座，基座直径为860毫米，周边预留了标准的电气接口与固定螺孔，可根据任务需求快速更换重机枪、自动榴弹发射器等不同的武器站模块，不需要对车体顶部结构做额外改装。车体前部的动力舱采用了整体式可掀开的装甲舱盖，舱盖边缘带有密封胶条的安装槽，可实现动力舱的三防密封，舱盖表面设置了格栅式的进气散热口，散热口的叶片采用倾斜设计，既可以保证散热空气的流通量，也能避免破片从散热口直接侵入动力舱损伤发动机。建模过程中对所有外露部件的安装边界都做了干涉检查，比如两侧的外摆后视镜在最大转动角度下不会与车体侧面的观察窗盖板发生磕碰，车尾登车踏板在完全放下时不会影响后轮胎的转向行程，顶部天线在倒伏状态下不会超出整车的高度限制。

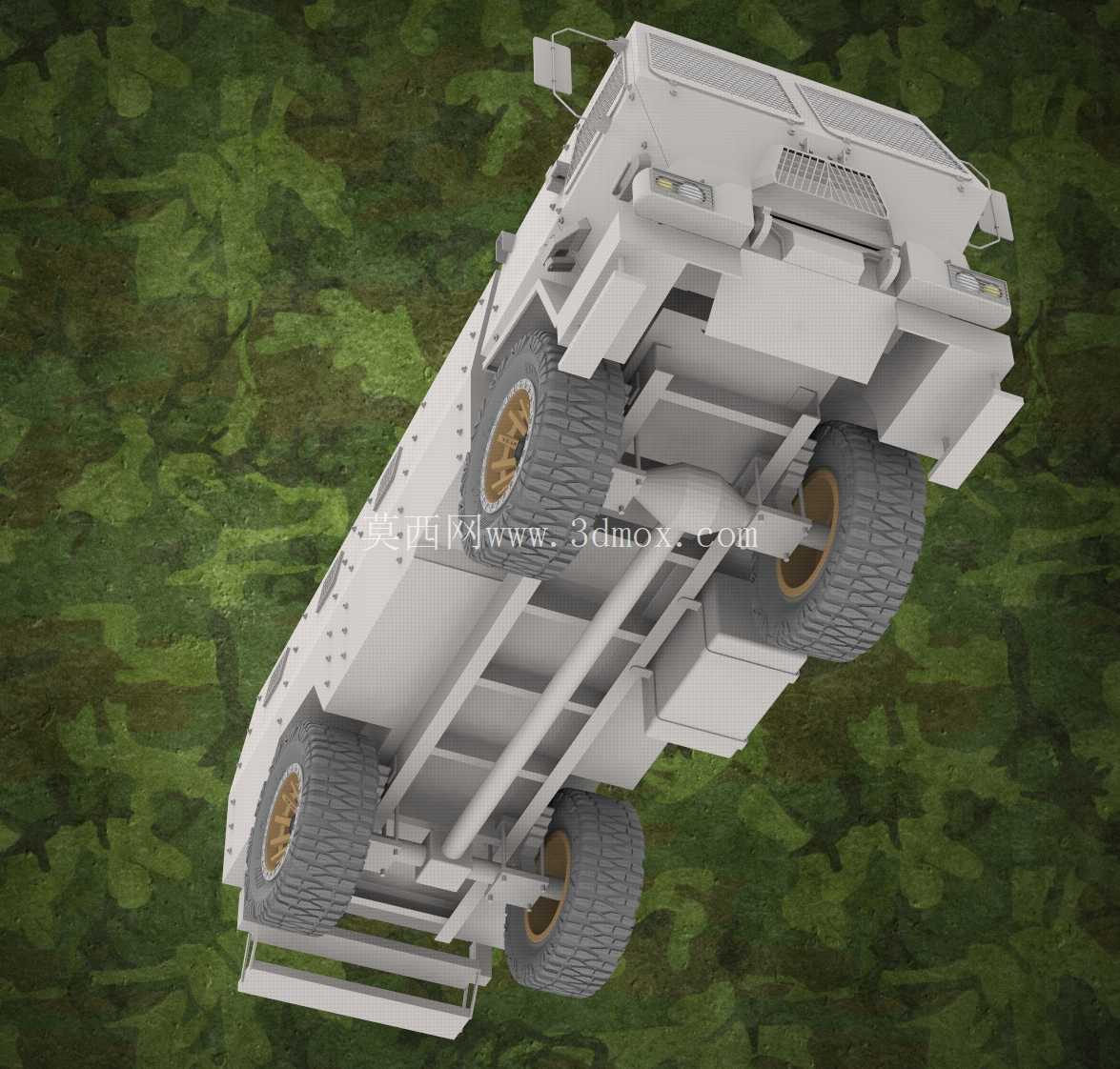

　　从功能特性来看，这款载具的整备质量控制在12吨以内，最大承载能力达到4吨，可搭载10名全副武装的士兵及相应的携行装备，整车离地间隙为420毫米，接近角42度，离去角38度，可翻越0.6米高的垂直墙，跨越1.2米宽的壕沟，完全满足野外复杂地形的通行需求。车体底部采用了V型底盘结构设计，可在遭遇地雷爆炸时将冲击波向两侧疏导，降低爆炸对车内乘员的伤害，底盘的装甲厚度与侧面保持一致，同时预留了附加装甲的安装挂点，可根据任务威胁等级加挂不同防护等级的附加装甲模块，不需要改动基础车体的结构。在细节建模上，车体表面的所有螺栓固定点都做了等比例还原，每块装甲板的焊接接缝也按照实际焊接工艺做了凸起处理，没有采用光滑的一体化曲面敷衍建模，保证模型在做渲染展示或者结构拆解时，能够清晰呈现各个部件的装配关系，方便后续做结构优化或者改装设计时直接调用模型的装配基准。
