汽车右侧通风窗密封胶条结构设计

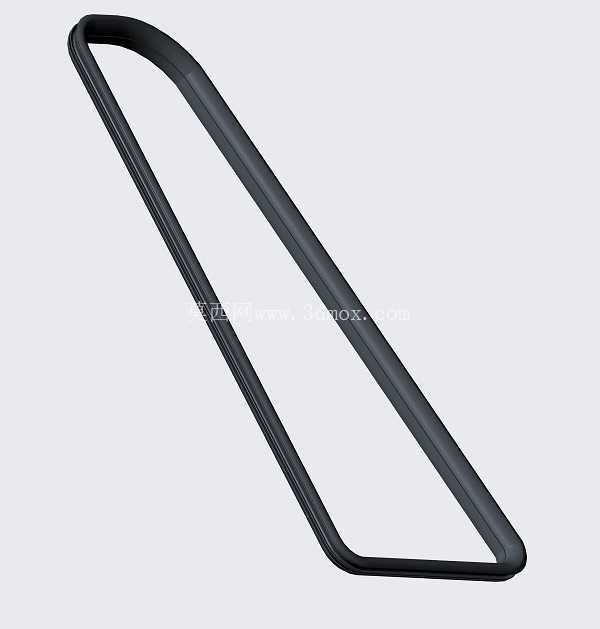

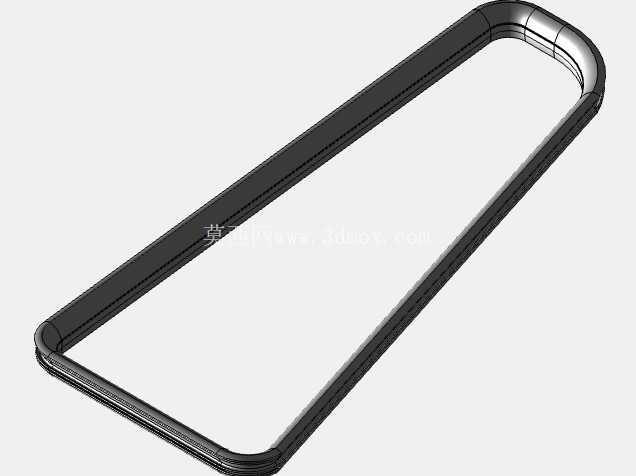

　　在整车密封系统的设计环节中，侧窗通风区域的密封件是容易被忽略但直接影响驾乘体验的关键部件，这款密封件针对车辆右侧通风窗的安装边界开发，适配挤压成型的量产工艺路线，能够在整车装配环节快速匹配对应安装位，不需要额外做二次修配。从实际应用场景来看，该密封件主要承担通风窗闭合状态下的多重密封作用：一方面阻断车外雨水、扬尘顺着窗缝渗入乘员舱，尤其是车辆高速行驶或者高压洗车场景下，密封唇边的压缩量设计需要平衡密封可靠性与开闭操作力，避免出现密封压合过紧导致通风窗开启卡滞，或是压缩量不足引发的渗水、漏风问题；另一方面能够缓冲车辆行驶过程中车身钣金传递的振动，避免通风窗玻璃与钣金边框直接刚性接触产生异响，同时阻隔部分车外风噪传入车内，提升NVH表现。

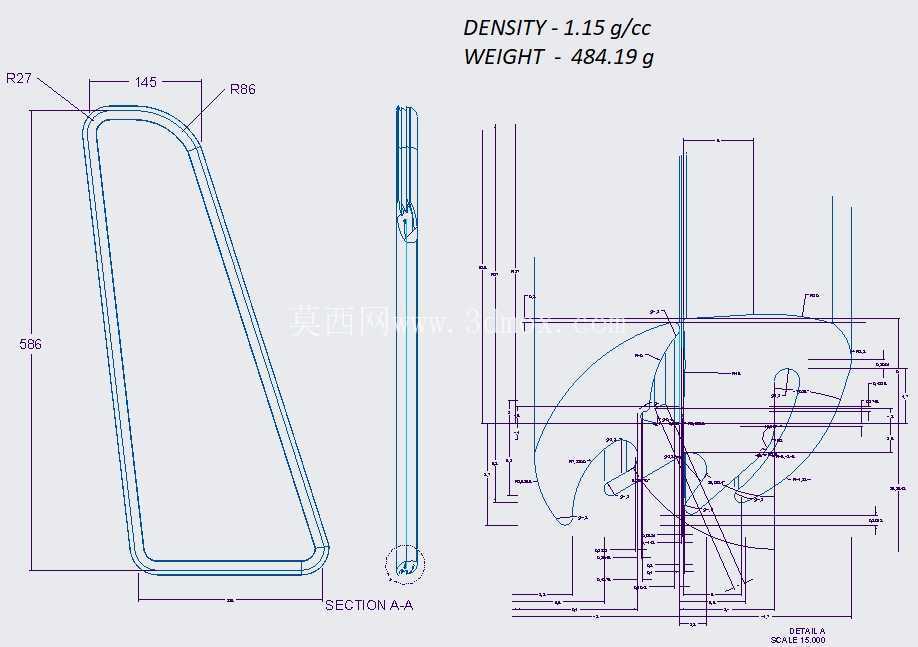

　　设计过程中首先需要逆向匹配车身侧围的安装型面，沿着通风窗的不规则轮廓做连续的截面扫掠，因为右侧通风窗的轮廓并非规则矩形，靠近A柱的区域带有一定弧度的弯折，后段则顺着车门上沿做平缓过渡，整个密封件的截面在不同区段需要保持一致的压缩特性，不能因为轮廓曲率变化导致局部密封压力不均。截面设计上采用了中空复合结构，底部带有嵌入钣金卡槽的安装唇边，装配时可以直接卡入车身侧围的翻边结构，不需要额外打胶或者使用紧固件固定，安装唇边的倒刺结构能够保证密封件在车辆全生命周期内不会出现移位、脱槽问题；主体的密封空腔采用软质胶料，在通风窗闭合时可以产生15%-25%的弹性压缩量，刚好填满窗玻璃与边框之间的间隙，空腔结构同时能够吸收路面颠簸带来的相对位移，避免胶条被反复挤压产生永久变形。

　　考虑到挤压工艺的成型特性，整个密封件的截面壁厚保持均匀过渡，没有出现壁厚突变的区域，避免挤出成型后出现胶料收缩不均导致的翘曲、变形问题，弯折区域的曲率半径经过反复校核，保证胶条在热弯定型后不会出现截面塌陷，弯折处的密封压力与直边段保持一致，不会出现局部密封薄弱点。安装边界的尺寸匹配上，密封件的卡槽宽度适配对应车型侧围翻边的标准厚度，卡槽深度保证翻边完全卡入后胶条底部与钣金完全贴合，不会出现悬空区域；密封唇边的伸出长度根据通风窗闭合后的间隙值设定，保证在玻璃公差带偏上限、间隙最大的位置依然有足够的压缩量，在间隙最小的位置也不会出现过度压缩导致的闭合力陡增。

　　实际装车验证环节中，这类密封件需要通过多轮环境测试，包括高低温循环下的胶料老化性能测试，保证在-40℃到80℃的使用环境区间内胶料不会失去弹性、出现开裂，同时经过雨淋、高压冲水测试验证密封可靠性，以及上万次的开闭耐久测试，验证胶条的压缩永久变形率在允许范围内，不会因为长期使用出现密封失效。不同于平面密封件，这类沿空间曲线延伸的密封件在建模过程中需要重点控制扫掠路径的连续性，保证路径的曲率连续，避免出现拐点导致胶条装配后出现褶皱，截面与路径的法向始终保持垂直，才能保证各个位置的密封唇边朝向正确，不会出现翻边、错位的问题。对于结构设计从业者而言，这类看似简单的挤压密封件，实际需要平衡工艺可行性、装配效率、密封性能、耐久表现多个维度的要求，任何一个细节的参数偏差，都可能导致装车后出现漏水、异响、开闭困难等实际问题，建模过程中需要结合车身的安装点云数据反复校核截面位置，同时预留合理的公差补偿量，适配车身焊接、玻璃成型带来的尺寸波动，保证批量生产时的零件一致性。
