鲁道夫雪福款金饰钢笔精细三维建模作品

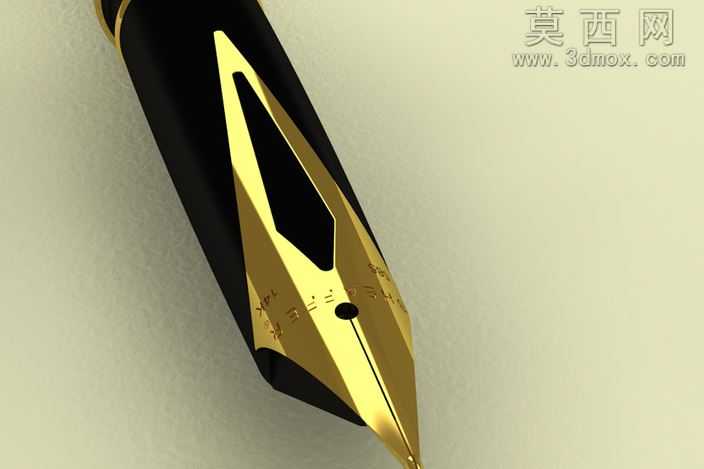

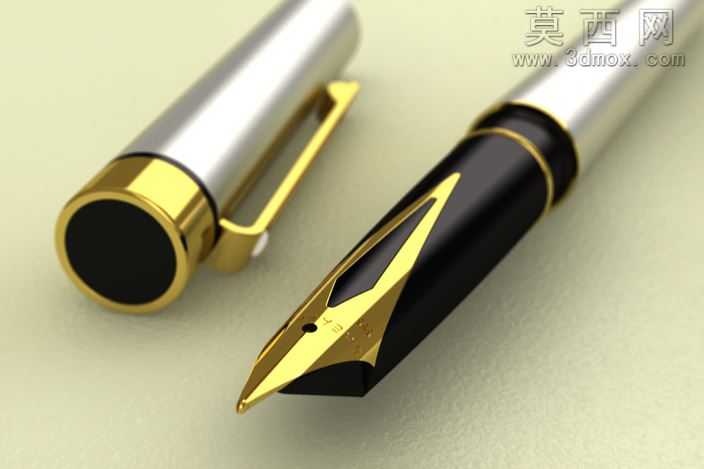

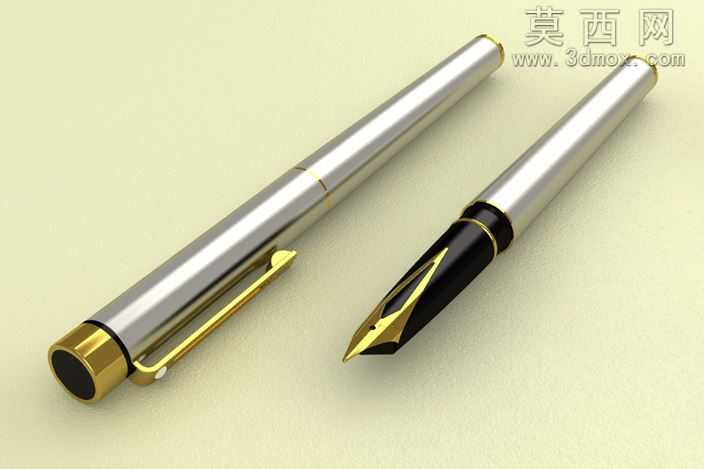

本作品为经典款金饰钢笔的三维建模成果，建模过程以还原实物精致质感与完整结构为核心目标，全程在主流三维建模软件中完成全流程制作。建模初期先拆解钢笔的整体结构，将其划分为笔帽、笔身主体、笔尖组件、笔夹、装饰环五大独立模块，针对每个模块的曲面特征采用不同的建模策略：笔帽与笔身的圆柱主体通过旋转凸台命令生成基础轮廓，再对边缘做微小的圆角过渡处理，还原实物握持时的顺滑触感，避免生硬棱角带来的违和感。笔夹部分采用扫描建模方式，先绘制贴合笔身弧度的引导线，再绘制笔夹的梯形截面轮廓，沿引导线扫描生成基础实体后，对笔夹末端的球形卡扣做单独的球体布尔合并，同时处理笔夹与笔帽衔接处的转轴结构，还原笔夹可小幅度翻动的活动空间。笔尖组件是本次建模的重点部分，首先依据钢笔明尖的造型特征绘制笔尖的曲面轮廓，通过放样命令生成笔尖的锥形基础形态，再对笔尖中缝做精确的切除拉伸处理，还原笔尖导墨的缝隙结构，笔尖表面的金色装饰箭头造型通过曲面分割后单独赋色实现，同时还原笔尖上的微小标识刻印细节，通过浅浮雕式的凸起处理还原实物的刻印质感。材质与渲染阶段，针对不同部件匹配对应的材质参数：笔身与笔帽的银色金属部分采用高反射率的镀铬金属材质，调整粗糙度参数至0.1左右，模拟金属表面的细腻反光效果；金色的笔夹、装饰环、笔尖部分采用黄金材质参数，适当提高金属度与反射强度，区分金色与银色金属的色泽差异；笔身中段的黑色握持区采用哑光烤漆材质，将粗糙度调整至0.3，降低反光强度，还原烤漆材质的温润触感。渲染时采用柔和的三点布光方案，主光源从侧上方45度角照射，突出金属部件的高光轮廓，辅光源从另一侧补光消除暗部死黑，背景采用浅米色的哑光背景，避免背景抢去产品主体的视觉焦点，最终渲染图清晰呈现出钢笔的精致质感与结构细节。建模过程中严格把控各部件的装配间隙，笔帽与笔身的衔接处预留0.1mm的装配公差，还原真实钢笔插拔时的松紧度，所有部件的比例严格参照实物尺寸缩放，确保整体造型协调统一，既满足视觉展示的美观需求，也可用于后续的产品结构演示、文创设计参考等场景。
