台式短波通讯收发电台结构设计

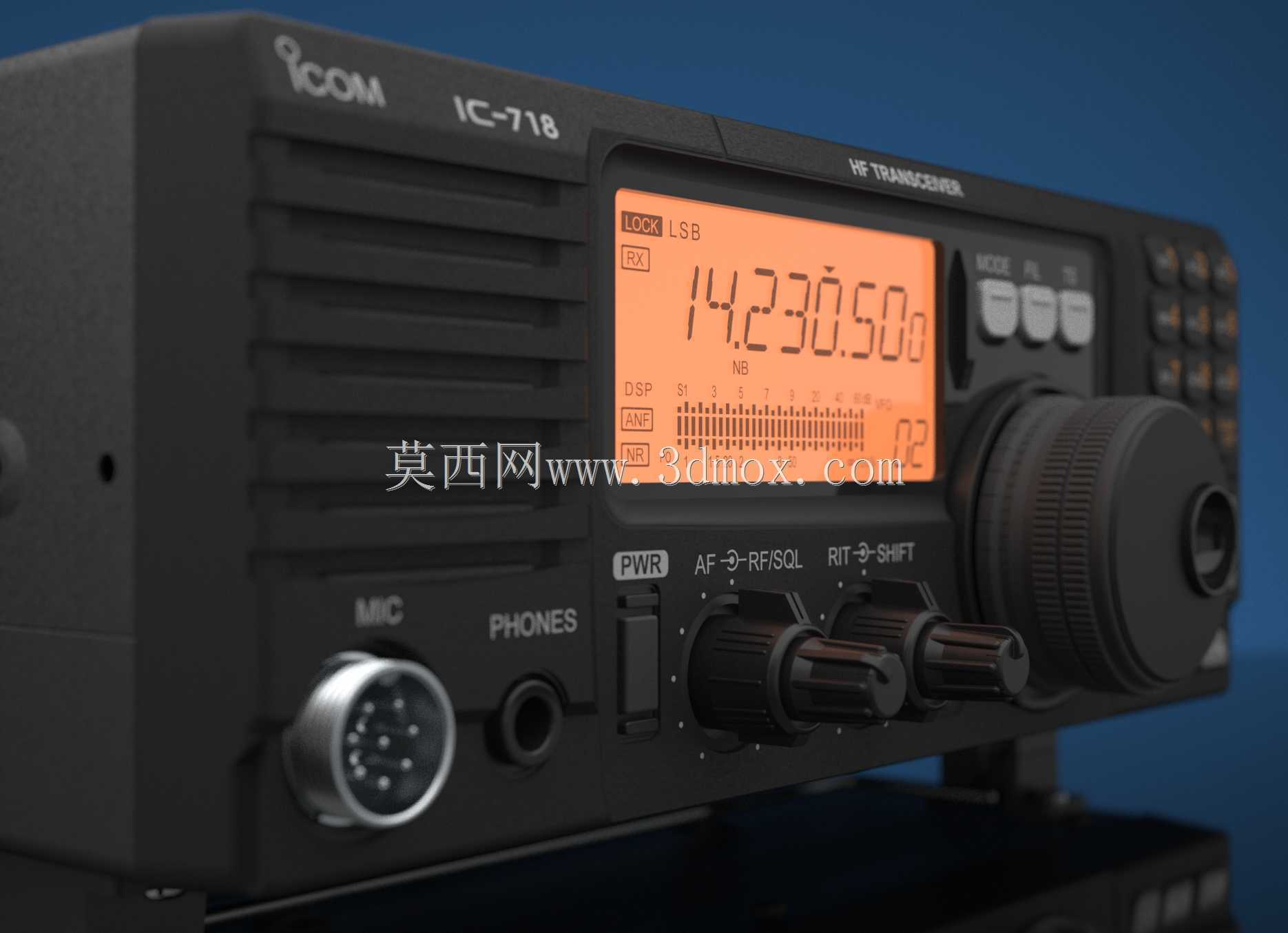

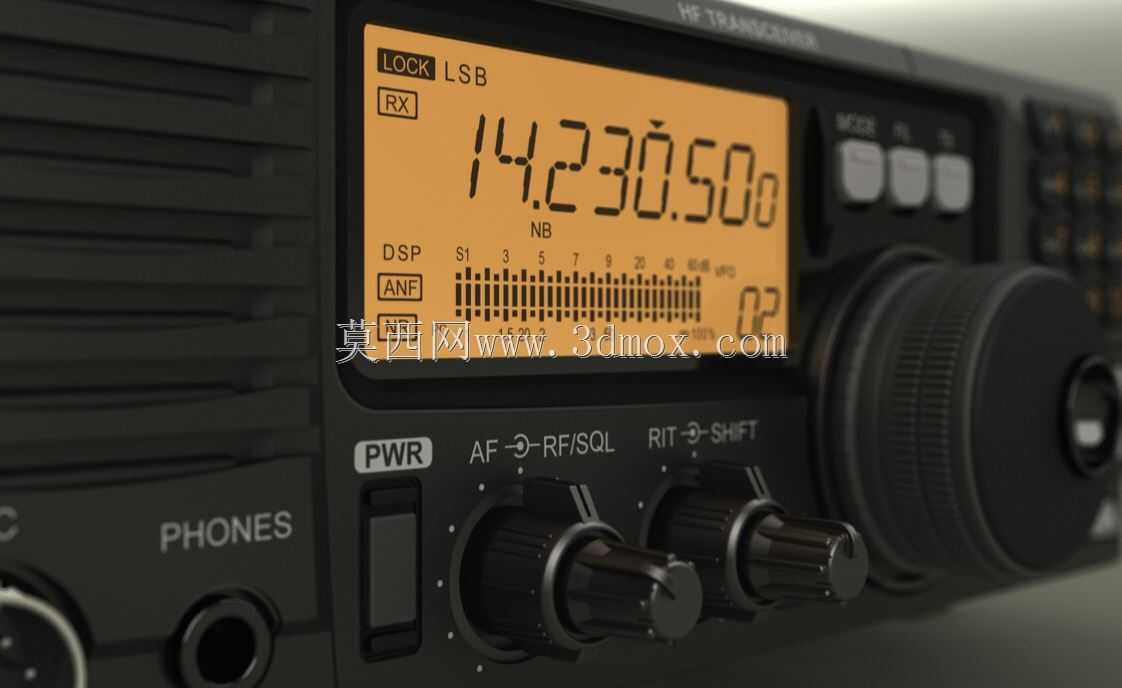

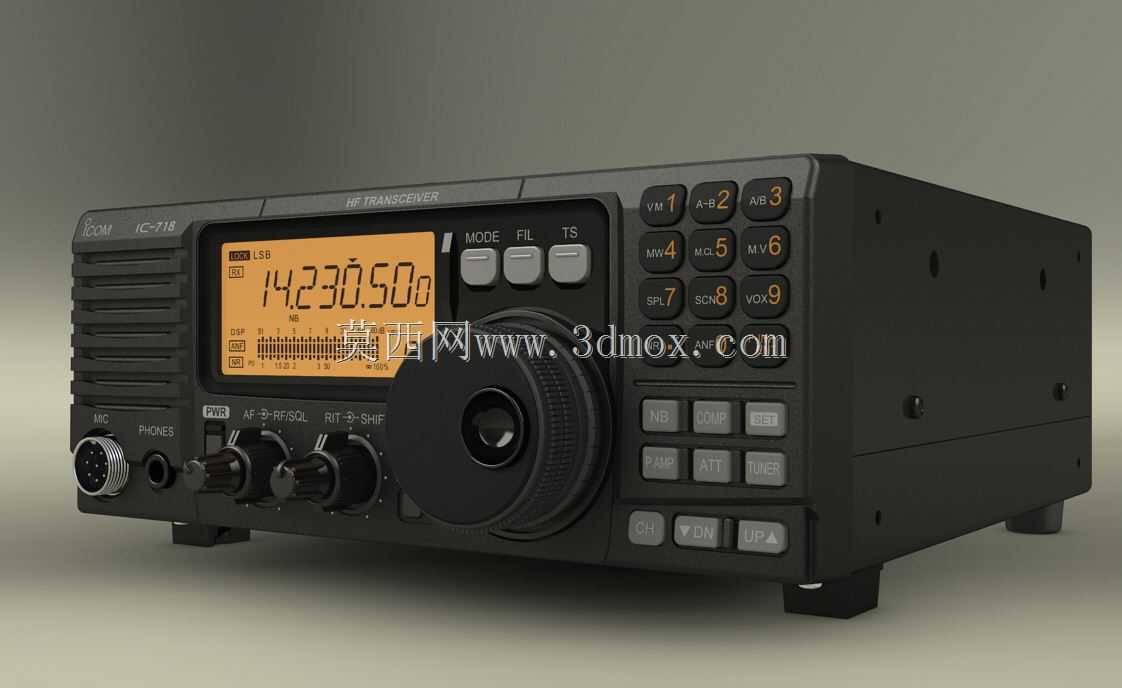

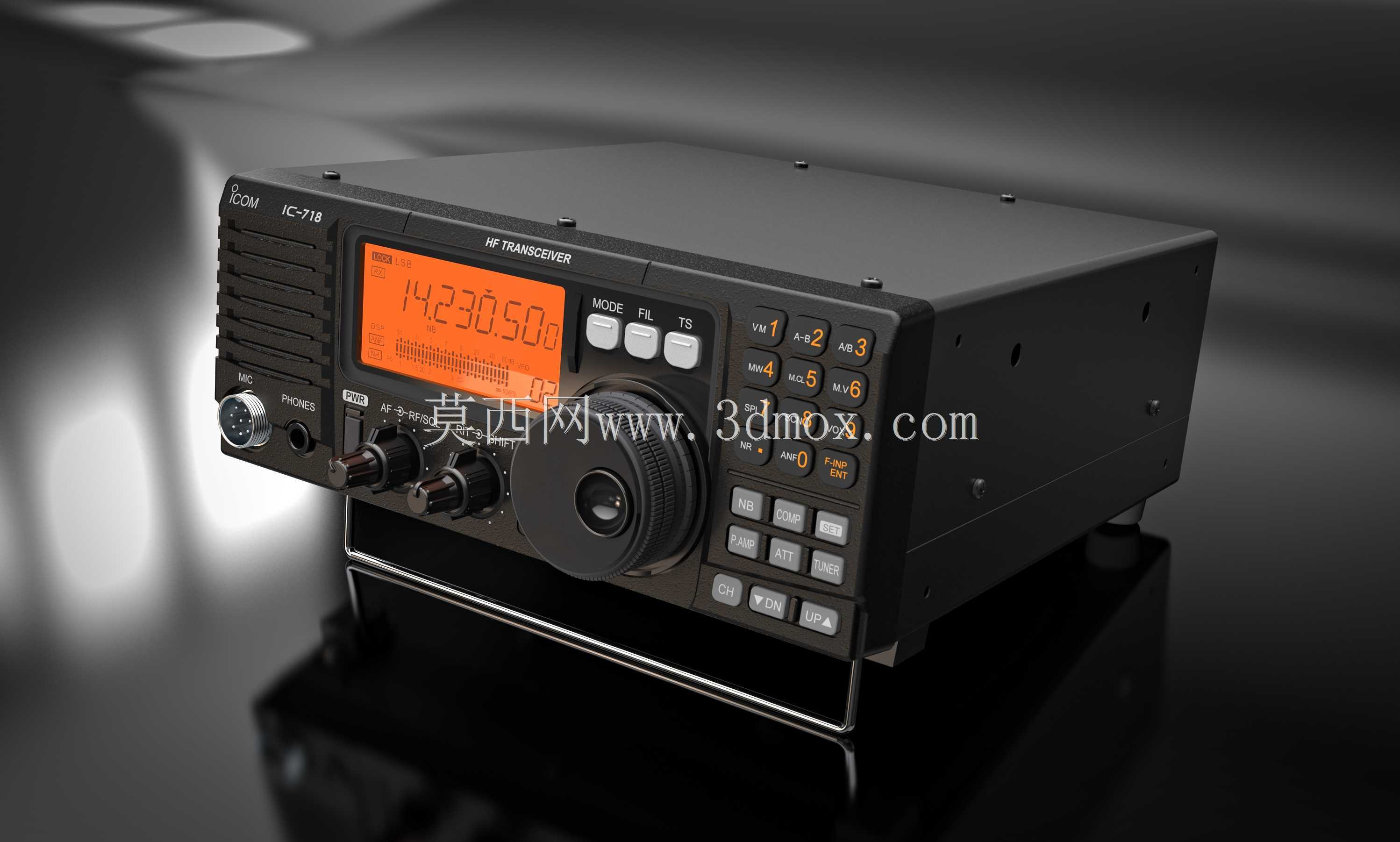

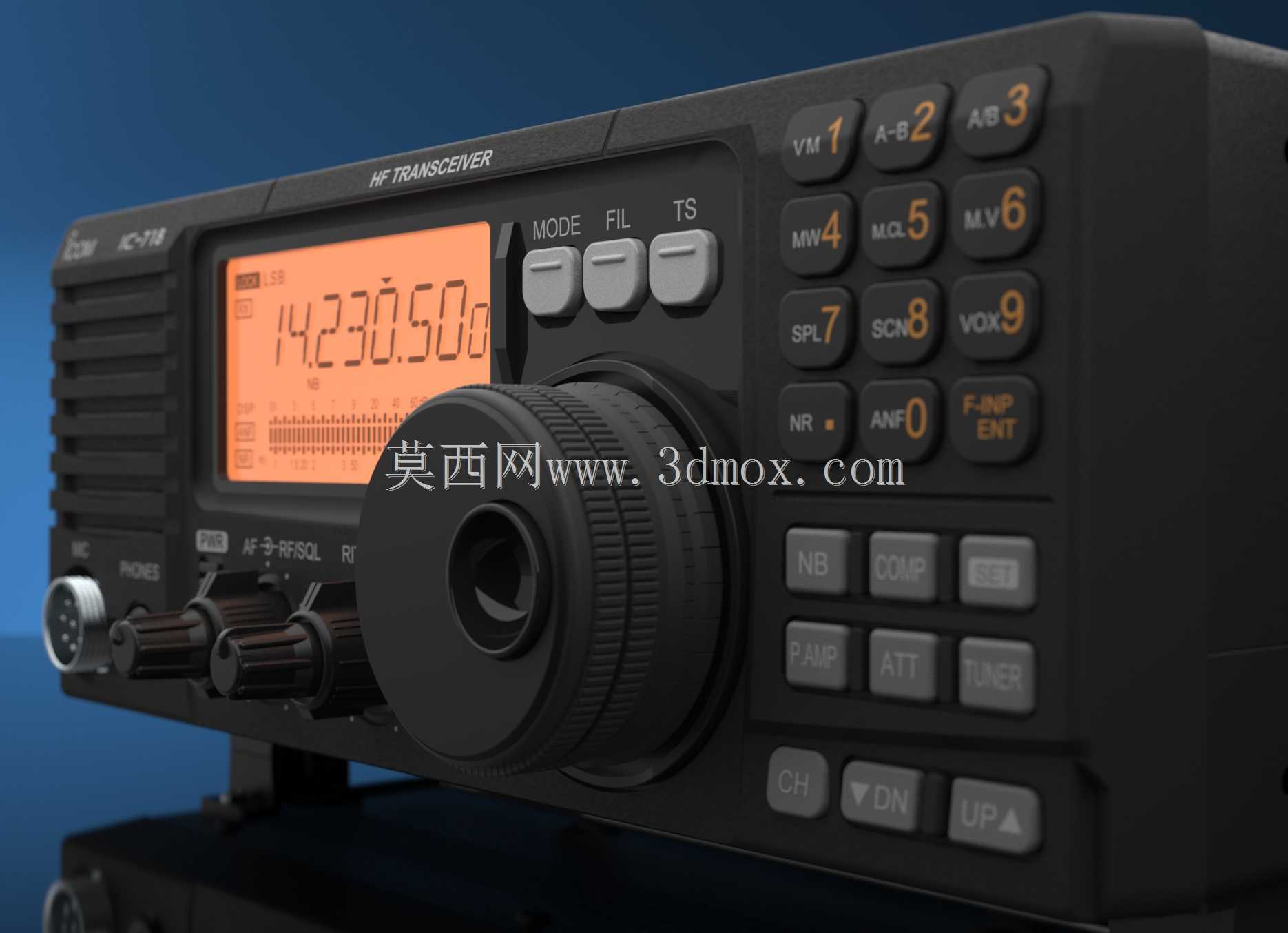

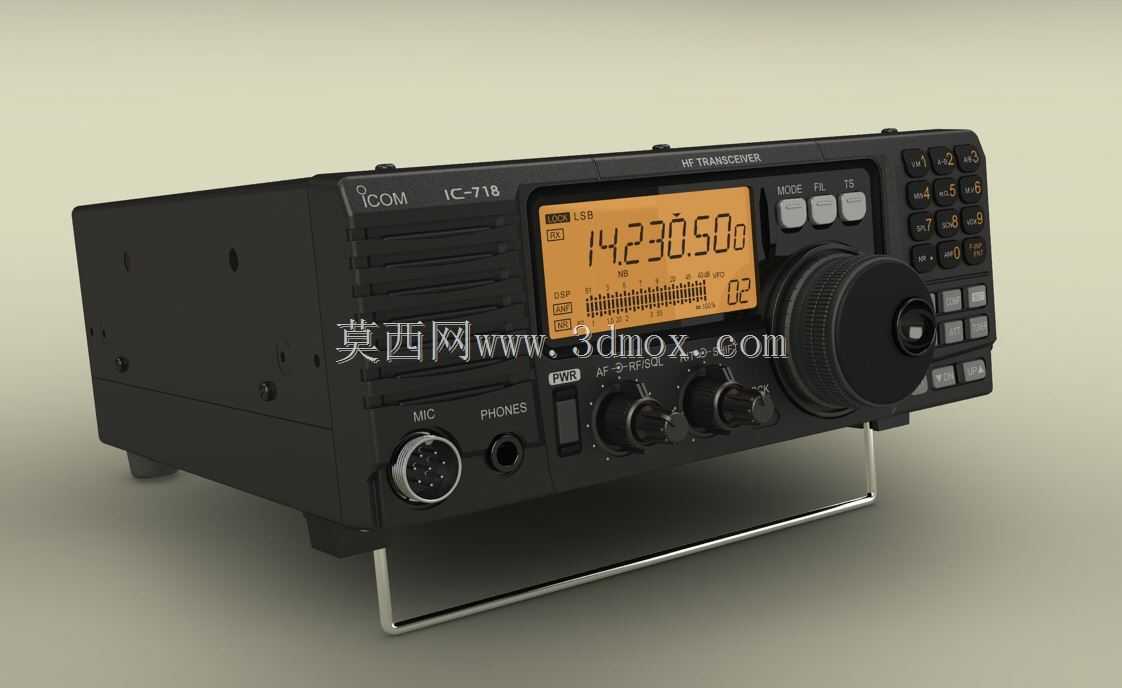

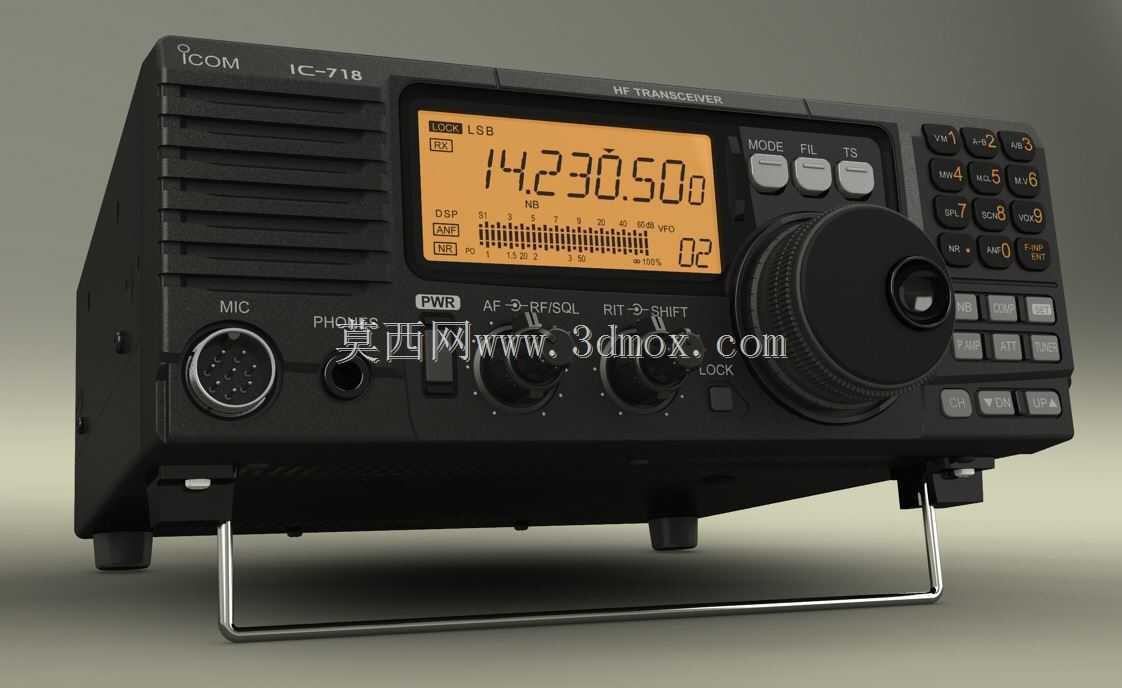

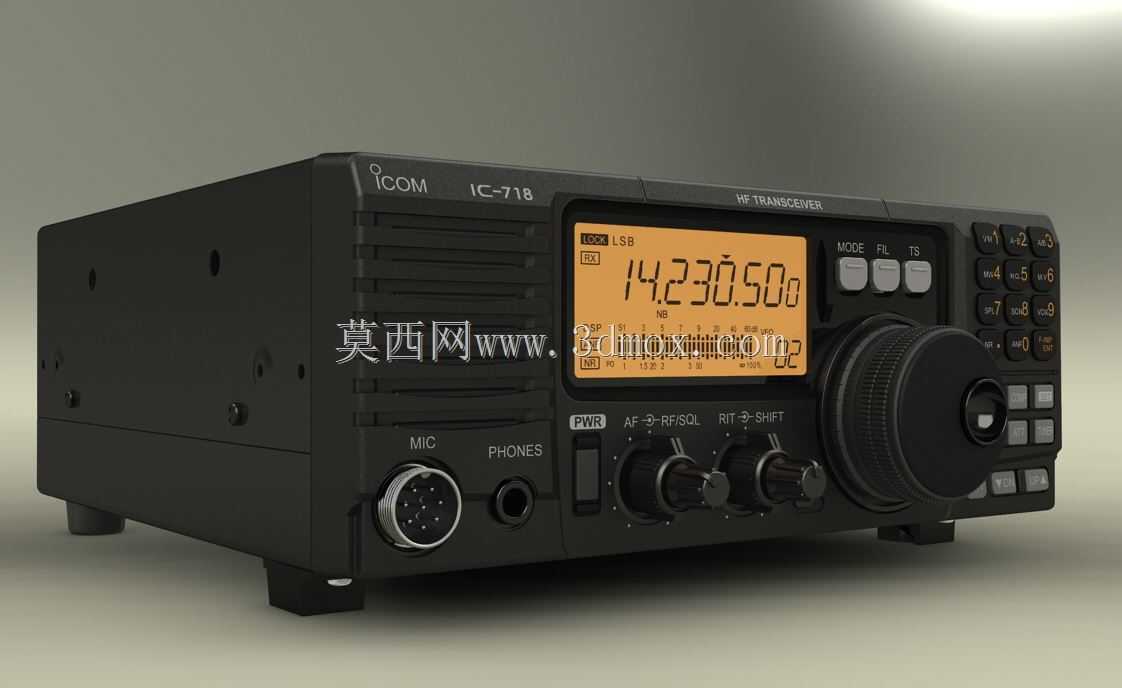

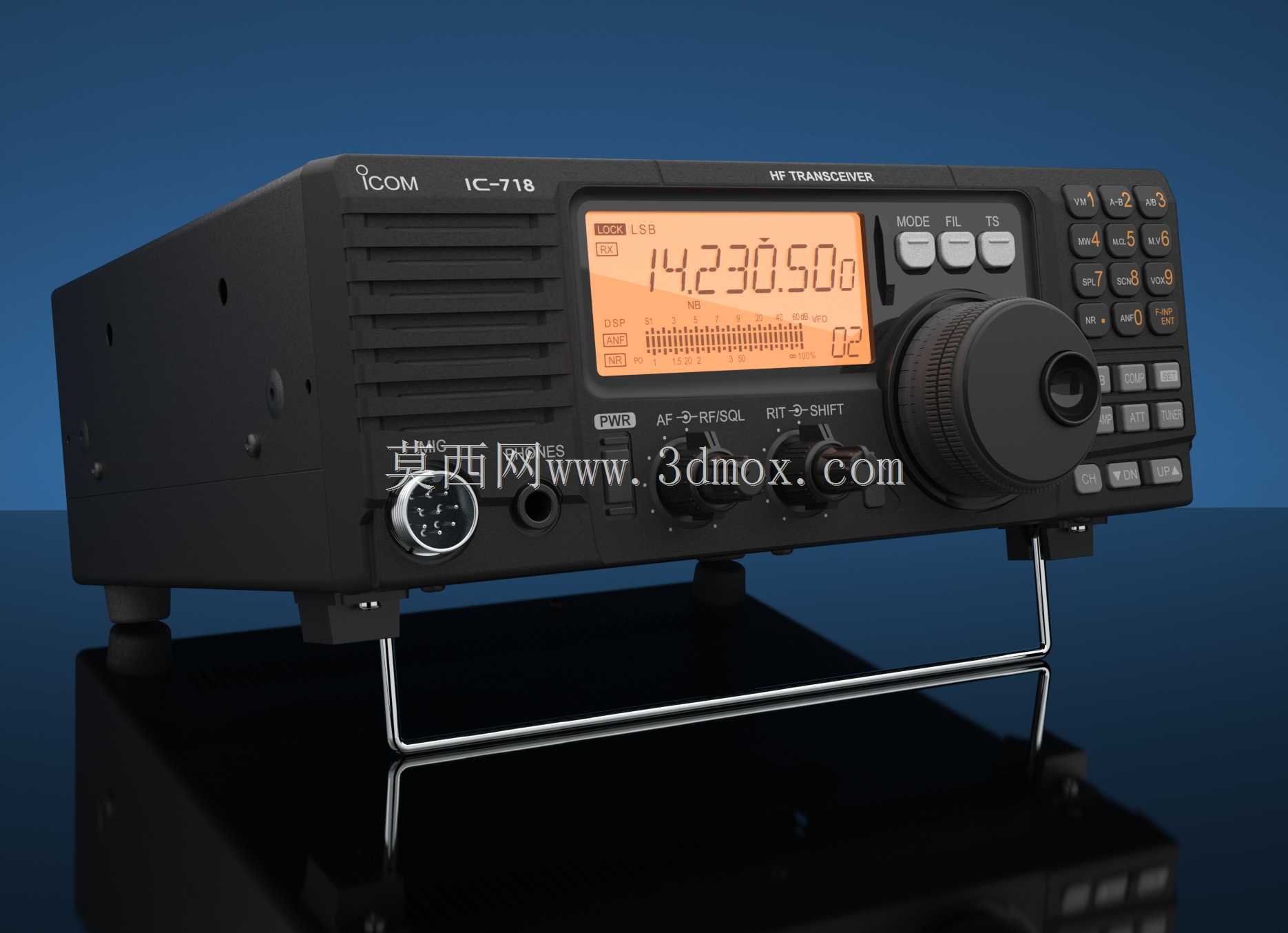

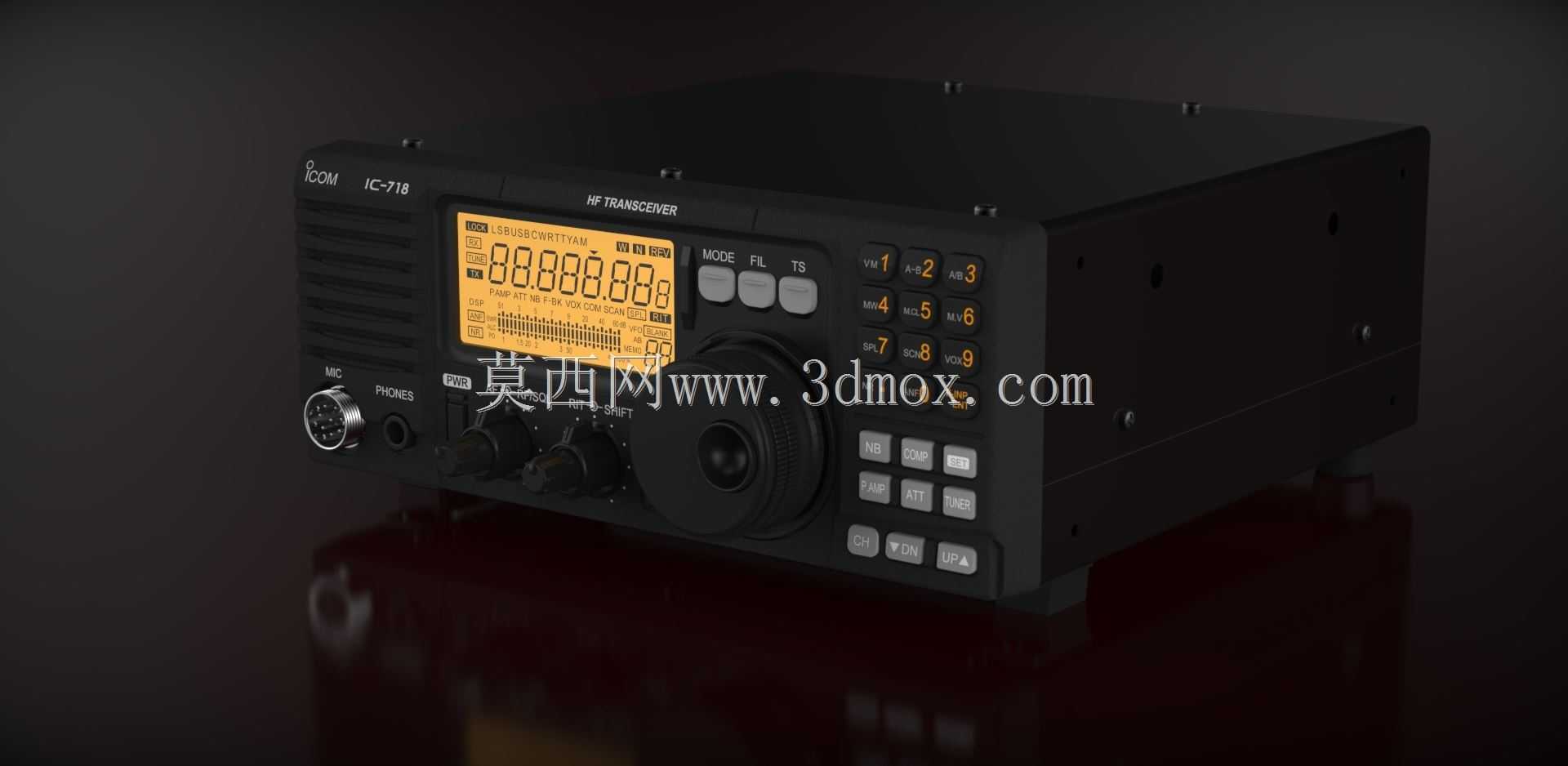

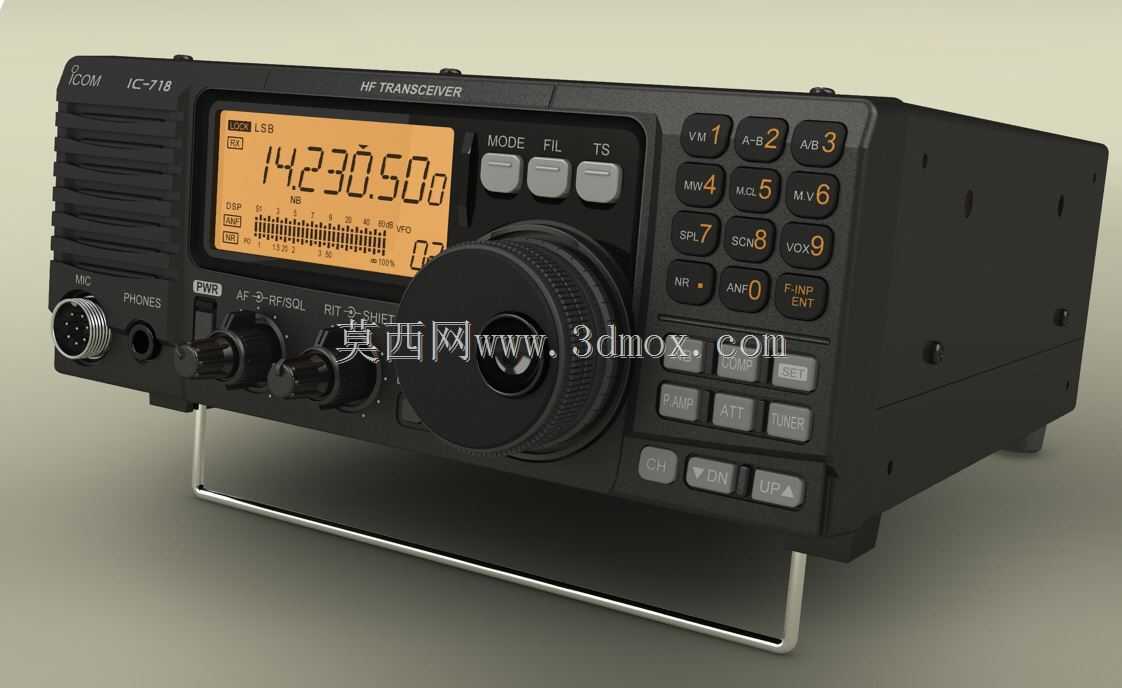

这款台式短波收发设备是面向业余无线电通讯、应急通讯场景打造的专业通讯终端，可在无公共通讯网络覆盖的野外、灾区、远洋等场景下，依托短波电离层反射特性实现数千公里跨度的跨区域语音通讯，是业余无线电爱好者、应急保障通讯队伍、野外作业团队常用的通讯装备，能够在公网瘫痪、基础设施损毁的极端环境下搭建起稳定的点对点通讯链路，满足远距离通讯联络的核心需求。设备整体采用台式一体化集成设计思路，将射频收发模块、信号处理模块、操作控制模块、音频输入输出模块全部整合在金属机箱内部，机箱采用高强度冷轧钢板冲压成型，表面做哑光黑色耐磨喷塑处理，既可以屏蔽内部电路的电磁杂散辐射，避免对外界设备产生电磁干扰，也能够抵御日常使用中的磕碰剐蹭，适配固定台站、车载临时架设、野外营地部署等多种使用场景。前面板采用人机工程学布局设计，左侧区域集成电源开关、射频增益调节旋钮、静噪控制旋钮、耳机接口与手咪接口，所有旋钮采用防滑滚花工艺处理，操作时阻尼手感均匀，即使佩戴薄手套也能精准调节参数；中部为大尺寸高对比度液晶显示屏，可实时显示当前工作频率、信号强度、发射功率、工作模式等核心参数，屏幕下方配置大直径调谐旋钮，旋钮周边做防滑纹理设计，支持快速频率跳转与精细频率微调，满足短波通讯时精准捕捉微弱信号的操作需求；右侧区域为功能按键区与数字按键区，按键采用凸起式硅胶材质，按压反馈清晰，可快速完成模式切换、信道存储、频率输入等操作，按键字符采用激光蚀刻工艺，长期使用不会出现字符磨损脱落的问题。设备底部配置可折叠金属支撑脚架，可根据操作人员的坐姿调整面板倾斜角度，让屏幕与操作区域始终处于最佳观察与操作视角，降低长时间操作的视觉疲劳与手部疲劳；机箱两侧预留标准安装孔位，既可以直接放置在桌面使用，也可以通过配套支架固定在标准机柜、车载安装架上，满足固定台站与移动部署的安装需求；机箱后部预留天线接口、电源接口、外接扬声器接口、数据通讯接口，可搭配不同类型的短波天线、线性功放、数字通讯模块使用，扩展设备的通讯能力与适用场景。整机结构设计充分考虑短波设备的散热需求，机箱侧面与顶部设计有密集的通风散热槽，内部电路模块与机箱壳体之间预留充足的空气流通空间，长时间大功率发射工作时也能保持稳定的工作温度，避免元器件过热导致的性能下降或故障，所有接口均做加固处理，频繁插拔连接配件也不会出现接口松动、接触不良的问题，适配高频次、复杂环境下的使用需求。
