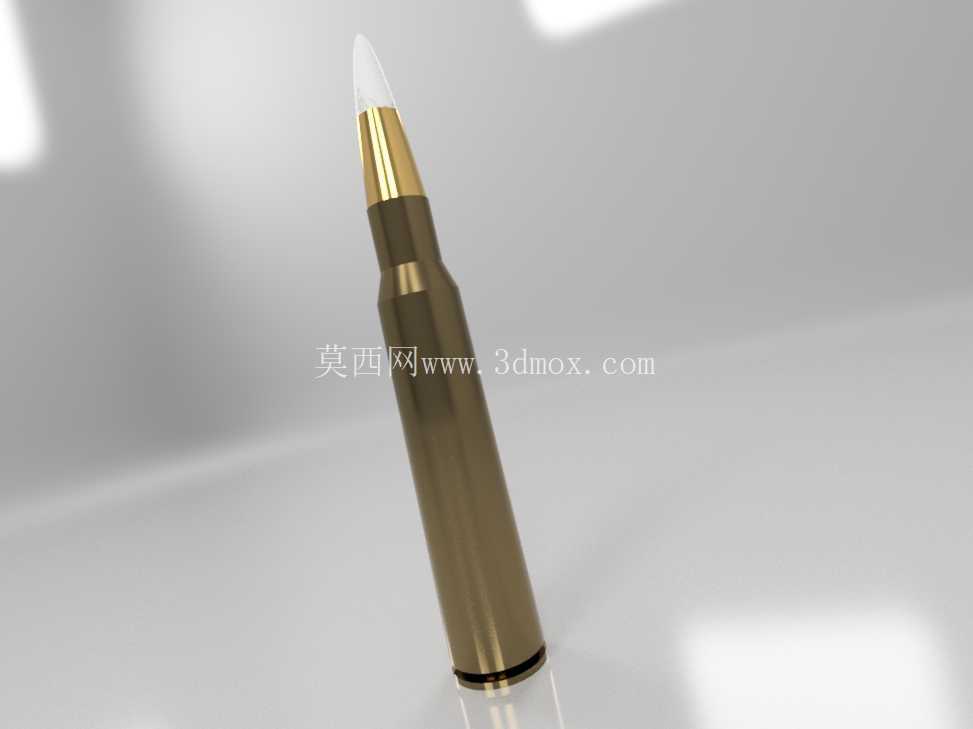

12.7×108毫米85式弹药高精度三维造型

在做这款大口径弹药的三维造型前，我先翻了手头留存的轻武器配套件测绘笔记，毕竟这类构件的外形公差控制直接影响后续3D打印样件的装配适配性，不能只靠网图拉个轮廓就完事。首先要明确的是，这类大口径机枪配用弹药的实际应用场景，除了列装的高射机枪、车载重机枪做实弹配套的教学演示、结构拆解教具外，更多的是给军事题材文创、仿真展品、影视道具制作提供精准的结构参考，尤其是做1:1比例的3D打印展品时，外形尺寸的偏差会直接让整个道具失去真实感。

从结构设计思路来说，我没有直接用通用弹药的参数套模，而是把弹体拆成了弹头被甲、弹芯过渡段、弹壳收口、弹壳体、底缘五个独立的特征段来做曲面构建。弹头部分的弧形段不是单一的圆弧扫掠，而是按照实际弹药的气动外形做了双圆弧相切过渡，靠近弹尖的部分曲率更大，往弹壳方向延伸的部分曲率逐渐放缓，和弹壳收口的锥面做了G2连续的衔接，避免打印后出现明显的接痕。弹壳部分的锥度控制是重点，12.7×108规格的弹壳不是直筒结构，从底缘到收口位置有微小的锥度，这个锥度如果做不准，要么和模拟弹膛的配合出现卡滞，要么配合间隙过大显得很假，我在建模时反复核对了弹壳不同截面的直径差，把整个弹壳的外表面做了微小的拔模斜度处理，同时弹壳上的两处定位环槽也做了精准的凹陷深度控制，槽边的圆角按照实际加工的冲压圆角做了R0.2的过渡，没有做尖锐的直角，既符合实际弹药的冲压加工特征，也能避免3D打印时出现应力集中导致的层间开裂。

尺寸边界这块，我严格卡了12.7毫米的弹头最大直径、108毫米的全弹总长，底缘的直径、底缘的厚度都按照实物的测绘值做了约束，整个模型的所有特征都做了壁厚检查，要是做空心打印件的话，预留的壁厚可以支撑1.2mm的喷嘴打印，不会出现薄壁破损的问题。弹尖部分的白色被甲段和下方的金色弹壳段做了清晰的曲面分割，不需要后期在模型上额外做分色的参考线，导入切片软件后可以直接按照分割面分配不同的打印耗材颜色。另外我特意把弹体表面的微小脱模斜度、冲压痕迹都做了弱化处理但保留了特征，不会让模型看起来过于光滑失真，也不会因为表面细节过多导致切片时出现三角面错误。

从实际使用的角度来说，这个模型除了做3D打印的实体展品外，也可以导入到渲染软件中做军事场景的配套构件，或者作为结构设计的参考样件，用来做弹药输送机构的模拟干涉检查——毕竟在做相关的供弹结构设计时，需要精准的弹药外形轮廓来验证拨弹齿的运动轨迹、弹链的抱弹间隙，要是弹药模型的外形尺寸有偏差，后续做结构运动仿真时就会出现虚假的干涉报错，影响设计判断。我在建模时特意把所有的回转特征都做了同轴度约束，弹头轴线和弹壳轴线的同轴度误差控制在0.02mm以内，完全能满足机构运动仿真的精度要求，不会出现因为模型本身的同轴度问题导致仿真结果失真的情况。

另外考虑到3D打印的工艺适配性，整个模型没有做倒扣的特征，所有的外表面特征都是沿着弹体轴线方向可直接脱模的结构，不需要额外添加支撑结构就能打印，尤其是弹尖部分的小直径尖端，我做了0.3mm的顶端平面处理，避免打印时尖端翘曲或者断尖，同时这个平面的尺寸非常小，肉眼几乎分辨不出来，不会影响整体的外观真实感。弹壳底部的底火凹坑也做了合适的深度，凹坑边缘的圆角同样做了打印适配，不会出现打印时填充不足的问题。
