适配英式防弹衣的小型防护插板结构设计

在单兵防护装具的配套结构设计中，这类适配英式防弹衣的小型护板，核心定位是补充躯干关键脏器区域的防护冗余，区别于大面积的主防弹插板，它的安装场景集中在防弹衣的预留侧袋、胸腹部下方的副袋位置，对应ECBA、Osprey这类常见英式防弹衣的内部挂载空间，不需要额外修改装具的原有挂载结构，直接依托装具本身的魔术贴或袋体限位完成固定。从实际使用场景来看，一线人员在执行巡逻、近距离清查任务时，主插板覆盖的区域往往存在腰侧、肋下的防护盲区，这类小型护板就是针对这些盲区做补充防护，不会像全尺寸侧护板那样大幅限制上肢的扭转、抬臂动作，在保证防护覆盖的前提下尽可能降低对战术动作的干扰。

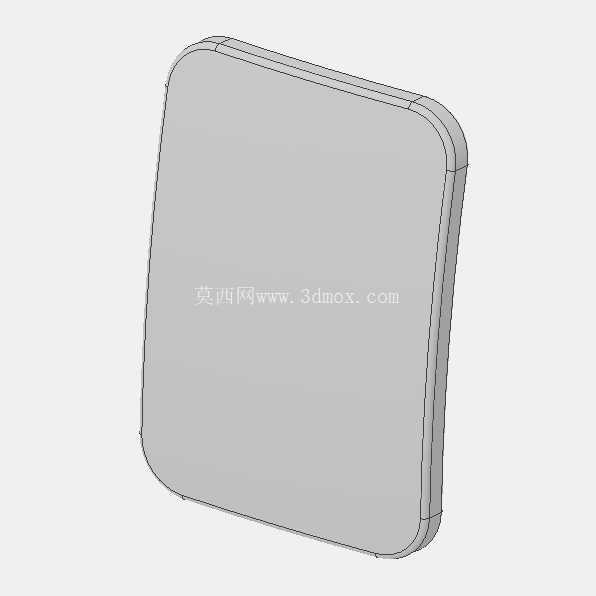

从功能特性上看，这款护板采用了大圆角的类方形轮廓，所有边缘都做了圆弧过渡处理，没有尖锐的棱角，一方面避免在人员剧烈运动时棱角硌压躯干造成不适，另一方面也能减少护板边缘对防弹衣面料的反复摩擦，延长装具面料的使用寿命。护板整体为等厚层压结构的模拟设计，边缘做了轻微的收薄处理，对应实际防弹插板的边缘止裂结构，在建模时还原了真实产品的层叠边缘特征，不是简单的等厚平板拉伸结构，能直观体现成品的装配贴合度。

设计思路上，首先是匹配英式防弹衣的副袋尺寸边界，护板的整体轮廓尺寸控制在副袋的容差范围内，长宽比接近1:1.2，厚度控制在常规硬质防弹插板的常见厚度区间，不会因为过厚导致装具袋无法闭合，也不会因为尺寸偏小在袋内出现窜动。其次是曲面贴合度的考虑，护板的正面和背面都做了微弧处理，弧度匹配人体躯干侧面、肋下的自然生理曲线，安装后能和身体表面保持均匀的贴合间隙，不会出现局部顶压的情况，长时间穿戴也不会产生明显的压痕。在结构细节上，护板的周圈做了包边对应的台阶特征，对应真实产品的封边工艺位置，建模时保留了这个台阶结构，方便后续做包边结构的配套设计或者有限元分析时的边界条件设置。

安装边界方面，这款护板不需要额外的固定扣件，完全依托防弹衣内部预置的袋体进行限位，因此在设计时严格控制了护板的轮廓公差，四个角的圆角半径统一，避免出现圆角过大导致袋内空余空间过多、护板移位，或是圆角过小卡在袋体角落无法顺利装入的问题。护板的整体重量分布均匀，重心和几何中心重合，不会因为重心偏移导致穿戴时出现一侧下坠的情况，影响装具的整体穿戴平衡性。从建模还原度来看，这个模型准确复现了真实护板的外观特征，包括边缘的层叠压线、整体的弧度曲面，没有多余的装饰结构，完全围绕实用防护的需求做结构呈现，对于做单兵装具配套设计、防护装备结构验证的从业者来说，可以直接作为结构参考，用于装具的袋体尺寸匹配、穿戴干涉检查等场景，不需要再额外调整基础轮廓，能有效缩短前期设计的建模周期。在实际的装备适配测试中，这类小型护板的安装位置刚好对应人体肝脏、脾脏等脆弱脏器的体表投影区域，在不增加过多穿戴负重的前提下，能有效提升关键区域的防护等级，同时因为尺寸小巧，人员在做抵肩射击、匍匐前进、攀爬等动作时，护板不会和手臂、战术背心的其他挂载部件产生干涉，兼顾了防护性和战术灵活性。
