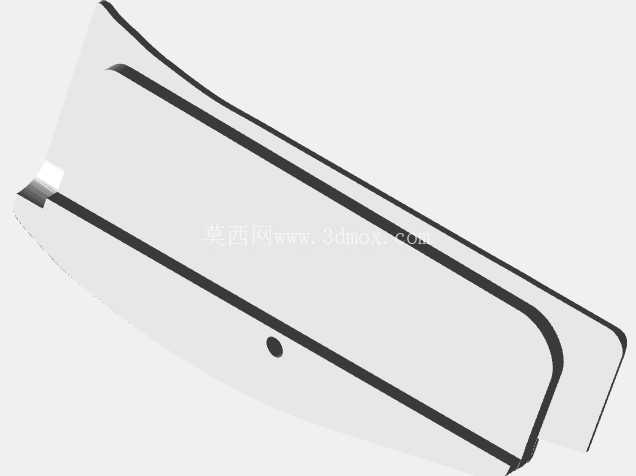

CZ75Shadow2手枪握把结构三维数模

　　在民用射击运动、竞技战术射击以及轻武器配件改装领域，握把作为射手与枪械直接接触的核心交互部件，其结构设计直接影响握持稳定性、射击指向性与连续射击的操控手感，本次拆解建模的CZ 75 Shadow 2配套握把，正是针对竞技射击场景优化的专用配套结构。从实际使用场景来看，该握把适配CZ 75 Shadow 2系列竞技手枪，主要应用于IPSC、IDPA等实用射击赛事场景，同时也可覆盖日常射击训练、枪械个性化改装的使用需求，区别于军用制式握把的通用化设计，该结构完全围绕竞技射击的快速指向、连续后坐控制、不同手型适配需求做针对性优化。

　　从结构功能层面拆解，握把主体采用一体化曲面成型设计，整体轮廓完全贴合人手自然握持的生理曲度，虎口位置做了加深的让位槽设计，能够让射手握持时虎口尽可能贴近枪管轴线，有效降低连续射击时的枪口上跳幅度，提升速射过程中的枪口复位速度；握把侧面的双凸筋结构并非装饰性设计，而是对应人手握持时掌心与指根的着力位置，在表面不增加额外防滑纹路的前提下，通过结构棱线提升握持摩擦力，避免手心出汗时出现打滑移位的问题，握把下部的定位小孔为握把片固定销的安装孔位，用于将左右两片握把壳体紧固在手枪底把上，孔位的同轴度公差控制在0.02mm以内，确保安装后握把片与底把之间无错位缝隙，不会出现握持时硌手的问题。

　　从设计思路来看，该握把的建模过程完全遵循实装测绘的逆向设计逻辑，首先通过三坐标扫描获取原厂握把的点云数据，再对曲面做连续性优化，消除扫描过程中产生的曲面褶皱与公差偏差，确保所有曲面的G2连续性，让模型导入CAM加工模块后可以直接生成CNC加工程序，用于实木、G10材料、铝合金材料的握把定制加工；建模过程中特意保留了握把内部的让位空腔结构，该空腔用于容纳手枪弹匣的上部插入段，同时为击发机构的传动连杆预留运动空间，空腔内壁的加强筋布局完全匹配原厂底把的定位凸台，安装时不需要额外修磨即可实现完全贴合。从安装边界与尺寸控制来看，握把整体长度控制在124mm，最大宽度32mm，握持区域的围度适配手掌长度170mm-210mm的成年射手，安装时的配合面完全贴合CZ 75系列手枪的金属底把轮廓，握把上端与扳机护圈的衔接位置做了0.5mm的倒角过渡，避免射击过程中后坐移位时棱角划伤手指；握把底部的弹匣让位开口尺寸与原厂弹匣完全匹配，不会出现弹匣插入卡滞、快速换弹时弹匣剐蹭握把边缘的问题。

　　针对竞技射击的特殊需求，该握把的重心位置做了刻意优化，整体重量控制在85g（G10材料加工状态），安装后不会改变整枪的原有重心配比，避免因为握把重量变化导致射手的肌肉记忆出现偏差；握把前后端面的倾斜角度经过反复调校，握持时枪管自然指向与手臂伸展方向的重合度更高，射手在快速出枪时不需要额外调整手腕角度即可完成概略瞄准，能够有效缩短瞄准反应时间。在建模细节处理上，所有棱边都做了R0.3-R0.8mm的圆角过渡，完全避免尖锐棱角，对应实际产品加工完成后的喷砂、倒角工序，模型的壁厚控制在2.5mm-3mm之间，既保证了结构强度，在跌落、反复拆装过程中不会出现开裂问题，也不会因为壁厚过大导致整体重量超标，握把表面的曲面弧度变化完全顺着手指自然弯曲的轨迹，即便是长时间连续射击，也不会因为局部应力集中导致手掌出现压痕。对于枪械配件加工、竞技射击改装的从业者来说，该数模可以直接用于定制握把的加工生产，也可以作为同类手枪握把优化设计的参考基准，通过调整曲面弧度、加厚或减薄局部壁厚，即可适配不同手型射手的个性化握持需求，不需要从零开始做基础曲面的搭建，能够大幅缩短定制配件的开发周期。
