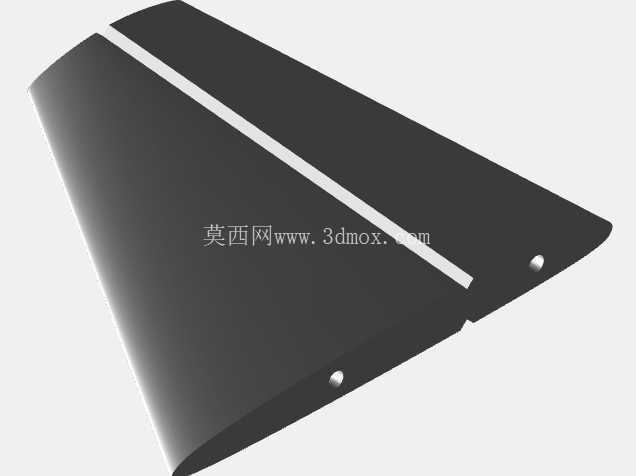

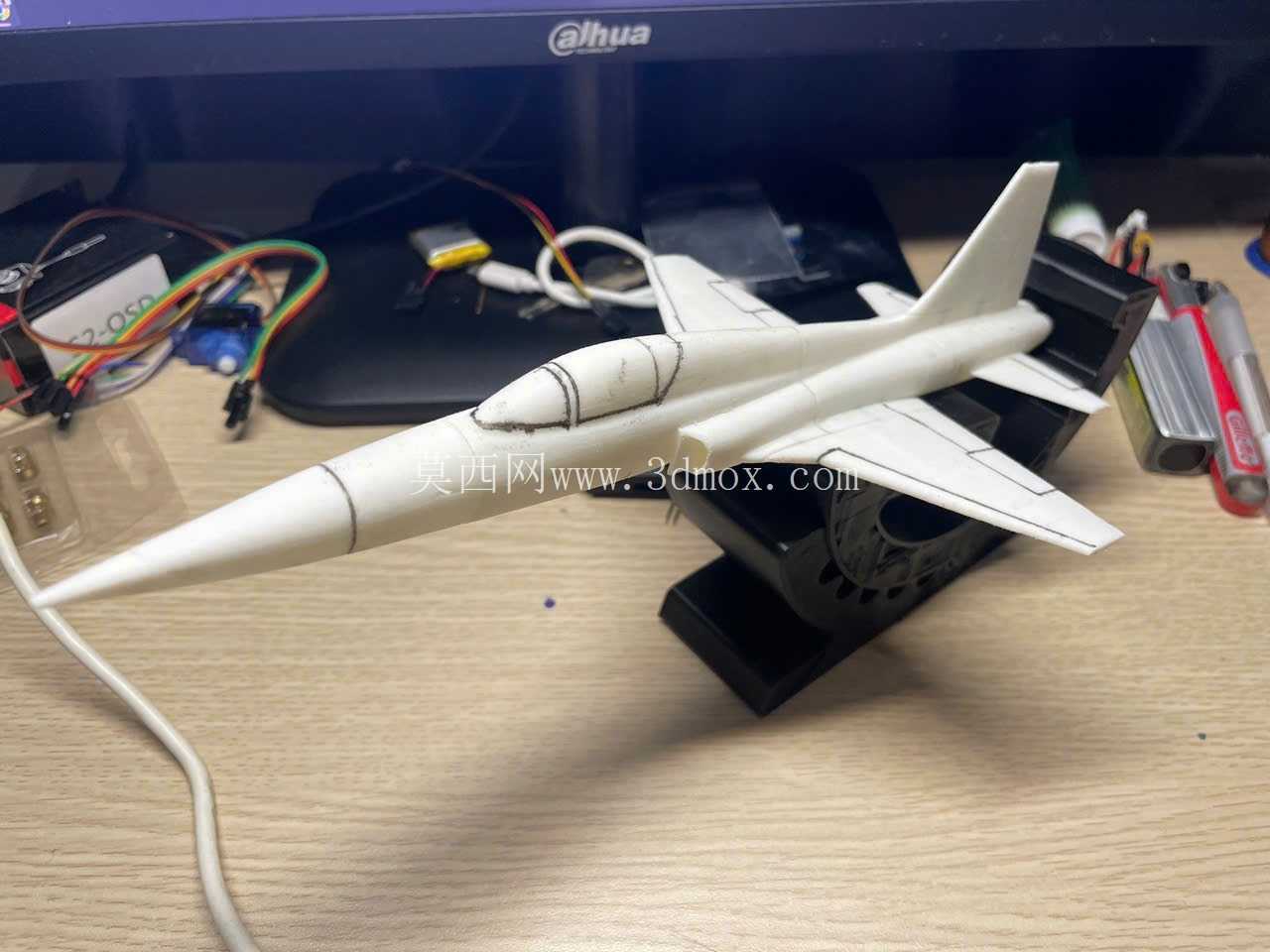

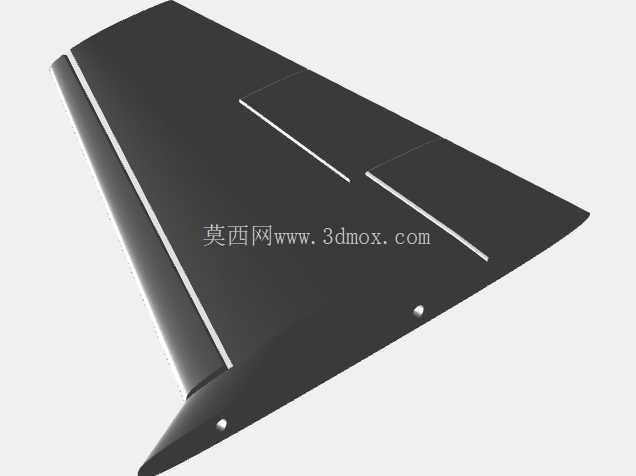

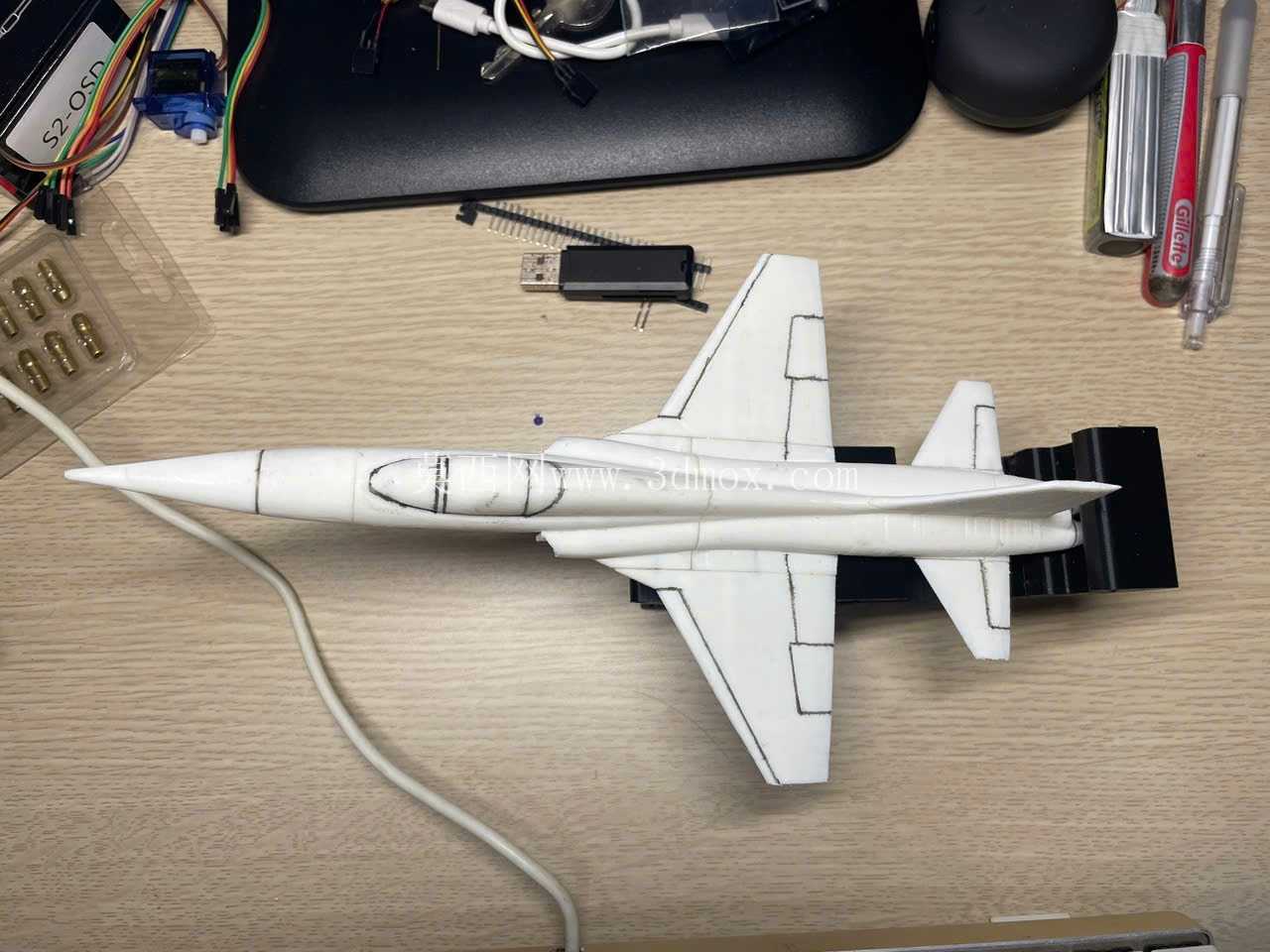

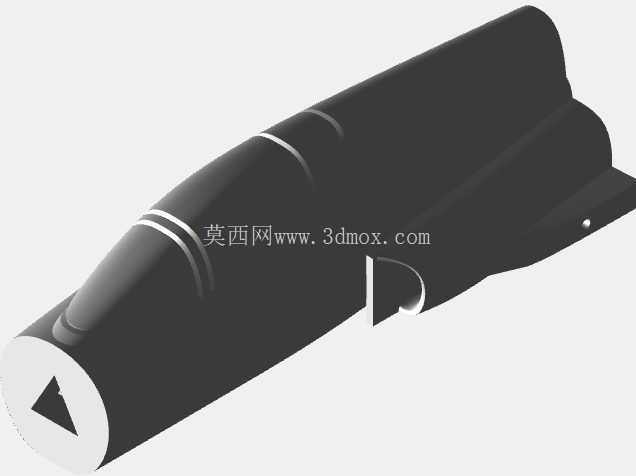

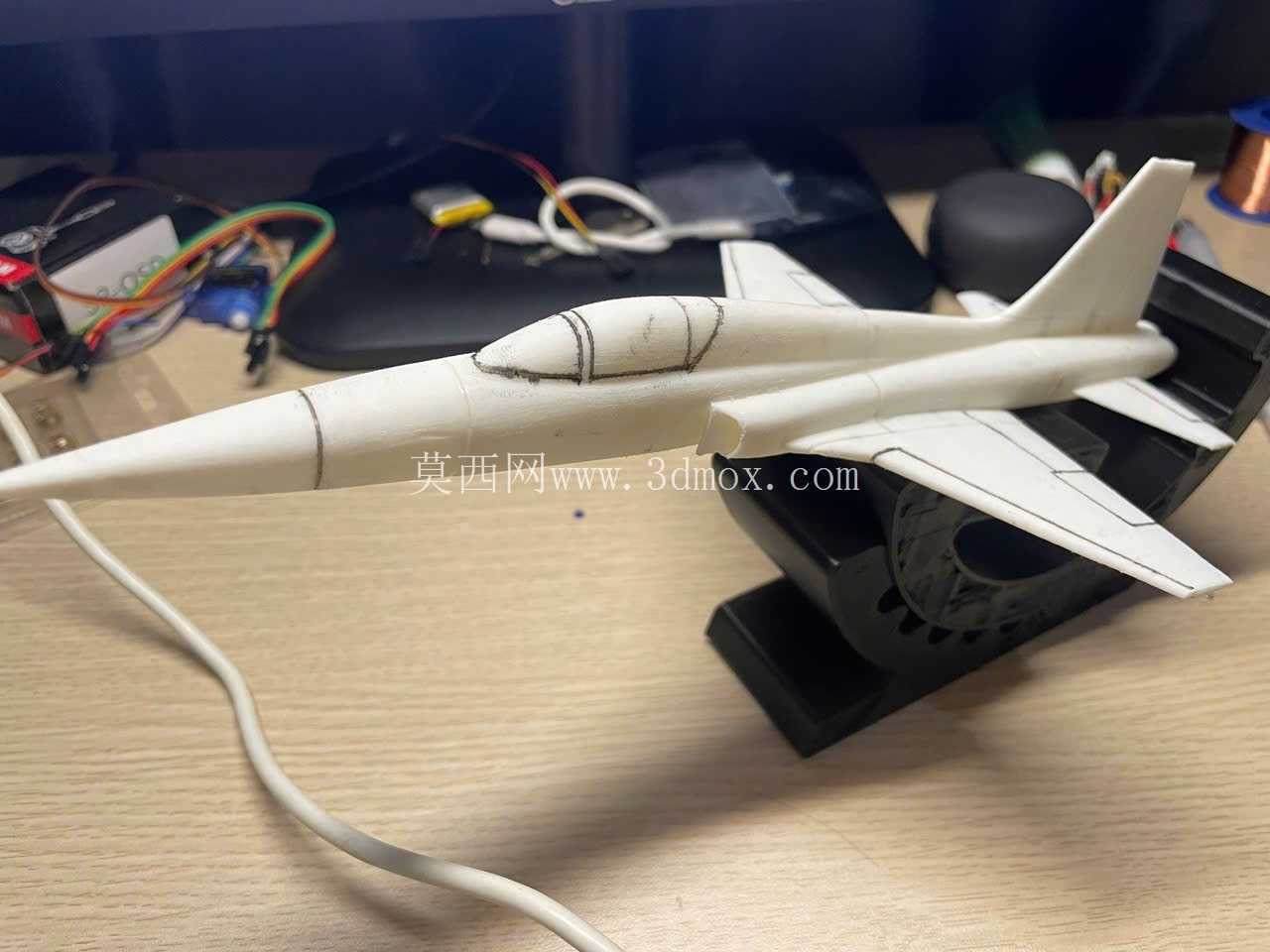

Minbot F5战斗机缩比仿真结构模型

　　该模型以F5轻型战术战斗机为原型做等比例缩比还原，建模阶段优先匹配航模展示、静态陈列、航空科普教具的实际使用需求，整体结构拆分遵循实物装配逻辑，机身主体、主翼、水平尾翼、垂直尾翼、座舱段均做独立分件设计，既满足3D打印成型的工艺要求，也适配后期手工打磨、涂装、粘接的制作流程。从实际应用场景来看，这类缩比战机模型可用于航空主题展馆的展陈布置、青少年航空科普教学的具象演示道具、航模爱好者的静态收藏摆件，也可作为飞行器外形设计教学的参考案例，帮助初学者理解喷气式战斗机的气动布局逻辑。

　　设计过程中首先梳理了真机的气动外形特征：尖锥形机头段做平滑曲面过渡，保证机头截面从雷达罩位置到座舱段的渐变曲率连续，避免曲面出现褶皱或拐点；座舱盖采用一体化弧面设计，边缘与机身蒙皮的贴合间隙控制在打印层厚允许的最小范围内，减少后期补土打磨的工作量。主翼采用低单翼布局，翼型选用相对厚度较小的对称翼型，还原真机高速飞行的气动设计特征，机翼后缘的操纵面轮廓做浅刻线处理，既保留外形细节辨识度，又不会因为刻线过深影响零件结构强度；水平尾翼与垂直尾翼的安装位置严格匹配真机的尾翼配平逻辑，垂尾后缘的方向舵轮廓、平尾后缘的升降舵轮廓均做等比例还原，尾翼与机身的连接段做内嵌式定位榫卯结构，粘接时无需额外做定位治具即可保证装配角度准确。机身中段的进气道轮廓做凹陷式造型处理，还原真机两侧进气的布局特征，进气道唇口做圆角过渡，避免打印过程中出现锐边翘曲的问题；机身表面的蒙皮接缝、检修舱盖轮廓均做0.15mm深度的浅刻线，既保留真机的蒙皮分块细节，又不会因为刻线过深导致打印时出现层间开裂。考虑到3D打印的成型限制，所有外露零件的最小壁厚均设置为1.2mm，悬空部位的倾斜角度均大于45度，打印时无需添加过多支撑即可保证成型质量，支撑拆除后不会在零件表面留下明显的支撑痕迹。

　　整体模型的重心位置设计在主翼弦长30%处，搭配配套的展示底座时，可通过底座上的支撑托块与机腹的定位凹槽配合，保证模型放置时的稳定性，不会出现前倾或侧翻的问题；展示底座的支撑结构避开机身表面的刻线与细节区域，不会遮挡模型的核心外形特征。从安装边界来看，模型整体尺寸适配常规桌面陈列的空间要求，翼展、机身长度的比例严格匹配真机的长宽比，不会出现比例失调的问题；各分件的连接公差控制在0.2mm以内，采用普通氰基丙烯酸酯胶水即可完成粘接装配，无需额外做公差适配打磨。

　　对于结构设计从业者而言，该模型的分件逻辑可作为曲面类产品拆分设计的参考，尤其是大曲率曲面零件的壁厚控制、装配定位结构设计、打印工艺适配的细节处理，都能对应实际产品开发中面向增材制造的设计思路；对于航模爱好者而言，该模型的外形还原度可满足静态展示的细节要求，分件设计降低了自制打印的门槛，无需复杂的后处理即可完成成品制作。建模过程中所有曲面均通过G2连续校验，保证曲面顺滑无突兀转折，零件拆分时充分考虑FDM、光固化等不同3D打印工艺的成型特点，既可以整体打印小尺寸版本，也可以分件打印大尺寸版本后拼接组装，适配不同的展示尺寸需求。机腹部位预留了可选的配重块安装腔，若需要制作大尺寸版本时，可在腔内添加金属配重块，进一步提升放置稳定性，避免因为模型尺寸增大、尾翼重量占比过高导致的重心后移问题。
