微型四旋翼飞行器结构设计方案

　　这套微型四旋翼的结构设计，首先围绕室内近距飞行、教学演示、小型载荷挂载的实际场景展开，没有盲目追求大载重或者长航时的冗余设计，所有结构件的尺寸边界都控制在掌心可容纳的范围，机臂展开后对角电机轴距控制在120mm左右，整机不含电池的高度不超过35mm，完全适配桌面级的调试与飞行需求，不会因为尺寸过大对室内人员或者物品造成碰撞风险。

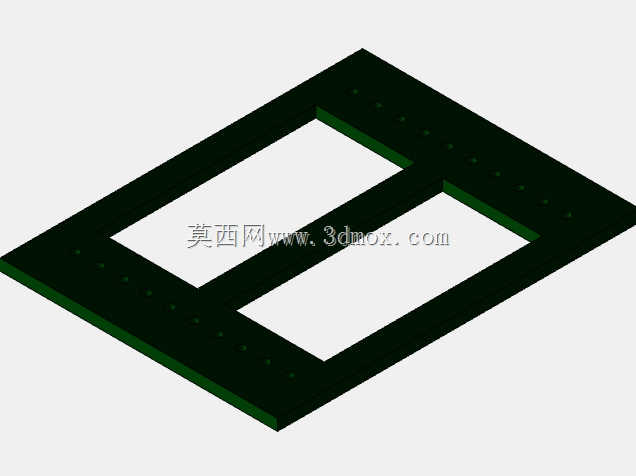

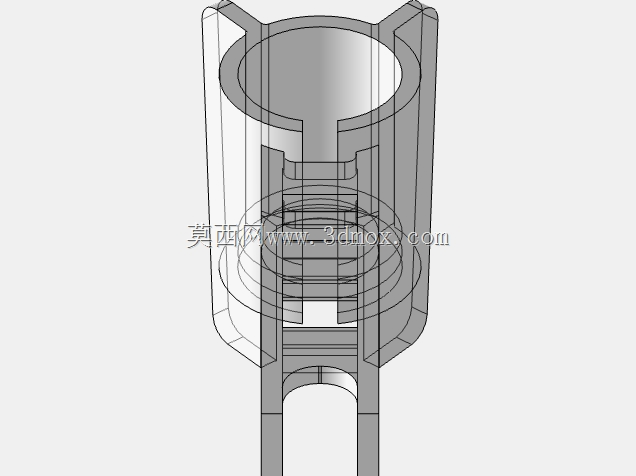

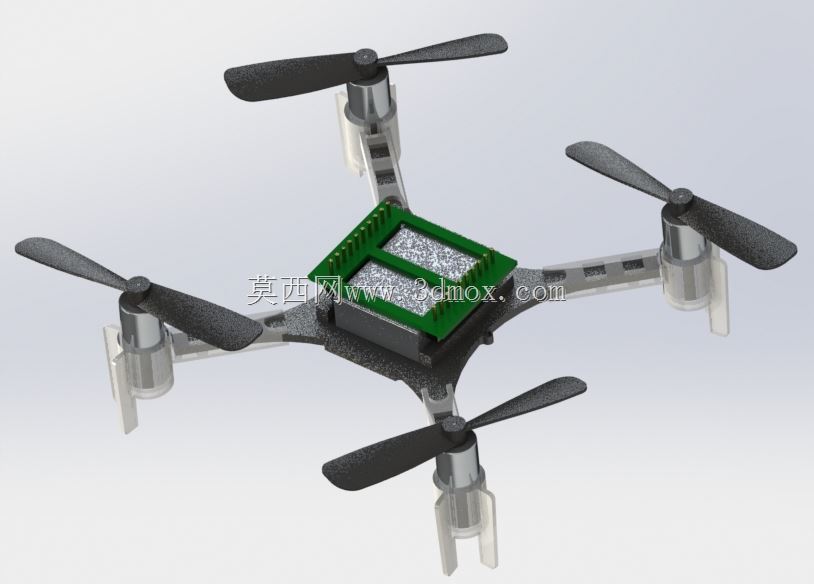

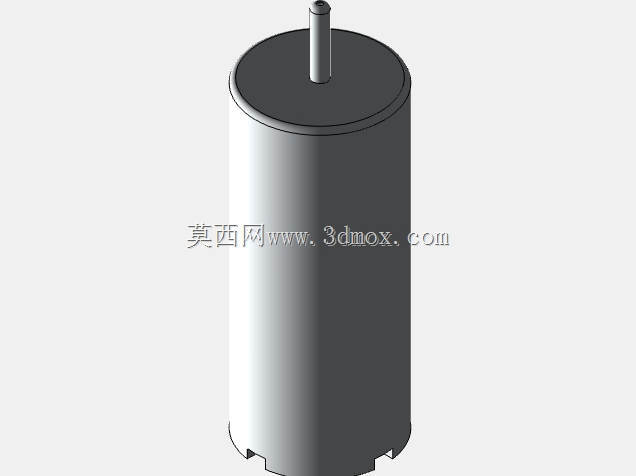

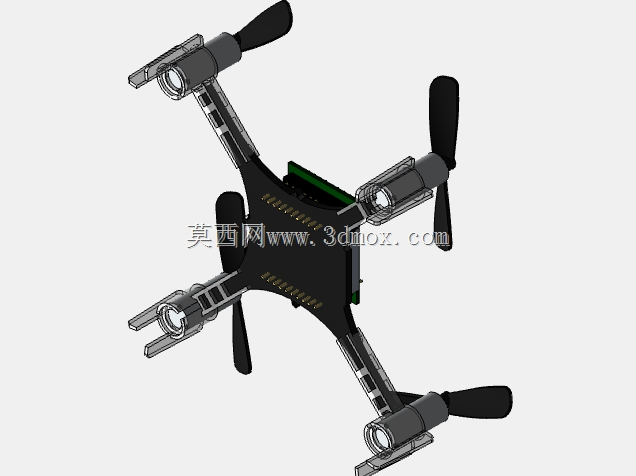

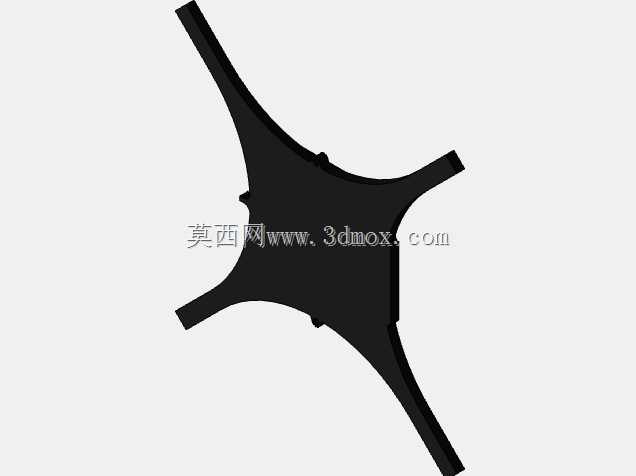

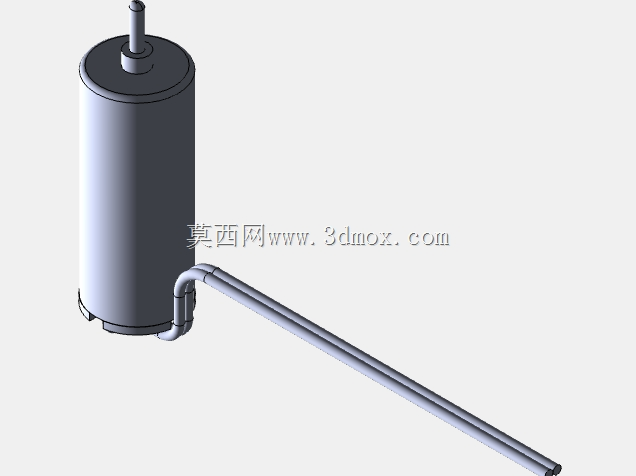

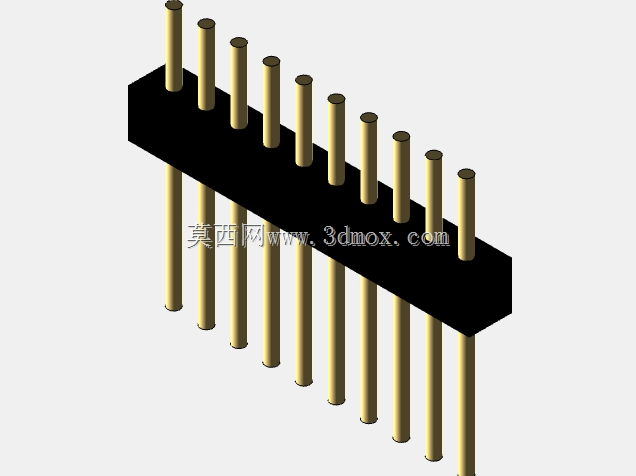

　　从功能实现的角度看，四个机臂采用等距X型布局，这种布局的重心天然落在整机几何中心，飞控模块的安装位直接设置在机架中心的绿色PCB承载区，不需要额外做重心配平，飞控的安装平面做了0.2mm的下沉定位台，刚好可以卡住标准尺寸的微型飞控板，避免飞行过程中飞控移位导致的姿态解算偏差。每个机臂末端的电机安装座做了1.5mm的轴孔定位，适配常用的8520空心杯电机，安装座侧面预留了走线槽，电机的供电线可以直接埋入机臂内部的线槽，不会裸露在气流中增加风阻，也避免飞行过程中桨叶打到线材的风险。

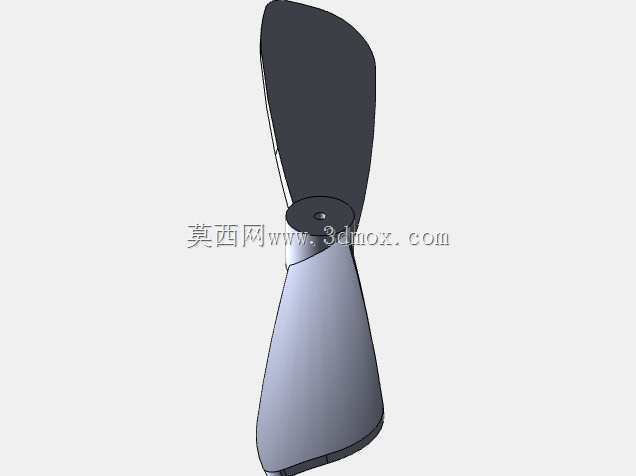

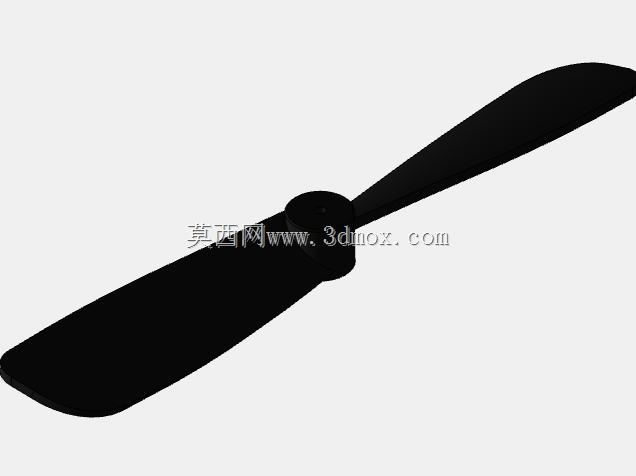

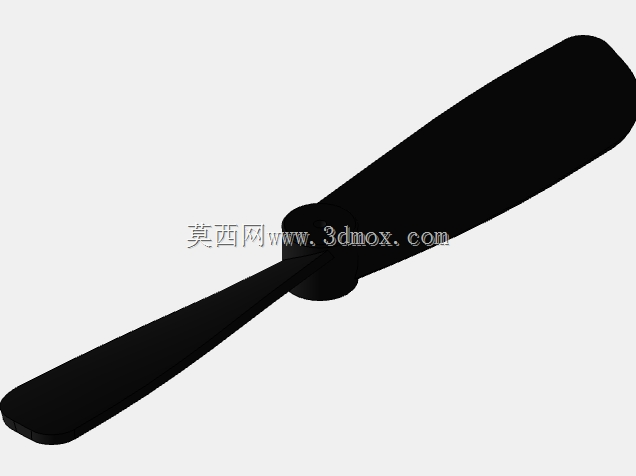

　　螺旋桨采用两叶设计，桨叶长度控制在55mm，相邻机臂的桨叶转动平面预留了3mm的安全间隙，就算电机出现轻微的震动偏移，也不会出现打桨的问题。桨叶的翼型做了轻微的扭转设计，在低转速下就能提供足够的升力，适配空心杯电机的扭矩输出特性，不会出现电机过载发热的问题。机架主体采用轻量化的镂空设计，中心承载区的格栅结构既可以减轻整机重量，又能给飞控、电调模块提供足够的散热空间，不会因为长时间飞行导致电子元件积热。

　　设计过程中特意考虑了安装维护的便捷性，所有机臂和中心机架的连接都采用卡扣式结构，不需要额外的螺丝固定，单个机臂出现碰撞损坏的时候，可以直接拆下更换，不需要拆解整个机架。电机安装座的底部预留了5mm的高度空间，既可以安装微型的起落架缓冲垫，也可以根据需求挂载微型摄像头或者小型传感器模块，拓展不同的使用场景。电池的安装位设置在机架中心的下方，采用绑带固定的方式，可以根据续航需求更换不同容量的微型锂电池，调整电池前后位置就能快速微调整机重心，适配不同载荷下的飞行平衡。

　　从结构强度的角度考量，机臂的截面做了工字型的加强筋设计，在壁厚只有1mm的情况下，依然可以承受普通桌面高度坠落的冲击，不会出现机臂断裂的问题。整个机架的所有棱角都做了R0.5的圆角处理，既减少了飞行过程中的尖锐边角带来的风阻，也避免调试过程中划伤操作人员。飞控安装区的定位孔做了通用化设计，兼容市面上绝大多数微型开源飞控的安装孔位，不需要用户自己二次打孔修改，拿到结构件就可以直接完成组装调试。

　　这套结构没有做多余的外观装饰件，所有的结构特征都服务于飞行性能与组装维护的便利性，机臂的长度经过反复验算，既保证了桨叶的安全转动间隙，又尽可能缩短机臂长度来提升飞行的响应灵敏度，在做姿态调整的时候，机臂的形变控制在0.1mm以内，不会因为机臂震颤影响飞行姿态的稳定性。中心承载区的PCB安装位做了防静电的接触平面设计，避免机架积累的静电损坏飞控上的敏感电子元件，走线槽的出口位置做了圆角过渡，不会割破电机线材的绝缘层，降低飞行过程中出现电路故障的概率。
