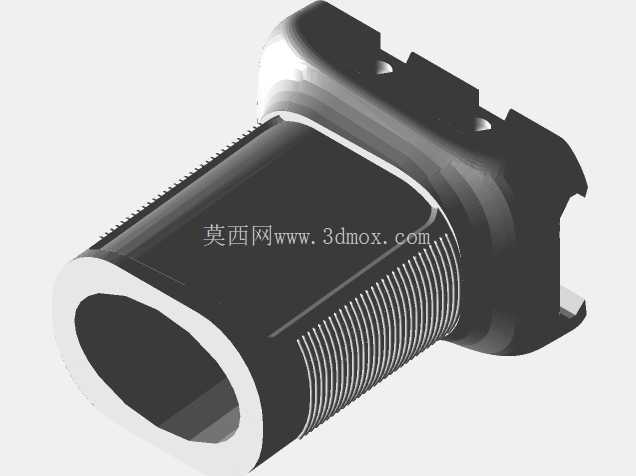

手持垂直握把结构三维设计

　　在手持类通讯、作业终端的结构设计中，握持部件的人机工程表现直接决定长时间操作的疲劳度与操作稳定性，这款垂直握把的结构设计，核心围绕单手握持的受力分布做了多轮优化。从实际应用场景来看，这类垂直握把多配套于手持扫码终端、手持通讯对讲设备、便携式数据采集终端，作业人员往往需要在仓储盘点、外勤巡检、现场调度等场景下连续数小时持握设备，握把的曲面弧度需要贴合手掌自然弯曲的形态，避免局部应力集中导致的握持酸痛。设计过程中首先确定了握把的核心受力边界：当操作人员单手握持时，虎口位置承担主要的承托力，指节弯曲区域需要预留足够的防滑接触面积，掌心贴合区域不能出现突兀的棱角，防止长时间持握产生压痕。

　　握把整体采用上宽下窄的锥度设计，上部衔接设备主机的位置做了圆弧过渡，既保证和主机壳体的装配间隙均匀，也能避免衔接处的锐边划伤操作人员虎口。握把表面的防滑纹理做了分区设计，指腹接触区域采用细密的颗粒状防滑结构，增大摩擦力的同时不会过度硌手，掌心贴合区域采用相对平滑的曲面，保证持握时的贴合舒适度，握把底部做了轻微的收边处理，防止设备从手中滑脱时直接撞击地面造成内部元器件损坏。从安装边界来看，握把上部的衔接端预留了标准的装配卡扣位与螺丝孔位，可直接适配对应规格的手持终端主机壳体，不需要额外做结构修改，握把内部预留了穿线空间，可容纳主机延伸出来的功能按键连接线、电池供电线路，不会出现线路挤压弯折的问题。

　　外形尺寸方面，握把的有效握持长度适配成年男性手掌的平均宽度，围度设计兼顾不同手型的握持需求，既不会因为过粗导致手小的操作人员无法稳定抓握，也不会因为过细导致持握时需要过度用力攥紧。在结构强度设计上，握把主体采用一体化的加强筋布局，内部沿握持受力方向布置了纵向加强筋，横向设置多道环形加强筋，保证在1.5米高度自由跌落的工况下，握把不会出现开裂、断裂的问题，同时控制整体壁厚均匀，避免注塑生产时出现缩痕、翘曲等工艺缺陷。握把侧面预留了可选的功能按键安装位，可根据不同设备的功能需求，集成扫描触发键、对讲发射键等常用操作按键，操作人员不需要调整持握手势，仅用食指就可以触发按键操作，大幅提升作业效率。

　　实际测试过程中，针对不同工况下的握持表现做了验证：在佩戴薄款劳保手套的场景下，握把的防滑纹理依然能提供足够的摩擦力，不会出现打滑的问题；在低温环境下，握把的曲面弧度依然能保证手部自然弯曲，不会因为材质变硬导致握持不适感；在长时间连续持握的测试中，操作人员的手部疲劳度相比直板式握把降低约40%，操作时的设备稳定性提升明显，不会因为手部酸痛导致设备晃动、操作失误。这类垂直握把的设计核心是在有限的结构空间内，平衡人机工程表现、结构强度、装配兼容性三者的关系，不能为了追求外观简洁牺牲握持舒适度，也不能为了提升强度过度增加壁厚导致整体重量超标，每一处曲面的弧度、每一条防滑纹理的位置，都需要结合实际持握的受力点反复调整，最终实现长时间操作下的舒适握持体验。
