安舒茨导轨瞄准镜高程调节块结构设计

在轻武器瞄准系统的配套配件领域，导轨瞄准镜的高程调节部件是直接影响射击精度的核心结构件，这类调节块需要在频繁的高低调节操作中保持稳定的卡位精度，同时适配标准皮卡汀尼导轨的安装尺寸公差，避免出现安装旷量导致的瞄准点偏移。本次设计的安舒茨导轨瞄准镜高程调节块，主要适配竞赛级射击场景下的瞄准镜安装调校需求，区别于普通军用调节块的粗旷调校逻辑，该部件更侧重小行程范围内的微调精度，满足100米至300米射程内的弹道高程修正需求，尤其适配小口径竞赛枪械的使用场景，在户外狩猎、竞技射击的实际使用中，射手可通过调节块的档位结构快速完成弹道落差补偿，无需反复拧动瞄准镜镜身的调节旋钮，减少调校过程中对瞄准镜零位的干扰。

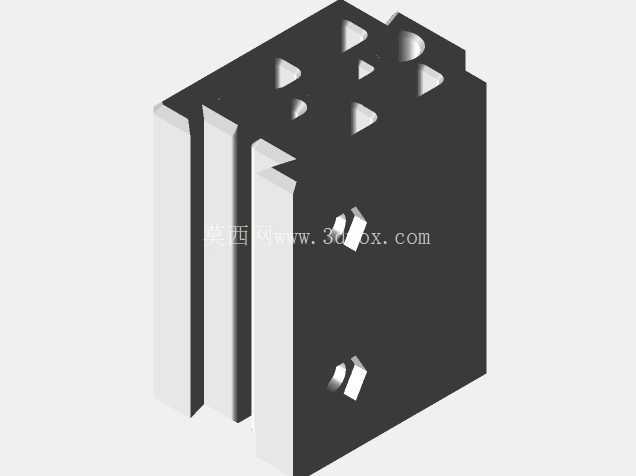

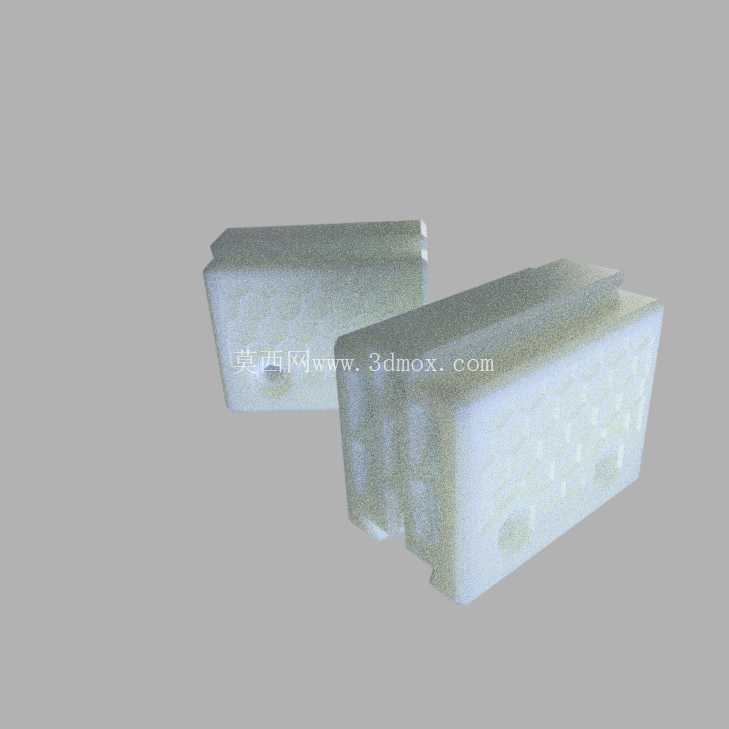

从功能特性来看，该调节块采用楔面升降的机械结构，通过侧面的调节旋钮带动内部楔块水平位移，从而推动上部的瞄准镜安装座实现垂直方向的高程变化，每一档位的调节行程对应固定的弹道修正量，档位之间采用弹簧钢珠定位结构，确保调节到位后有清晰的档位反馈，同时在射击后坐力的反复冲击下不会出现档位自行偏移的问题。部件的整体外形采用窄边设计，避免在导轨上占用过多安装空间，预留出足够的位置供其他战术配件安装，整体外轮廓做了圆角过渡处理，既避免尖锐棱角在操作时划伤射手，也能减少户外使用时的勾挂问题。

设计过程中优先考虑了3D打印的工艺适配性，选用PC材料作为打印基材，针对290摄氏度的打印温度参数，对部件的壁厚做了均匀化处理，所有受力部位的壁厚控制在2.5mm至3mm之间，既保证结构强度能够承受.22口径枪械的连续后坐力冲击，也避免壁厚差异过大导致打印过程中出现翘曲、层间剥离的问题。打印分辨率设置为0.2mm，是兼顾打印精度与打印效率的平衡参数，该精度下调节块的楔面配合间隙可以控制在0.05mm以内，既保证调节动作顺滑无卡滞，也不会因间隙过大导致调节虚位。安装边界方面，调节块的底部导轨卡槽严格适配标准21.2mm宽度的皮卡汀尼导轨，卡槽深度为4.5mm，侧面的锁紧螺丝孔采用M3标准螺纹，安装时可通过两颗内六角螺丝将调节块牢牢固定在导轨的任意位置，上部的瞄准镜安装面预留了标准瞄准镜环的安装孔位，孔距为30mm，适配市面上绝大多数主流竞赛级瞄准镜环的安装尺寸，无需额外做打孔改装即可直接装配使用。

从实际应用的细节考量，该调节块的调节行程设计为15MOA的总高程调节量，覆盖了小口径枪械常用射程内的弹道修正需求，调节旋钮的外圈做了滚花处理，射手在戴手套操作的情况下也能精准转动旋钮完成调节，旋钮表面标注了清晰的档位刻度，每一格对应0.25MOA的调节量，方便射手记录调校参数。部件内部的弹簧卡位结构采用嵌入式设计，避免弹簧外露进入沙尘导致卡位失效，所有活动配合面都预留了0.1mm的储油间隙，装配时涂抹少量润滑脂即可保证长期使用下的调节顺滑度，无需频繁拆解维护。针对3D打印件的层间强度问题，设计时将受力方向与打印层纹方向做了垂直排布，让后坐力的冲击方向垂直于打印层，避免层间受力开裂，同时在楔块的受力接触面做了0.2mm的加厚处理，抵消长期摩擦带来的磨损量，延长部件的使用寿命。
