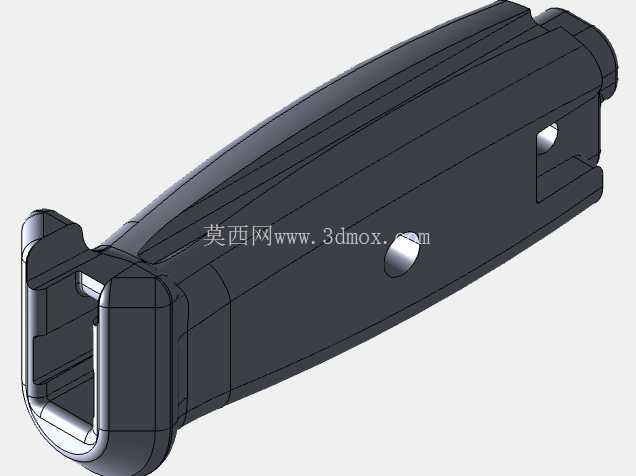

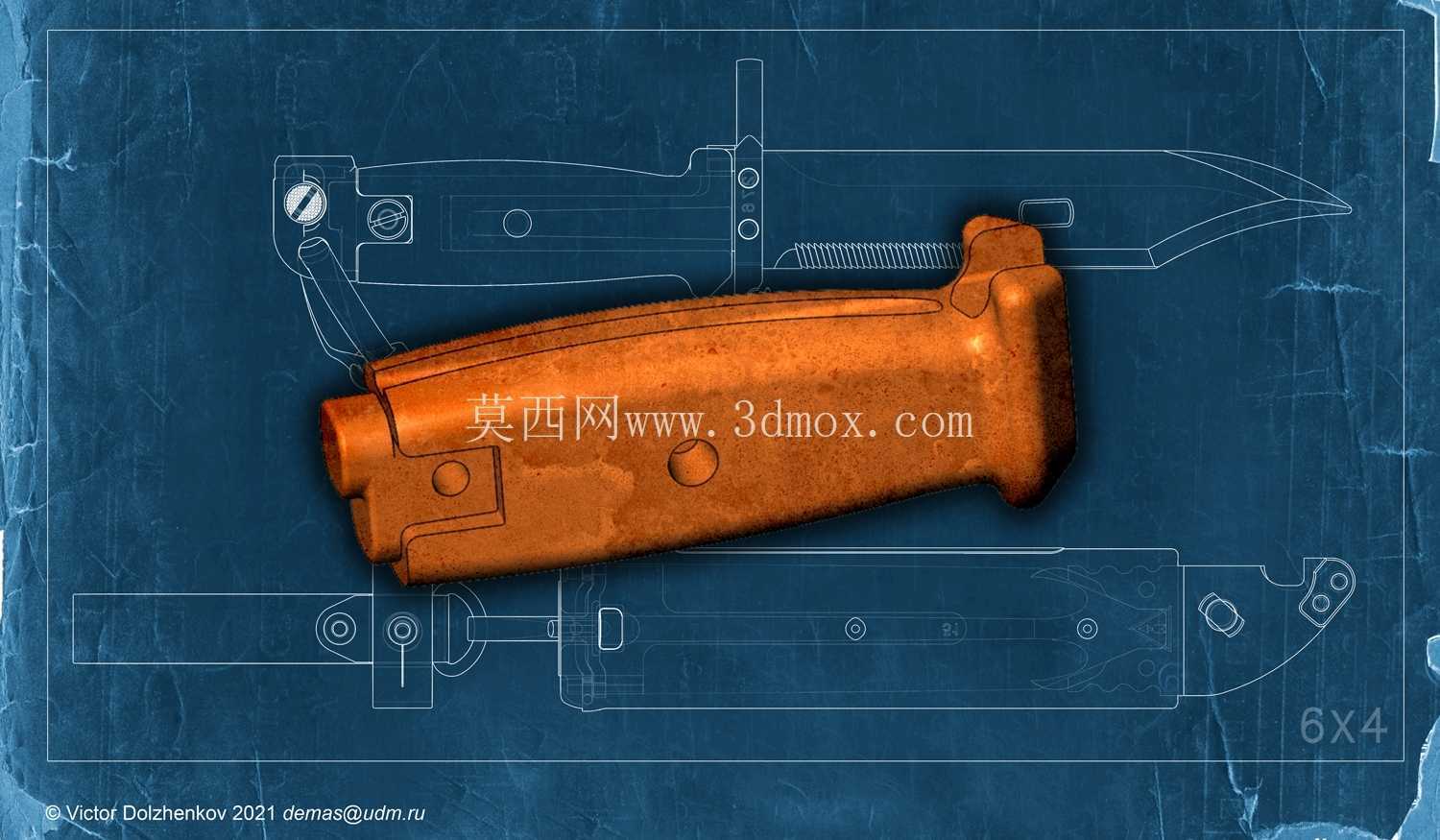

适配多型AK系枪械的6H4刺刀握把结构

在轻武器配套附件的结构设计领域，刺刀握把作为直接关联握持操控、装夹适配的核心部件，其结构合理性直接影响拼刺作业、刀具携行、多场景装拆使用的实际体验。本次拆解建模的6H4刺刀握把，是苏系AK系列枪族配套刺刀的核心握持构件，设计之初就充分考虑了跨枪型适配的通用性需求，并非单一型号枪械的专属定制件。

从实际应用场景来看，该握把不仅承担刺刀拼刺时的握持受力传导作用，还需满足刺刀作为多用途野外工具使用时的握持稳定性，同时要适配不同批次AK系步枪的刺刀座装夹接口，兼容AKM、AKMS、AK-74、AKS-74、AK-74M等多型主流AK衍生型号的装夹边界，无需额外修配即可完成快速装拆。在实际勤务使用中，士兵在低温、潮湿、戴战术手套的工况下握持，也需要握把表面的防滑结构提供足够的摩擦阻力，避免发力时打滑脱手。

从功能特性层面分析，该握把采用一体化注塑成型的结构设计，整体为符合人体手型的非对称曲面造型，握持区域的弧度贴合手掌自然弯曲形态，食指与无名指位置设置有内凹定位槽，配合表面的细微防滑纹理，即使在手掌出汗、沾染泥沙的工况下，也能保证握持力的稳定传导。握把内部设置有金属嵌件安装腔，用于固定刺刀的刀身连接销与挂环转轴，避免长期受力后塑料本体出现应力开裂；握把端部的定位凸台与刺刀座的限位槽精准匹配，装夹到位后可自动锁止，不会出现射击过程中刺刀松动移位的问题。握把侧面的两个圆形固定销孔，采用过盈配合设计，将内部金属衬套与塑料本体牢固结合，承受拼刺时的轴向冲击力时，可将受力均匀分散到整个握把本体，避免应力集中导致的结构断裂。

在设计思路上，该构件完全遵循原图纸的公差要求进行三维建模还原，所有安装孔位、定位凸台、曲面弧度均与实物测绘尺寸保持一致，没有做额外的结构简化。建模过程中优先保证安装接口的尺寸精度，握把与刀身连接的内槽尺寸公差控制在0.02mm以内，确保与金属刀身的装配间隙符合勤务使用要求；外表面的曲面过渡采用G2连续曲率设计，没有尖锐棱角，避免握持时硌手或者勾挂装具。考虑到实际生产中的注塑成型工艺需求，握把的壁厚设计保持均匀，基本维持在3.5mm左右，没有出现壁厚突变的区域，减少注塑过程中的缩痕、翘曲缺陷；所有转角位置均设置有R0.5-R1mm的工艺圆角，既提升了结构强度，也避免了注塑件的应力集中问题。

从外形尺寸与安装边界来看，该握把整体长度约112mm，最大握持直径约32mm，整体重量控制在28g左右，不会给刺刀增加过多额外重量。握把前端与刀身连接的接口宽度为18mm，适配6H4刺刀标准刀身的尾部连接尺寸；后端的挂环转轴孔直径为4mm，与刺刀的保险挂环精准配合；侧面两个固定销的中心距为42mm，销孔直径3mm，与内部金属衬套的过盈量为0.05mm，保证装配后不会出现销钉松动脱出的问题。装夹到步枪刺刀座时，握把下端的定位缺口深度为5mm，可完全卡入AK系步枪通用刺刀座的限位凸台，装夹后握把与枪管轴线的夹角保持12度，符合拼刺时的发力角度要求，不会出现握持时手腕角度别扭的问题。

在结构强度校核层面，该握把的设计可承受轴向1500N的冲击力不发生断裂，侧向300N的弯折力不出现永久变形，完全满足轻武器附件的勤务使用强度要求。握把表面采用橘红色硬质氧化质感的外观处理，既可以在野外环境中快速识别刺刀位置，也具备一定的耐磨损、抗腐蚀能力，长期在潮湿、高盐雾环境下使用也不会出现表层脱落或者本体锈蚀的问题。对于枪械附件设计、轻武器配件复刻、战术装备改装的从业者而言，该三维模型完整还原了原品的所有结构细节，可直接用于3D打印验证、注塑模具开发、配件改装适配等场景，所有安装面的尺寸均经过实物校验，不存在装配干涉问题。
