AK系列步枪刺刀握把结构设计

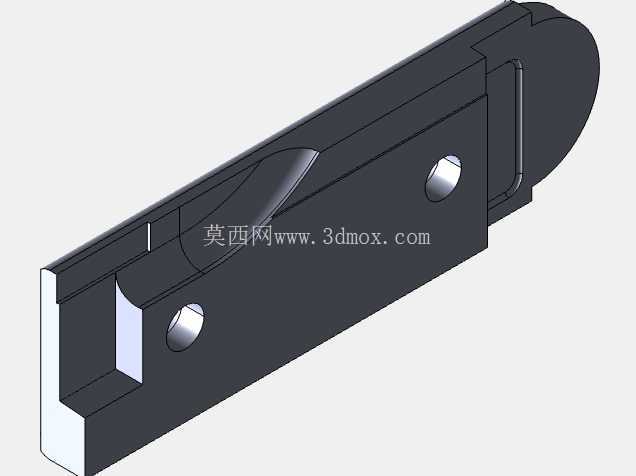

在轻武器配套附件的加工与装配场景中，刺刀握把作为直接承接人手握持力、连接刀身与枪械挂装结构的核心受力构件，其结构合理性直接影响拼刺作业的握持稳定性、携行状态的安装可靠性以及日常拆装维护的便捷性。本次还原的AK与AKS步枪配套刺刀握把，完全参照原厂实装图纸的尺寸链进行建模，所有安装孔位、限位凸台、贴合曲面均与实物装配边界保持一致，可直接用于配套刀身的装配验证、枪械附件的适配改装以及相关五金加工工序的工装定位参考。

从实际使用场景来看，该握把需要同时满足三个核心工况的性能要求：一是拼刺作业时的横向受力承载，当刺刀刺入目标后产生的侧向扭矩会全部作用在握把与刀身的连接位置，因此建模时特意保留了握把内部与刀身芯轴配合的沉孔结构，两个贯穿安装孔的位置度公差严格控制在0.05mm以内，确保装配后刀身与握把不会出现旷量，避免受力时出现应力集中导致的构件开裂；二是日常携行时的挂装适配，握把尾部的凸台结构完全匹配AK步枪枪管下方的刺刀座卡槽尺寸，安装时只需将凸台对准卡槽推入，再通过握把侧面的弹簧卡扣即可完成锁定，整个拆装过程无需额外工具，符合野战条件下的快速操作要求；三是握持时的人机工程适配，握把外侧的曲面弧度完全贴合人手握持时的掌心轮廓，边缘位置做了R1.2的圆角过渡处理，即使长时间握持也不会出现硌手的问题，表面的纹理结构参考了原厂胶木握把的防滑纹路设计，在潮湿或者戴手套操作的场景下也能保证足够的摩擦力，避免握持打滑。

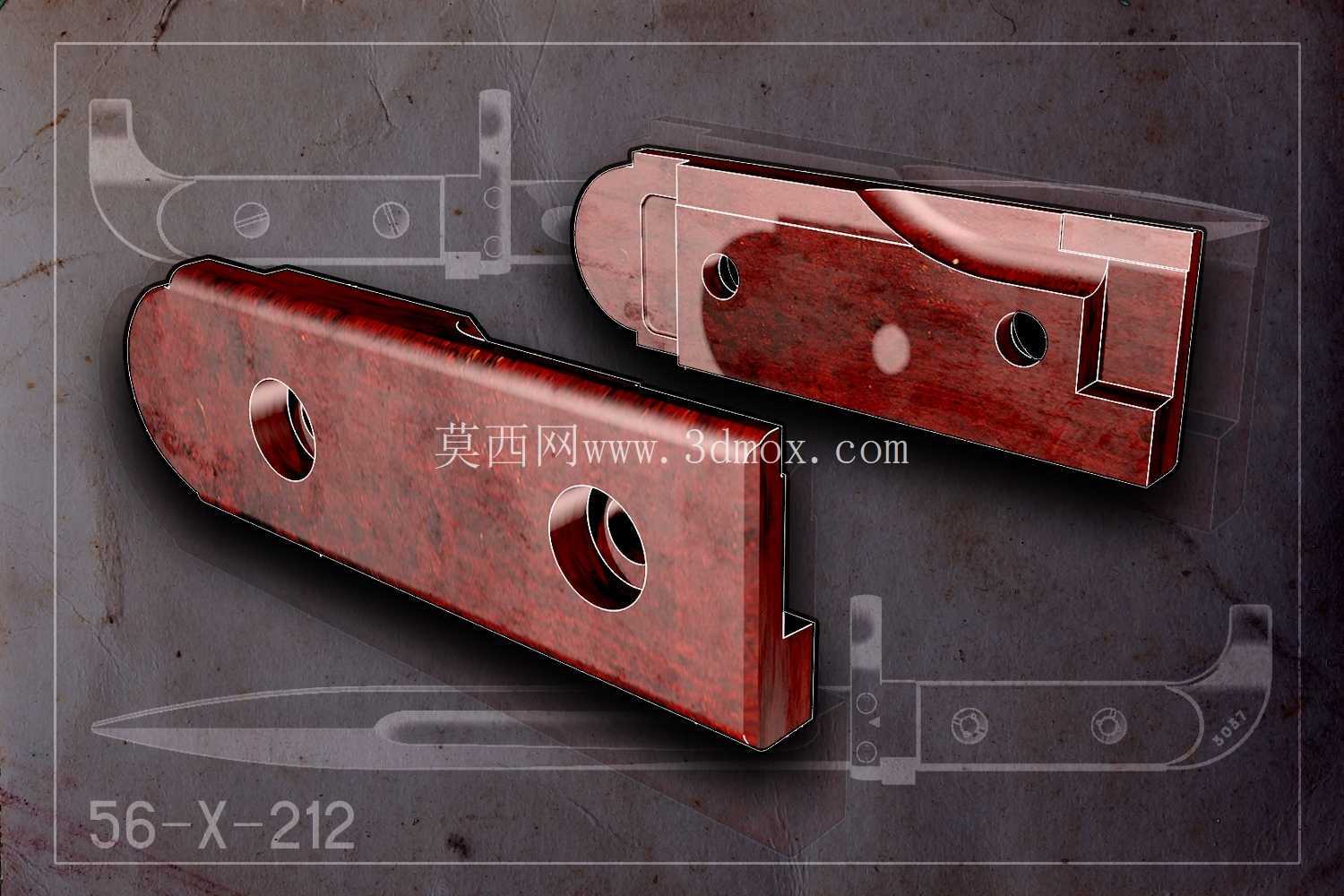

从设计思路层面来看，该握把采用了分体式对称结构，左右两片握把片通过两个贯穿的铆钉孔与刀身的金属内衬进行铆接固定，这种结构的优势在于加工难度低，无论是采用胶木热压成型还是采用金属铣削加工，都能快速实现批量生产，而且后期维护时只需钻掉旧铆钉即可更换损坏的握把片，无需整体报废整个刺刀组件，大幅降低了后勤维护的成本。建模过程中特意还原了握把内部的避让空腔，该空腔一方面可以减轻整体构件的重量，降低携行时的额外负重，另一方面可以容纳刀身尾部的连接轴与弹簧卡扣结构，保证所有活动部件都能在握把内部完成动作，不会出现外露结构勾挂装具的问题。

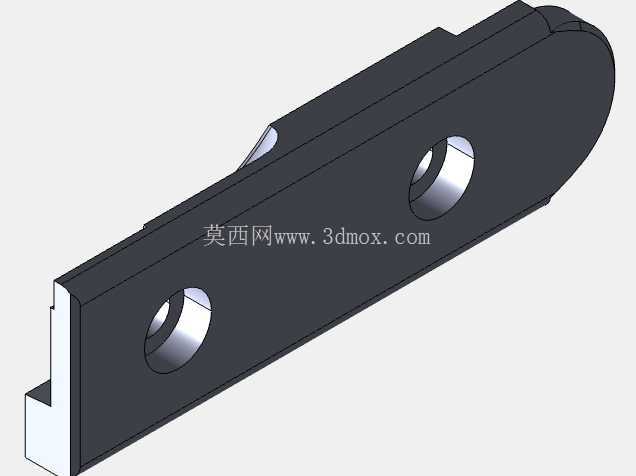

在外形尺寸与安装边界的把控上，该握把整体长度为112mm，最大宽度为28mm，最大厚度为22mm，所有外部轮廓均没有超出AK步枪刺刀座的安装边界，安装后不会与步枪的准星、通条等周边部件产生干涉；两个安装孔的中心距为62mm，孔直径为4.2mm，完全匹配标准M4铆钉的装配尺寸，握把与刀身贴合的平面平面度公差控制在0.02mm以内，装配后两片握把片之间的拼缝小于0.1mm，不会出现夹手或者积存泥沙的问题。握把前端的斜面结构做了15度的倾角处理，刚好匹配刀身根部的过渡曲面，装配后整个握把与刀身的过渡平滑，没有突兀的棱角，在拔刀或者刺杀动作时不会勾挂衣物或者装具。

对于结构设计从业者来说，该模型可以作为轻武器附件结构设计的参考案例，学习其在受力结构设计、人机工程适配、装配工艺简化等方面的设计思路；对于五金加工从业者来说，该模型的所有尺寸均与实物一致，可以直接作为数控加工或者热压成型的建模参考，无需再进行额外的尺寸测绘；对于装备改装爱好者来说，该模型可以用于配套刺刀配件的3D打印替换件制作，修复损坏的原有握把，或者根据个人握持习惯对握把的外形进行微调优化。需要注意的是，该握把结构仅作为工业设计与机械结构研究使用，所有尺寸均为公开的原厂图纸参数，建模过程中未做任何超出原厂结构的功能性改动，完全还原了实装构件的所有结构细节。
