定制型通讯设备安装立柱承载架

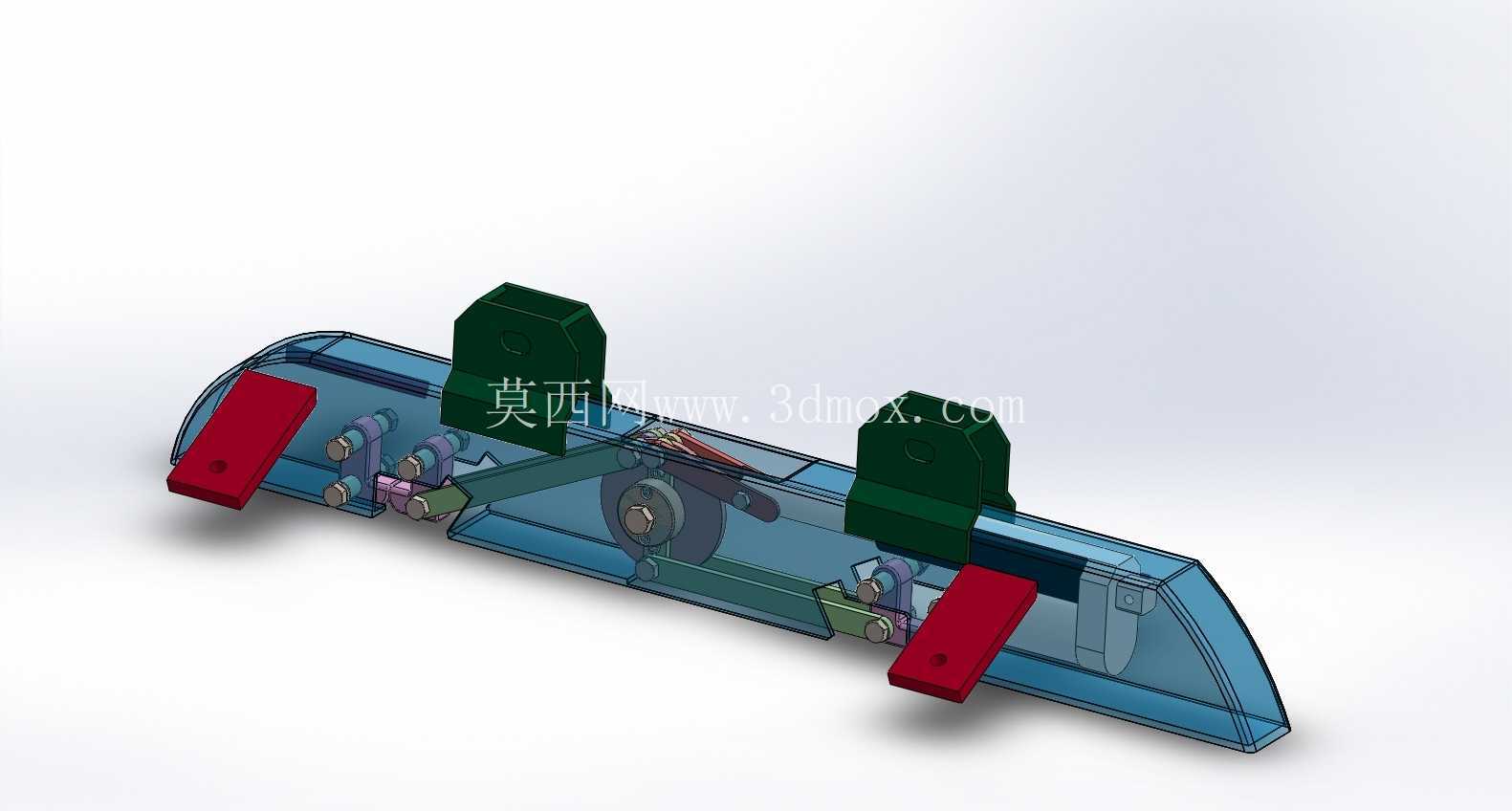

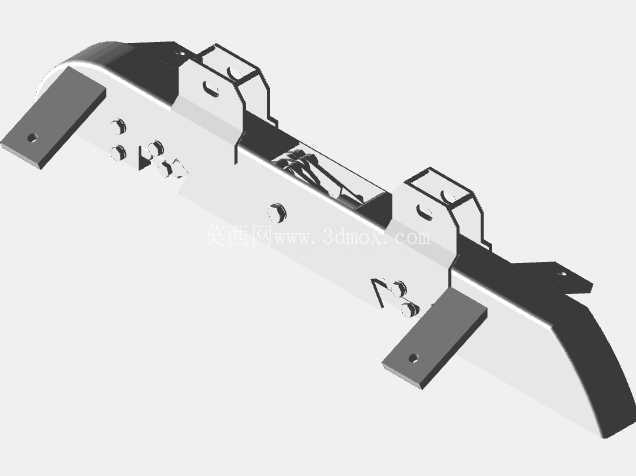

　　这款定制型立柱承载架主要面向户外通讯站点、野外作业临时通讯点位的设备搭载需求设计，整体采用半包覆式长条形主体结构，主体外壳做了圆弧过渡处理，避免野外布设时尖锐棱角造成的安装磕碰、线缆刮损问题。从结构布局来看，架体沿长度方向设置了两处高位安装支座，两处支座采用对称式定位设计，支座底部与架体内部的承载横梁做了一体化嵌合连接，可直接搭载对应规格的通讯信号收发模块，支座接触面预留了标准安装孔位，无需额外打孔即可完成模块的快速固定，适配野外快速布设的作业要求。

　　架体两端设置的红色安装支耳为主要受力固定点位，支耳采用向外延伸的悬挑设计，支耳上的长圆形安装孔可适配一定范围内的安装位置偏差，降低现场安装时的对位精度要求，即使在安装基面存在小幅不平整的情况，也能通过调整紧固件位置完成架体的水平校准。架体内部预留了完整的走线空间，收发模块的连接线缆可直接沿架体内腔布设，避免线缆外露造成的老化、拉扯损坏问题，内腔中设置的多组小型传动与定位组件，可实现搭载模块的小范围角度微调，满足不同点位的信号对准需求，无需整体拆卸架体即可完成角度调整作业。

　　从安装边界来看，架体整体为长条形卧式结构，安装时仅需固定两端支耳即可完成整体固定，不需要额外搭建辅助支撑结构，对安装基面的承载要求较低，可直接固定在水泥基面、金属塔架立面、临时作业平台等多种安装场景下。主体外壳采用半透明可视化设计，日常巡检时可直接观察内部组件的运行状态、线缆连接情况，无需频繁拆卸外壳即可完成常规检查作业，大幅降低野外运维的工作量。架体的结构设计充分考虑了野外环境的使用需求，所有外部连接点位都做了沉孔设计，紧固件安装后不会突出架体表面，避免长期户外使用后紧固件锈蚀造成的拆卸困难，同时减少风阻对架体稳定性的影响。

　　内部承载结构采用分层设计，将传动组件、走线空间、模块安装位做了明确分区，避免不同功能部件之间的干涉，后期维护更换部件时可单独拆卸对应区域的结构件，不需要整体拆解架体。两处高位安装支座的高度经过精准测算，搭载对应通讯模块后，模块信号发射面不会被架体本身遮挡，同时两个模块之间的间距满足信号互不干扰的距离要求，避免同架搭载的模块出现信号串扰问题。两端的安装支耳做了加厚处理，支耳与主体架体的连接位置设置了加强筋结构，可承受户外大风环境下的横向载荷，避免架体出现晃动、变形问题，保证搭载的通讯模块始终处于稳定的工作姿态。架体整体的外形尺寸经过优化，在满足内部组件安装、模块搭载空间需求的前提下，尽可能压缩了整体体积与重量，方便野外运输与单人安装作业，不需要大型吊装设备即可完成布设，适配复杂地形下的通讯点位搭建需求。
