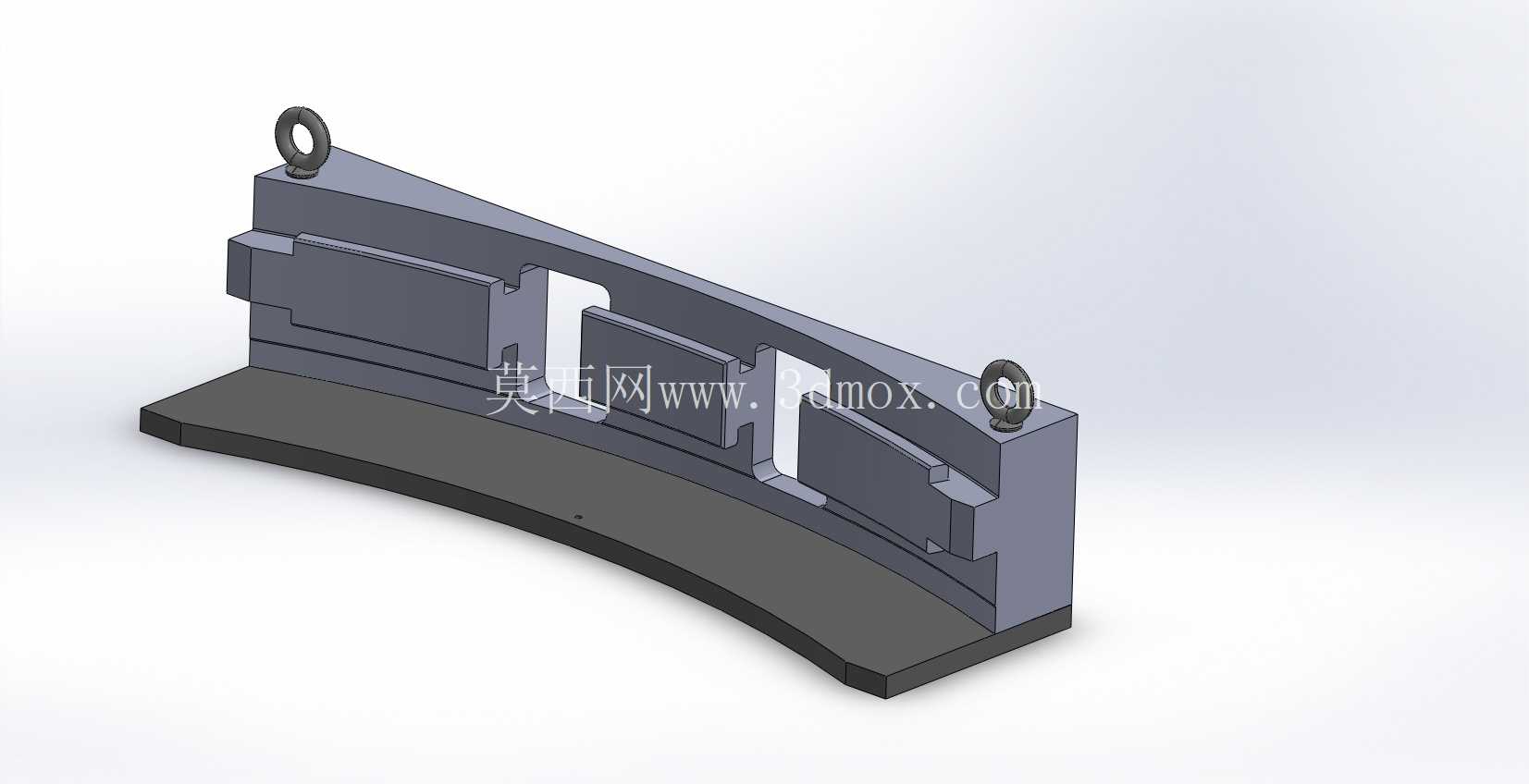

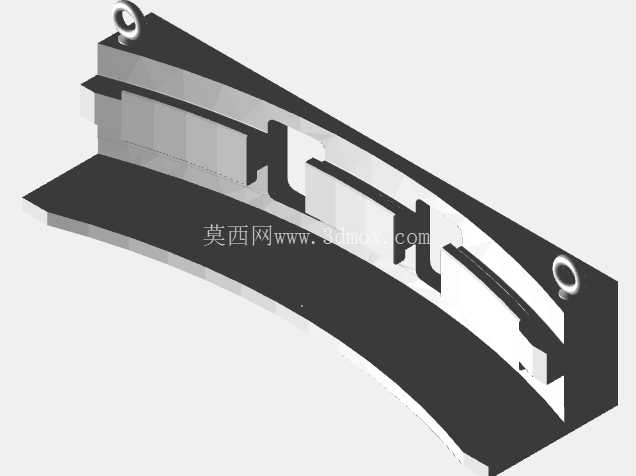

工业输送线侧边导向挡边结构设计

该结构主要应用于各类皮带输送机、滚筒输送线的侧边限位场景，在生产车间的物料转运、包装线工件输送、仓储分拣线货料传输环节中，承担防止物料偏移、掉落的核心作用，适配常规箱装物料、袋装原料、规则工业工件的输送导向需求，可直接加装在现有输送设备的机架侧边，无需对原有输送主体结构做大规模改动。从功能特性来看，该挡边结构采用分段式模块化设计，单段挡边的安装孔位采用长圆孔设计，可根据输送物料的实际宽度做横向位置微调，适配宽度范围在300mm到1200mm之间的常规输送线体，挡边与输送面的垂直高度可根据物料高度调整安装支架的固定位置，常规安装状态下挡边高出输送面50mm到150mm区间，可覆盖绝大多数轻工、电子、包装行业的输送物料限位需求。设计过程中优先考虑了现场安装的便捷性，整体结构没有复杂的异形加工件，所有组成部件均采用常规型材与板材折弯加工，支架部分采用等边角钢焊接成型，挡边主体采用1.5mm到3mm厚度的冷轧钢板折弯，折弯边做了R3的圆角处理，避免尖锐边角划伤操作人员或者刮损输送物料的外包装。安装边界方面，单段挡边的标准长度为1000mm，相邻两段挡边之间采用插接式连接结构，连接缝隙控制在2mm以内，不会出现卡滞物料的情况，支架与输送线机架的连接采用通用的T型螺栓或者抱箍结构，既可以适配铝型材机架的输送线，也可以适配方管焊接机架的输送设备，安装时不需要在原有机架上做大面积焊接作业，可快速完成拆装调整。在实际使用场景中，该挡边结构可配合输送线的转弯段、上下料段做局部加高或者角度调整，在输送线的接驳位置，挡边可做喇叭口式的导向开口设计，引导物料从一条输送线平稳过渡到另一条输送线，避免物料在接驳位置出现卡堵、掉落的情况。结构的受力设计上，考虑到输送过程中物料对挡边的侧向挤压力，支架的固定间距设置为500mm一个，在输送较重工件的场景下，可将支架间距加密到300mm，保证挡边不会因为长期受侧向力出现变形弯折，挡边与物料接触的表面做了光滑打磨处理，不会对物料表面造成刮擦损伤，针对有防腐需求的使用场景，挡边表面可做喷塑或者镀锌处理，适配潮湿、有轻度腐蚀的生产车间环境。整个结构的设计没有冗余的复杂部件，所有易损位置都做了加强处理，日常维护只需要定期检查固定螺栓的紧固情况即可，不需要做特殊的保养作业，可长期稳定运行在连续生产的输送线体上，有效降低物料输送过程中的掉落、偏移故障率，提升整条输送线的运行稳定性。
