涂装生产线底漆托盘进料支撑构件

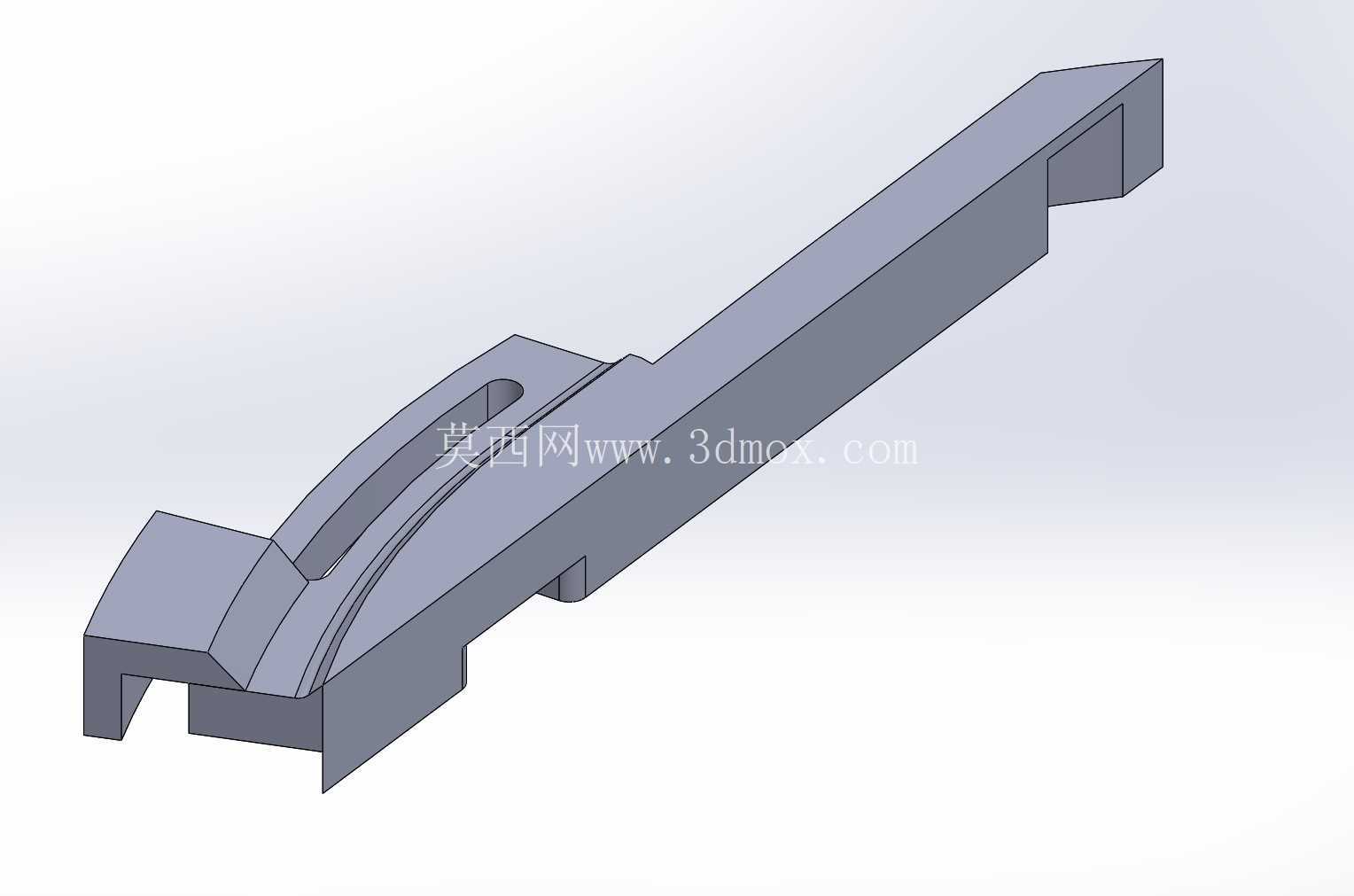

　　在连续式工件表面涂装生产线的底漆喷涂工位，这类进料支撑构件是衔接上游输送线与底漆托盘定位工位的核心接触部件，主要承担待喷涂工件载具的导向、承托与精准送进功能，避免托盘在进料过程中出现偏移、卡滞，进而影响底漆喷涂的均匀性与工位节拍稳定性。从实际产线运行的工况来看，该构件直接安装在底漆工位进料端的机架安装面上，整体采用长条形悬臂式结构设计，主体截面为带加强筋的矩形构型，长度方向完全覆盖托盘进料的全行程导向范围，安装端设置有与机架型材匹配的卡槽定位结构，无需额外加工复杂安装孔位即可快速完成装配定位，安装后整体与输送平面保持平行，导向面的平面度公差控制在0.1mm以内，避免托盘行进过程中出现跳动。

　　构件的进料端做了斜角导向过渡设计，当上游输送线将载有工件的底漆托盘输送至工位入口时，斜角结构可以自动修正托盘的小幅位置偏差，将托盘平顺导入支撑导向面，无需人工对位调整；中段设置的弧形让位槽结构，是为了避让托盘底部的定位凸块，同时槽体两侧的凸起筋条可以与托盘底部的导向槽形成嵌合配合，限制托盘在垂直于进料方向的自由度，保证托盘行进过程中横向偏移量不超过0.2mm，确保后续底漆喷涂的喷枪轨迹与工件位置完全匹配。构件末端设置的挡止定位结构，能够在托盘行进至喷涂工位预设位置时提供硬限位，配合工位的顶升定位机构完成托盘的最终固定，避免喷涂过程中托盘出现位移。

　　从结构强度设计角度，该构件主体壁厚根据承载需求做了差异化分配，承载导向面的壁厚设置为5mm，保证长期接触摩擦下的耐磨性能，非接触的侧面区域做了减薄处理，在保证整体结构刚性的前提下降低构件自重，减少安装机架的负载；所有棱边均做了R2以上的圆角处理，避免长期运行过程中棱边磨损托盘底部的防滑垫层，同时也能减少操作人员调整工位时被锐边划伤的风险。在实际产线升级改造场景中，这类支撑构件的尺寸边界完全适配现有40系列工业铝型材机架的安装槽距，安装孔位与原有老旧支架的孔位完全重合，替换时无需对现有机架进行二次加工，单工位的构件替换时间可控制在15分钟以内，不会长时间占用产线停机时间。

　　替换该优化后的支撑构件后，托盘进料过程的卡滞率大幅下降，单工位的进料节拍从原有的每小时1500件提升至2800件，同时因为导向精度的提升，底漆喷涂的过喷量减少，涂料利用率得到明显提升，也降低了工位周边漆雾清理的维护频次。构件的导向面在设计时预留了0.5mm的磨损余量，长期运行出现磨损后仅需对导向面进行打磨修复即可继续使用，无需整体更换构件，降低了产线的长期运维配件成本。针对底漆工位存在漆雾附着的工况，构件的外表面设计为光滑无死角的平面结构，没有容易积漆的凹槽缝隙，日常维护时仅需用铲刀即可快速清理表面附着的漆层，不会因为漆层堆积导致托盘导向间隙变小出现卡滞。
