便携密封搅拌瓶逆向结构三维造型

　　该模型围绕一款带盖密封搅拌瓶开展逆向结构还原，重点处理桶身、顶盖、提手压片、侧壁防滑区以及底部承载区域之间的装配关系。实物属于小型手持混合容器，常见于实验室小样配制、餐饮粉料冲调、健身营养粉摇匀、户外便携饮品制备以及小型化工辅料预混等场景。它的核心作用不是提供大功率搅拌，而是通过封闭腔体配合内部搅拌件或手动摇晃，使液体、粉末、颗粒在有限空间内快速混合，同时避免外溢和交叉污染。

　　从外观结构看，瓶体采用近似圆桶的回转形态，上部通过顶盖形成封闭边界。顶盖边缘设置环形扣合结构，用于与瓶口外缘配合，承担密封和限位功能。盖顶并非简单平面，而是带有隆起曲面和局部安装座，能够容纳提手压片及铰接区域。压片呈扁平长条状，一端通过销轴或卡扣与盖体连接，另一端覆盖盖顶开孔区域；该开孔可作为投料口、饮用口或搅拌轴避让位，具体功能取决于产品配置。逆向建模时，需要先依据点云或扫描轮廓确定盖体分型线，再分别建立外曲面、内密封面、止口台阶和铰接支座，避免只做外观而忽略装配厚度。

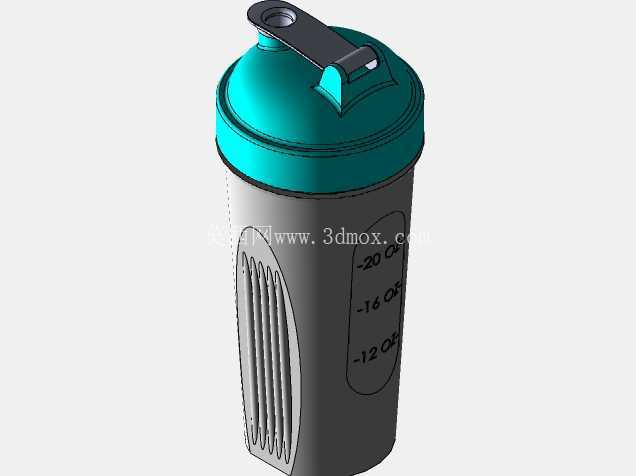

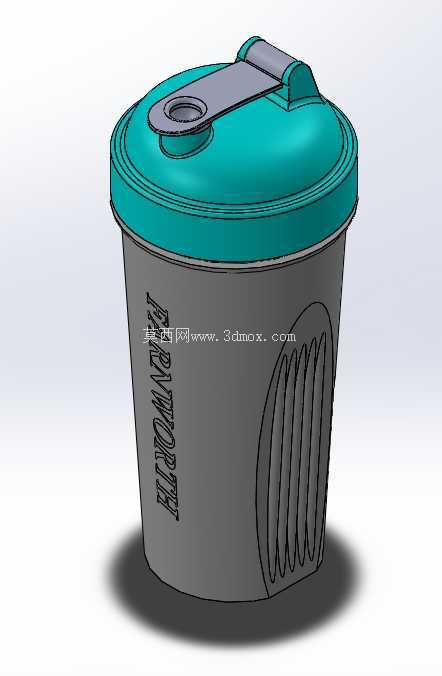

　　瓶身侧壁保留了明显的品牌浮雕区域和竖向防滑凹槽。浮雕文字沿圆柱面分布，建模时不能直接以平面文字替代，应将草图文字投影到柱面后生成包覆或凹凸特征，保证字符高度、走向和曲率连续。侧壁另一侧的多道竖向椭圆凹槽兼具防滑和加强作用：手持摇晃时，凹槽增加手指摩擦边界；受侧向挤压时，凹槽周边的曲面过渡又能提高局部刚度。该区域不宜做成尖锐深槽，实际结构中槽底应保留圆角，以降低注塑应力集中，也便于清洗和脱模。

　　尺寸边界方面，整体高度由瓶身直筒段、底部圆角过渡和盖体扣合高度共同决定，外径则以瓶口密封直径为关键约束。瓶身下部直径略稳定，适合放置在桌面或杯架中；上部盖体直径与瓶身接近，但外缘有一圈加厚唇边，形成视觉分界和装配定位。提手压片展开后会超出盖顶局部轮廓，因此在包装堆叠或设备托架设计时，不能只按圆柱外径计算占用空间，还需考虑压片翻转后的高度和水平投影。若用于自动冲调设备或车载杯位，压片收起状态下的最高点、盖顶凸起宽度以及瓶底接触圆直径都应纳入干涉检查。

　　结构设计思路上，这类容器通常优先保证密封可靠性、手持便利性和清洗可达性。瓶口与盖体之间需要有连续压紧面，若采用螺纹连接，则模型中应体现螺距、牙型和旋合长度；若采用卡扣旋盖，则需表达扣位斜面、锁止角和密封槽。盖顶压片与支座之间存在小幅转动关系，铰接孔应保持同轴，压片下方可设置软胶垫片或塞体，以封闭开孔。瓶底建议保留圆角和环形支撑面，既减少放置时的滑移，也避免薄壁底部因集中受力而产生白痕。

　　在三维复刻过程中，曲面质量比单纯堆特征更重要。瓶身主体可由旋转特征生成基础实体，再对侧壁凹槽进行切除或加厚处理；顶盖因包含自由曲面和多个局部凸台，适合先搭建主曲面，再通过修剪、加厚和布尔组合完成细节。提手压片虽然外形扁平，但其端部圆弧、孔位和与盖顶的贴合间隙必须单独校核。装配模型中应保留盖体闭合、压片开启和压片关闭等典型位置，用于检查运动行程、接触关系和外观分缝。

　　从工程应用角度看，该逆向成果可用于产品仿制分析、包装容器结构改进、3D打印样件验证以及注塑模具前期方案讨论。设计人员可在现有外形基础上调整瓶口密封形式、增大防滑区域、优化盖顶铰链强度，或增加内部搅拌球、滤网、刻度线等功能结构。对于需要小批量试制的场景，还可依据模型评估壁厚均匀性、拔模方向和分模线位置，使外观逆向数据进一步转化为可制造的结构方案。
