船用九款规格导缆器模块化构件

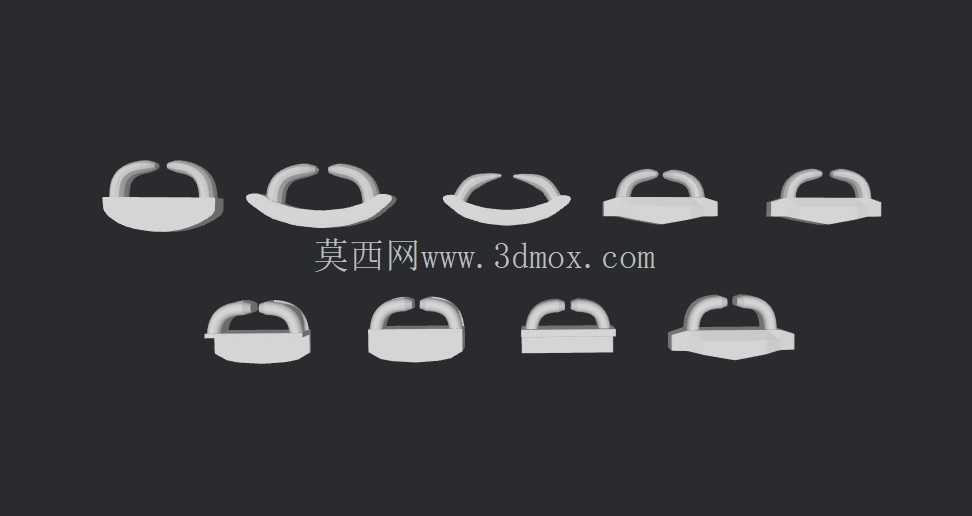

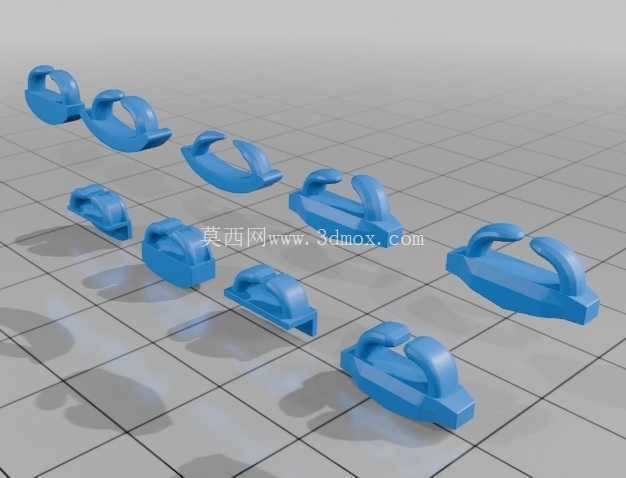

在船舶系泊作业的甲板布局中，导缆器是承担缆绳导向、约束缆绳位移、分散系泊载荷的核心甲板附件，其安装位置通常沿船舷侧、艏艉系泊区域均匀排布，直接关系到船舶靠泊、锚泊作业过程中缆绳的受力状态与使用寿命。本次设计的导缆器构件共包含9种差异化结构类型，单构件基准长度设定为10毫米，可适配不同缆径、不同系泊角度、不同甲板安装空间的布局需求，覆盖小型作业艇到中型内河船舶的系泊导缆场景。

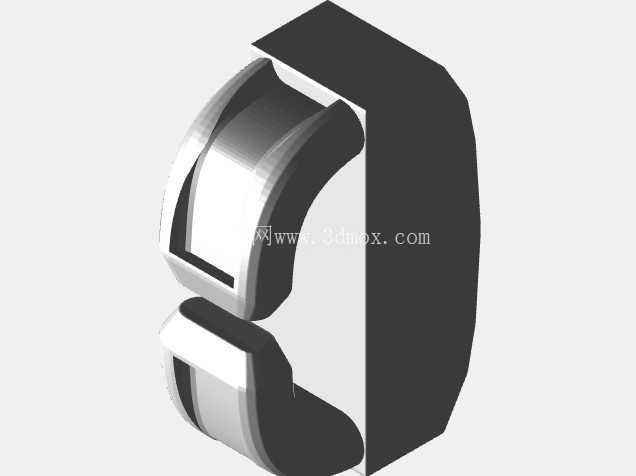

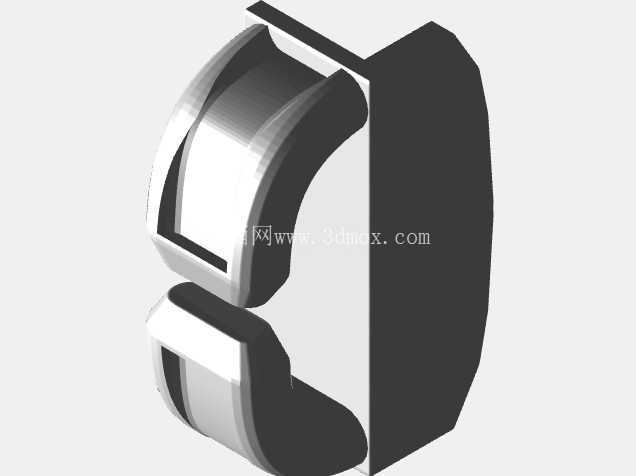

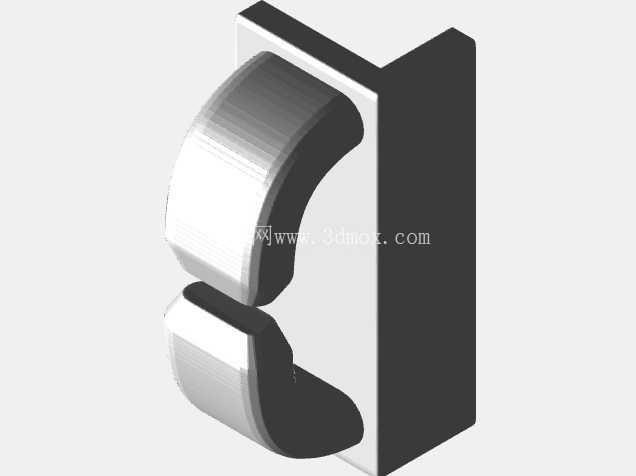

从实际工程应用角度看，不同船型的系泊工况差异极大：艏部区域受风浪流冲击载荷更大，导缆器需要更高的结构强度与更宽的缆绳导向槽，避免缆绳在大幅摆动过程中出现卡滞、磨损；舷侧区域的导缆器需要适配多方向系泊角度，通常采用开口式弧形结构，允许缆绳在一定角度范围内自由偏转，减少缆绳与构件边缘的剪切摩擦；艉部区域的导缆器多配合系泊绞车使用，需要更精准的缆绳导向限位，避免缆绳在收放过程中出现跳绳、乱绳问题。本次设计的9款导缆器正是针对这些差异化工况做了结构区分：其中5款为上开口式结构，适配舷侧区域快速挂缆、多方向导缆的需求，开口弧度经过反复校核，可保证缆绳在左右30度偏转范围内始终与构件圆弧面接触，无尖锐棱角接触点；剩余4款为半封闭式结构，适配艏艉高载荷区域的导缆需求，顶部限位结构可避免缆绳在受冲击载荷时从导缆槽脱出，底座安装面做了加厚处理，可承受更大的系泊拉力载荷。

设计过程中首先明确了安装边界约束：所有构件的底座安装孔位统一采用标准化间距，可适配同规格的甲板焊接底座或螺栓固定底座，不同结构类型的导缆器可在同一安装基座上互换，降低船舶运维过程中的备件储备成本。构件的导缆槽圆弧半径统一按照适配6-12毫米直径缆绳的标准设计，槽面做了圆弧过渡处理，无加工尖角，可大幅降低缆绳在反复牵拉过程中的磨损速率，延长缆绳更换周期。从建模逻辑上看，所有构件均采用参数化建模方式构建，基础轮廓草图先确定导缆槽的中心圆弧轨迹，再根据不同结构类型添加顶部限位、侧边加强、底座加厚等特征，不同型号之间的特征可快速替换调整，方便后续根据实际船型需求做参数化修改，比如调整导缆槽宽度适配更大直径缆绳，或者调整底座尺寸适配特殊安装位置。

在实际选型过程中，设计人员需要根据船舶的系泊布置图，对应每个系泊点的缆绳走向、最大系泊载荷、安装空间尺寸选择对应型号的导缆器：比如甲板空间局促的区域，可选择底座尺寸更小的紧凑型导缆器；缆绳偏转角度大的区域，选择开口弧度更大的宽幅导缆器；受冲击载荷大的区域，选择带顶部限位的加强型导缆器。本次设计的9款构件基本覆盖了常规中小型船舶甲板系泊系统的导缆需求，所有结构的壁厚、过渡圆角均按照船舶甲板附件的通用强度标准设定，可直接用于三维布局装配、干涉检查，也可作为后续生产加工的结构参考，在船舶三维设计的甲板布署阶段，可直接将对应型号的导缆器装配到甲板预定安装位置，检查与周边系泊绞车、带缆桩、甲板舷墙的空间干涉情况，提前规避安装位置冲突问题，减少后期现场施工的调整工作量。

需要注意的是，导缆器的安装位置需要与带缆桩、系泊绞车的缆绳出线角度保持匹配，保证缆绳从绞车引出后经过导缆器时的转折角度不超过设计允许值，避免缆绳出现过大的弯折应力，这也是在三维装配阶段需要重点校核的内容，本次构建的导缆器模型可直接用于该类角度校核、空间布局验证工作，帮助设计人员快速完成系泊系统的甲板布局优化。
