轮式支撑结构加农炮仿真机械结构

这款轮式支撑的加农炮机械结构，在军工教具研发、国防科普展陈、战术模拟场景搭建中有着明确的应用定位，区别于实战化装备的严苛工况要求，该结构更侧重结构原理的直观呈现与装配逻辑的可拆解性，方便结构设计从业者拆解研究大口径火炮的支撑受力逻辑、俯仰调节的运动路径。从实际用途来看，该结构可作为科普场馆的互动展项核心部件，也可作为院校机械专业讲解重载支撑结构、回转机构设计的教学载体，还能为战术沙盘的等比例缩放建模提供结构参考，还原火炮在野战场景下的移动支撑特性。

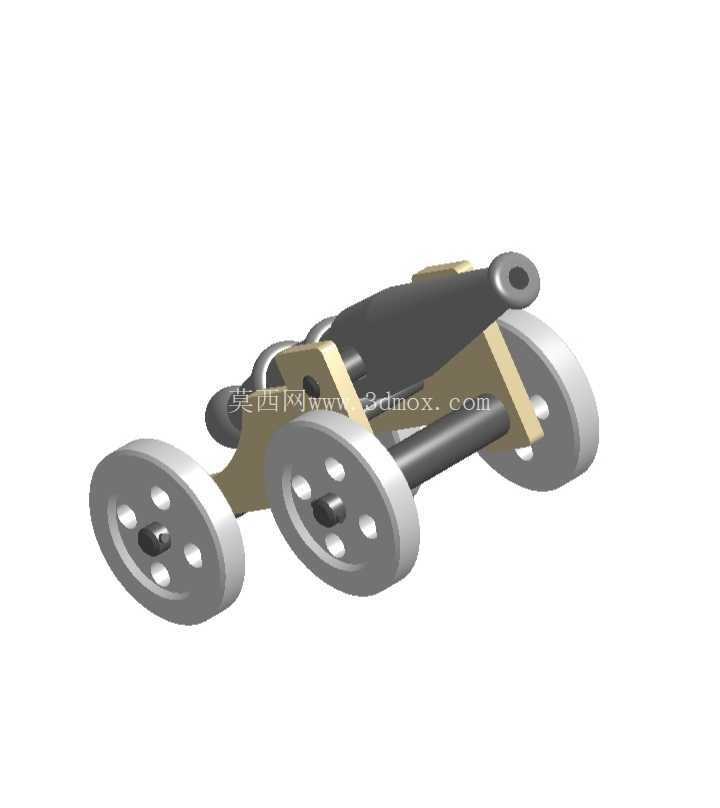

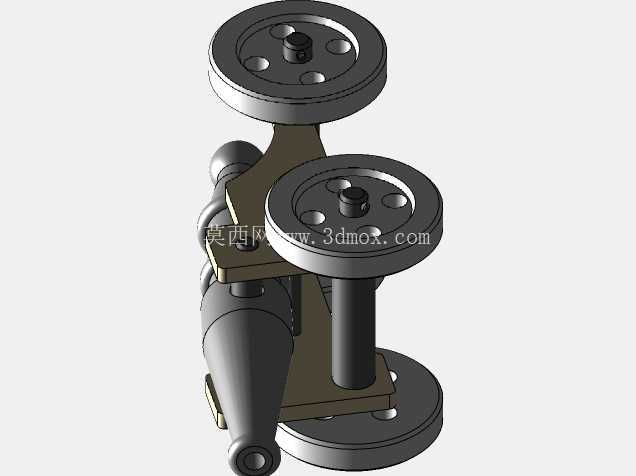

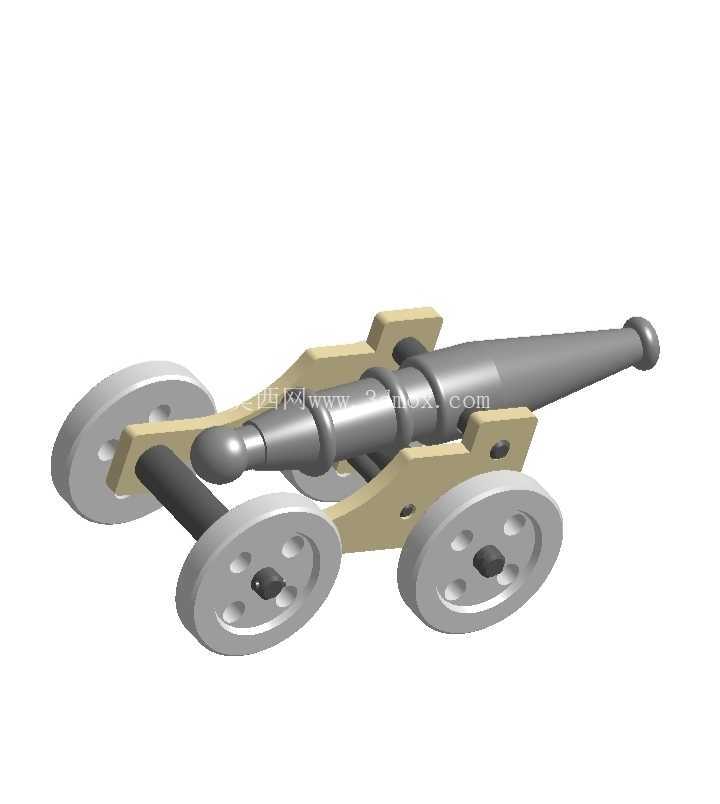

从功能特性上拆解，整套结构分为炮身主体、上下双层轮组支撑、立式回转立柱、底部固定基座四个核心模块。炮身部分采用锥筒式外形设计，内部预留了模拟炮膛的空腔结构，炮身尾部设置了模拟击发机构的装配位，可搭配简易的触发演示组件完成后坐力模拟的动作演示；上下两层轮组并非传统火炮的行走轮结构，而是承担了俯仰角度调节时的滚动支撑作用，轮缘处做了圆弧过渡处理，避免俯仰转动时出现卡滞，每个轮盘上均匀开设了四个减重孔，在保证轮盘结构刚度的前提下降低整体自重，轮盘中心的轴孔与支撑轴采用间隙配合，转动阻尼控制在手动可顺畅拨动、松手后可停留在任意调节角度的区间，适配演示场景下的角度固定需求。

设计思路上，整套结构优先考虑了装配的便捷性与结构的可视性，没有采用实战火炮的焊接式炮架结构，而是全部采用螺栓连接的装配式设计，所有连接孔位都做了沉头处理，保证外表面无突出的螺栓端头，既提升了外观的整洁度，也避免演示操作时出现剐蹭。支撑炮身的支架采用弯折式钣金结构，支架与炮身的连接点设置在炮身重心靠前的位置，保证俯仰调节时的操作力最小，同时支架与立式立柱之间设置了加强筋板，抵消炮身俯仰时产生的倾覆力矩，避免立柱受侧向力出现变形。底部基座采用圆盘式结构，基座上开设了四个对称的安装孔，可通过螺栓固定在展示台或者移动小车上，安装孔的位置避开了内部的回转轴承装配位，不会影响立柱的360度水平回转动作。

外形尺寸与安装边界方面，整套结构的总高度控制在适配桌面展示的区间，底部基座的直径小于常规展示台的单块台面宽度，水平回转时的最大外轮廓不超出基座直径的1.2倍，不会占用过多的展示空间；轮组的外伸宽度小于炮身最大直径的1.5倍，保证整体结构的稳定性，即使在水平回转到最大角度、炮身俯仰到最低位置时，整体重心依然落在底部基座的支撑范围内，不会出现倾翻风险。安装时仅需要保证基座固定面的平面度误差不超过1mm，就能保证立柱回转时无卡顿，轮组与炮身的接触面间隙均匀，俯仰动作顺畅。整套结构的运动副都做了无外露润滑的设计，适合长期在室内展陈场景使用，不需要频繁维护保养，所有易磨损的轴套部位都采用了自润滑材质，长时间反复操作演示也不会出现明显的磨损间隙。
