四旋翼FPV穿越竞速无人机结构设计

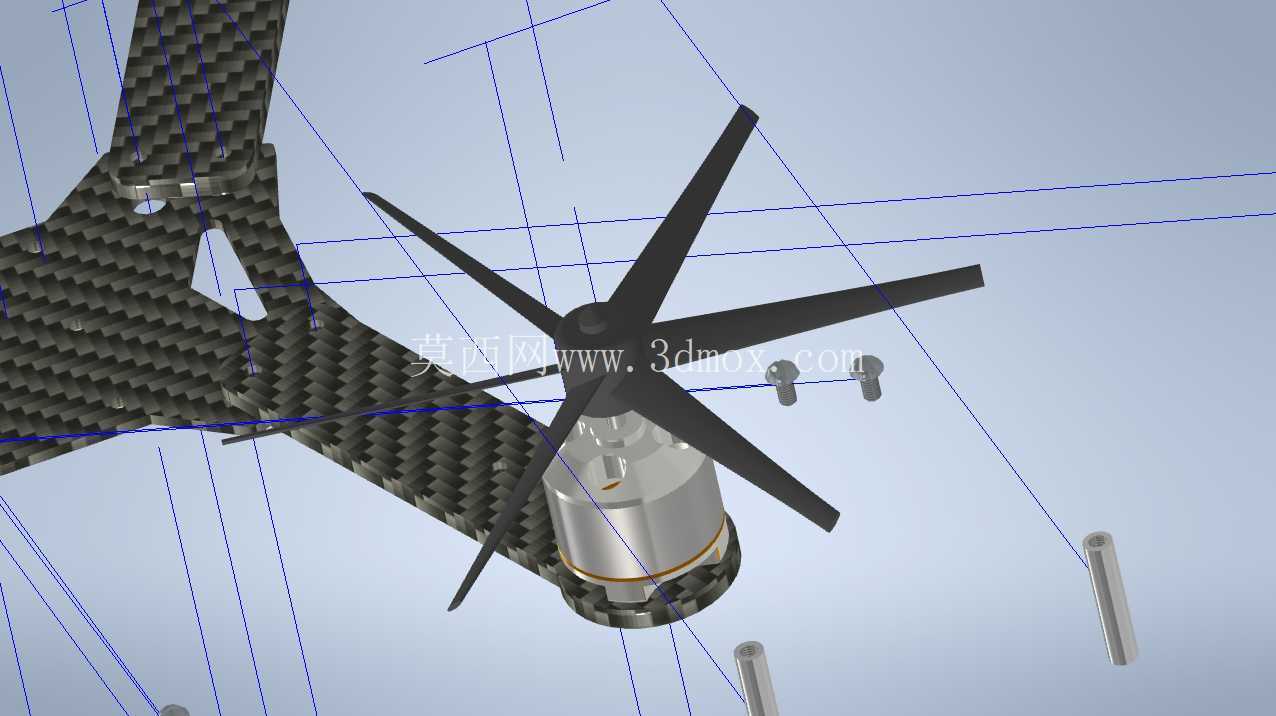

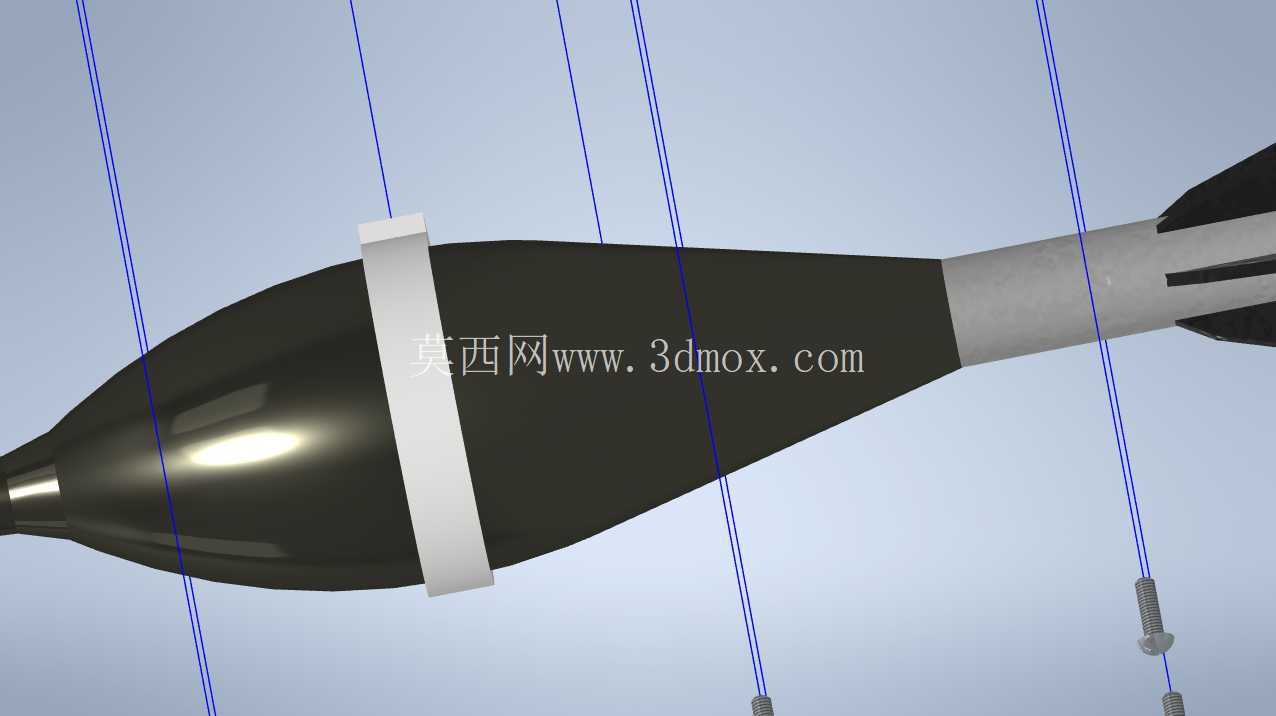

这套四旋翼FPV飞行器的结构设计，核心围绕第一视角穿越飞行的实际使用需求展开，机架主体选用碳纤维板材加工成型，兼顾轻量化需求与飞行过程中的结构抗冲击性能，能够应对高速飞行、低空穿越障碍时的突发碰撞载荷，避免机架形变导致的动力轴线偏移问题。动力系统匹配1000KV规格无刷电机，搭配多叶螺旋桨的动力组合，在4S锂电供电工况下能够输出足够的推重比，既可以满足高速竞速飞行的动力响应需求，也能预留足够的动力冗余承载机载图传、摄像、电池等负载设备，保证飞行过程中的姿态可控性。

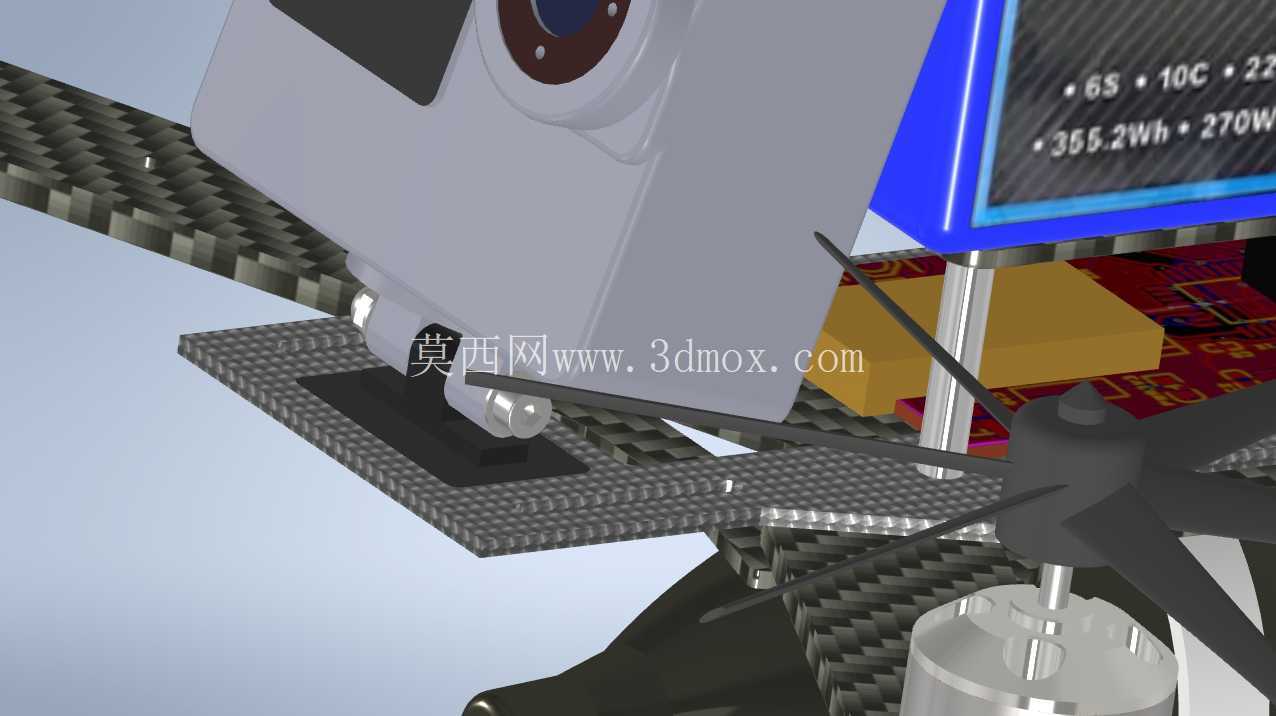

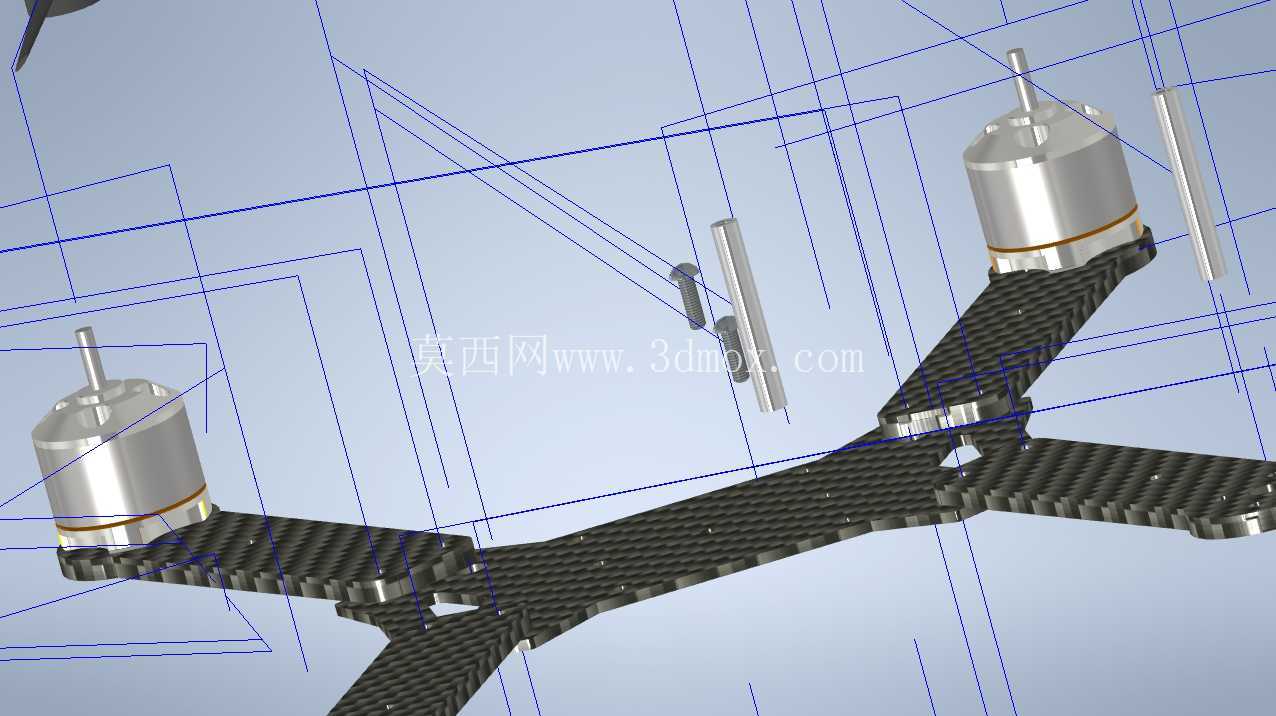

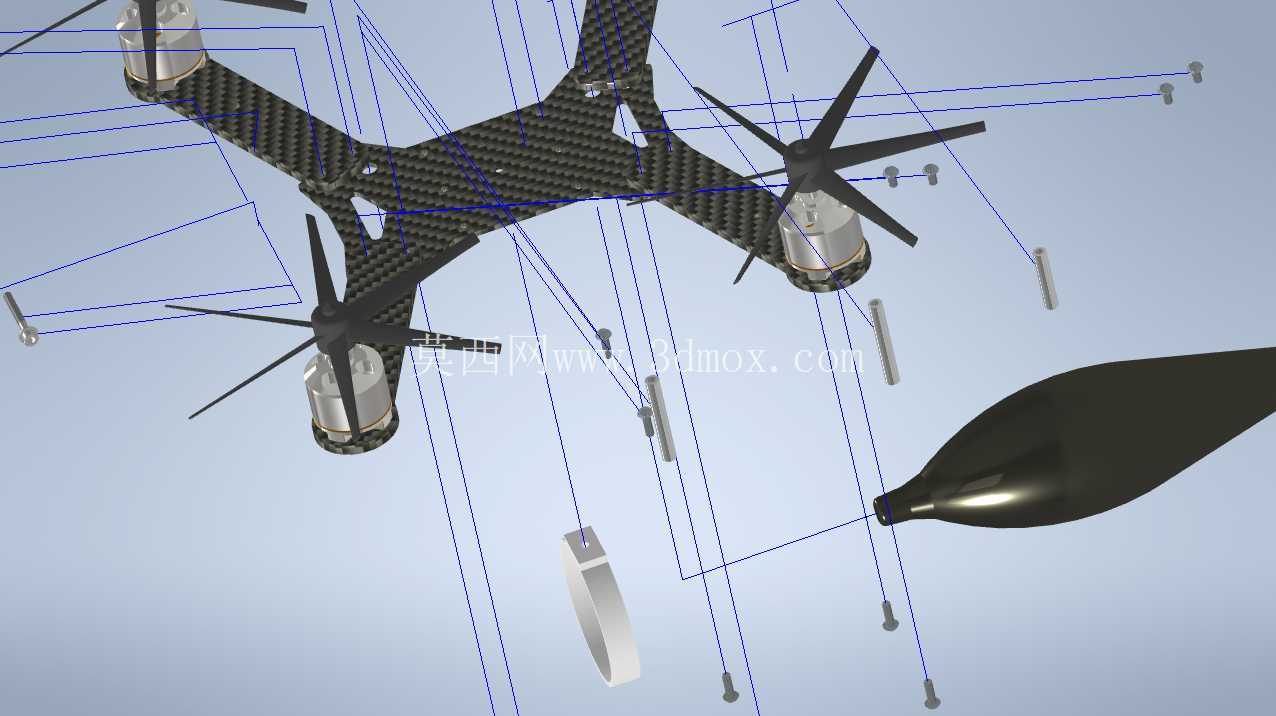

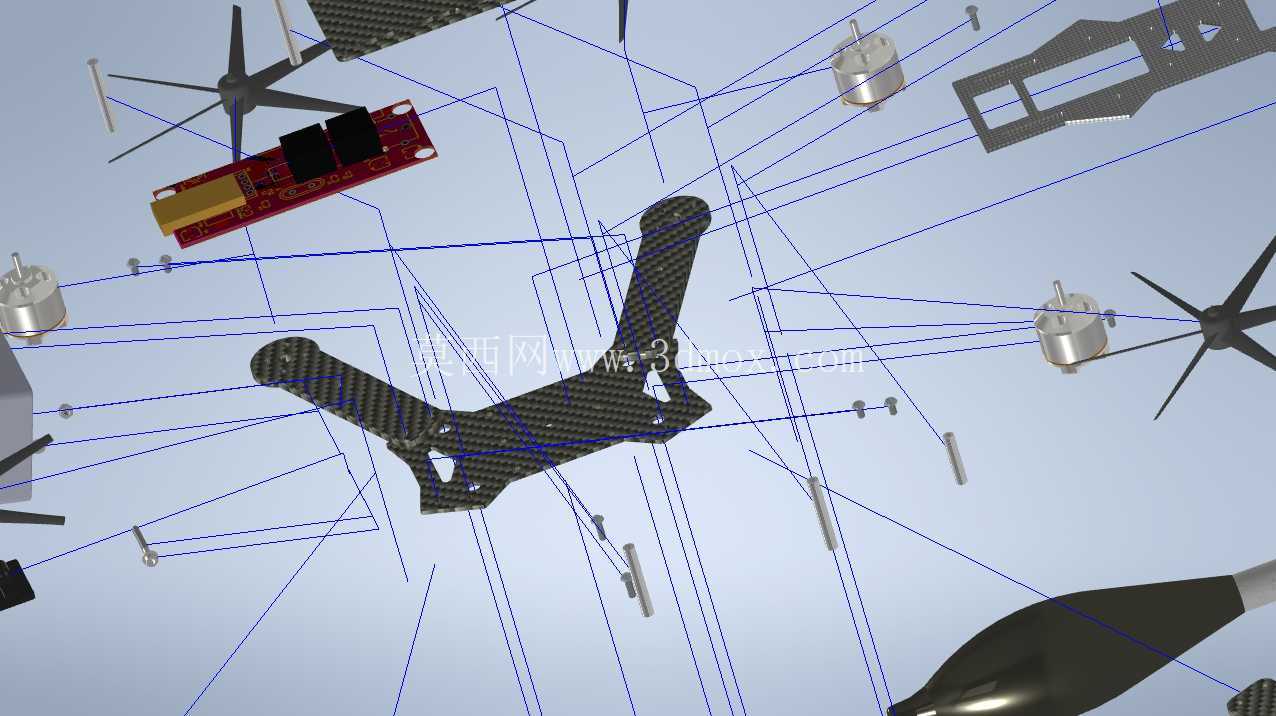

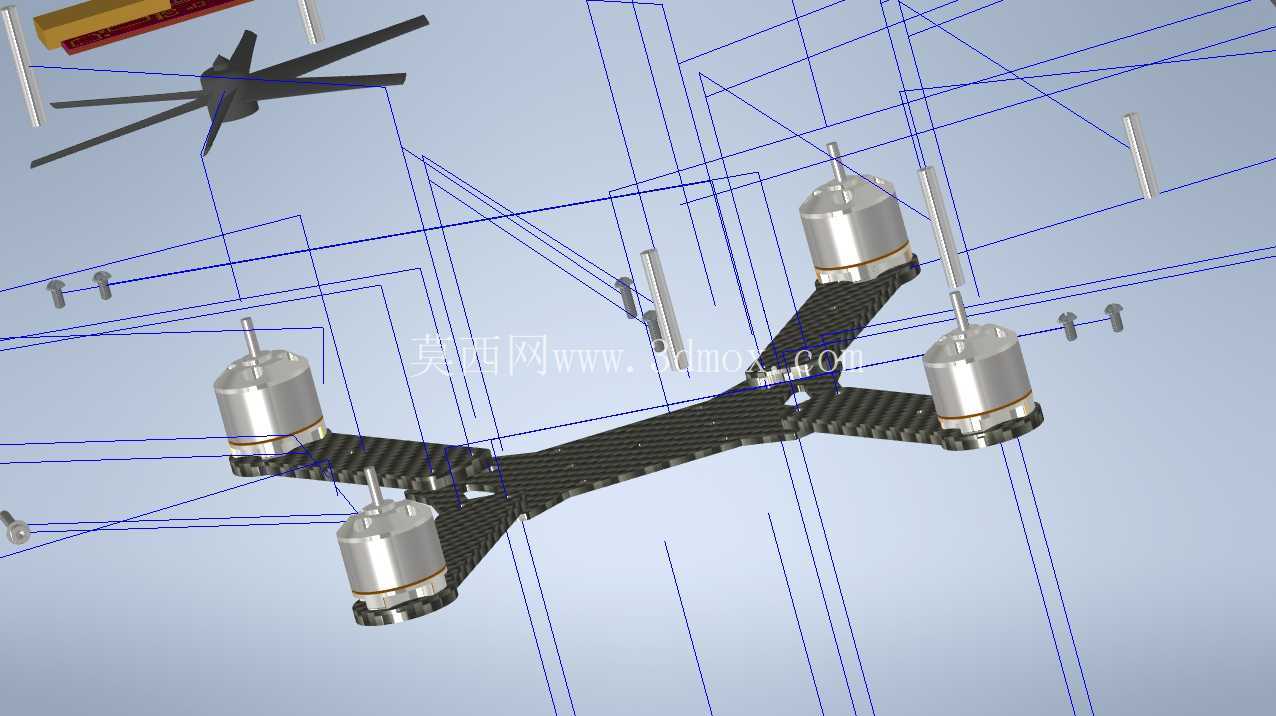

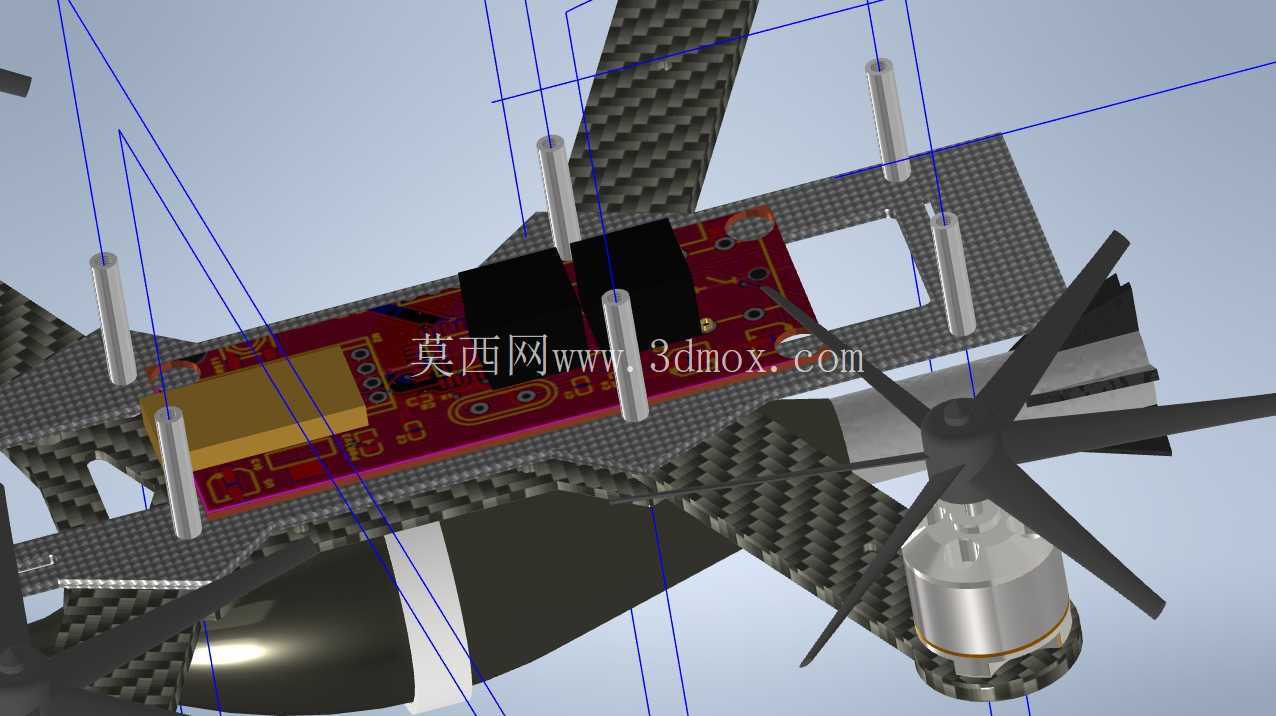

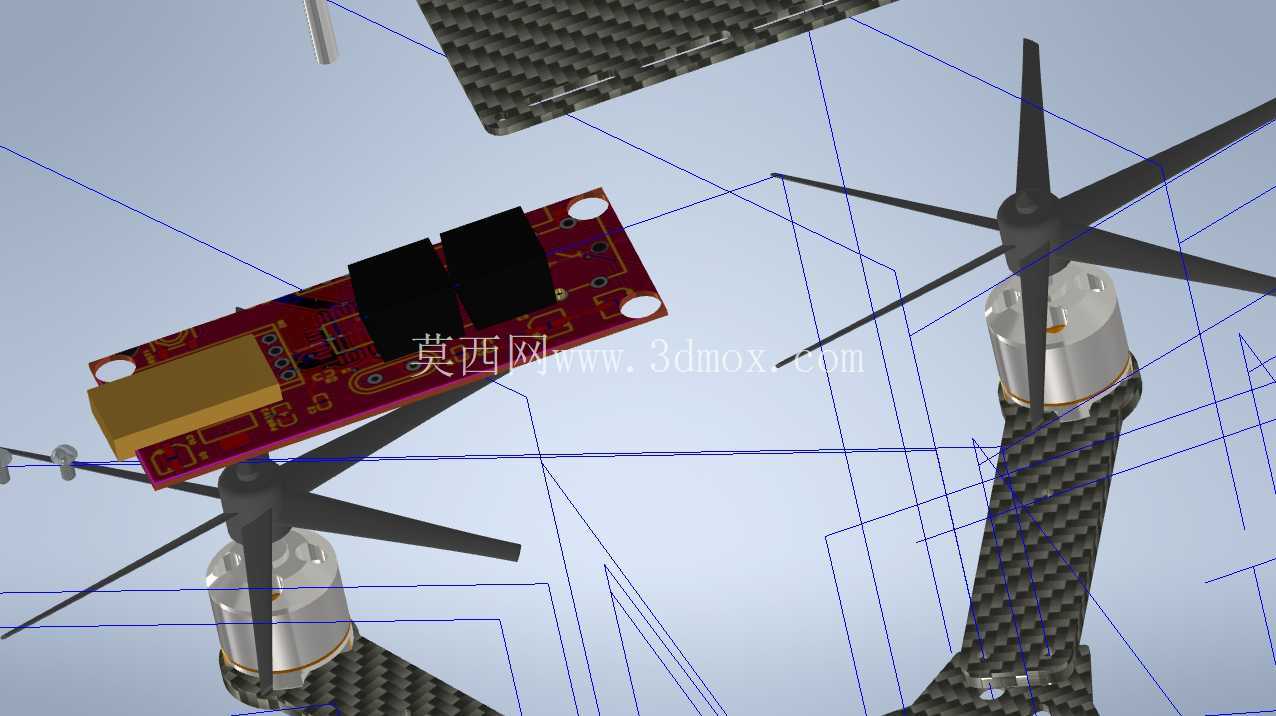

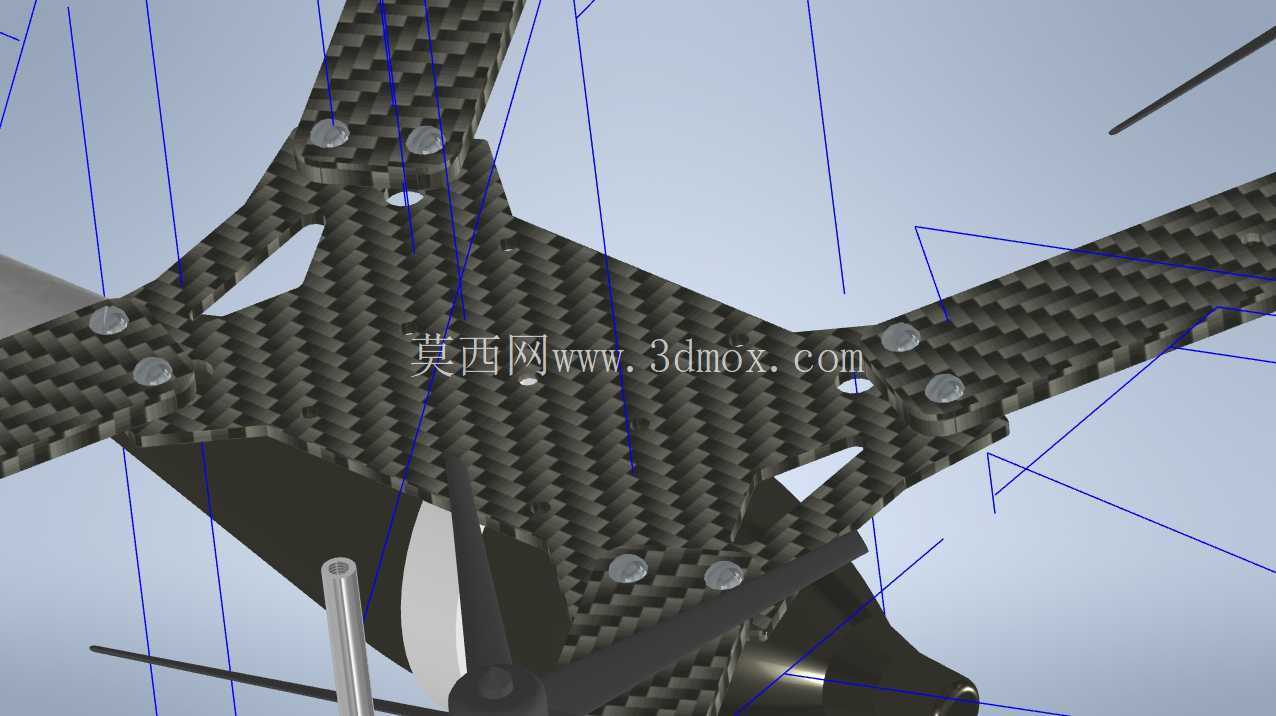

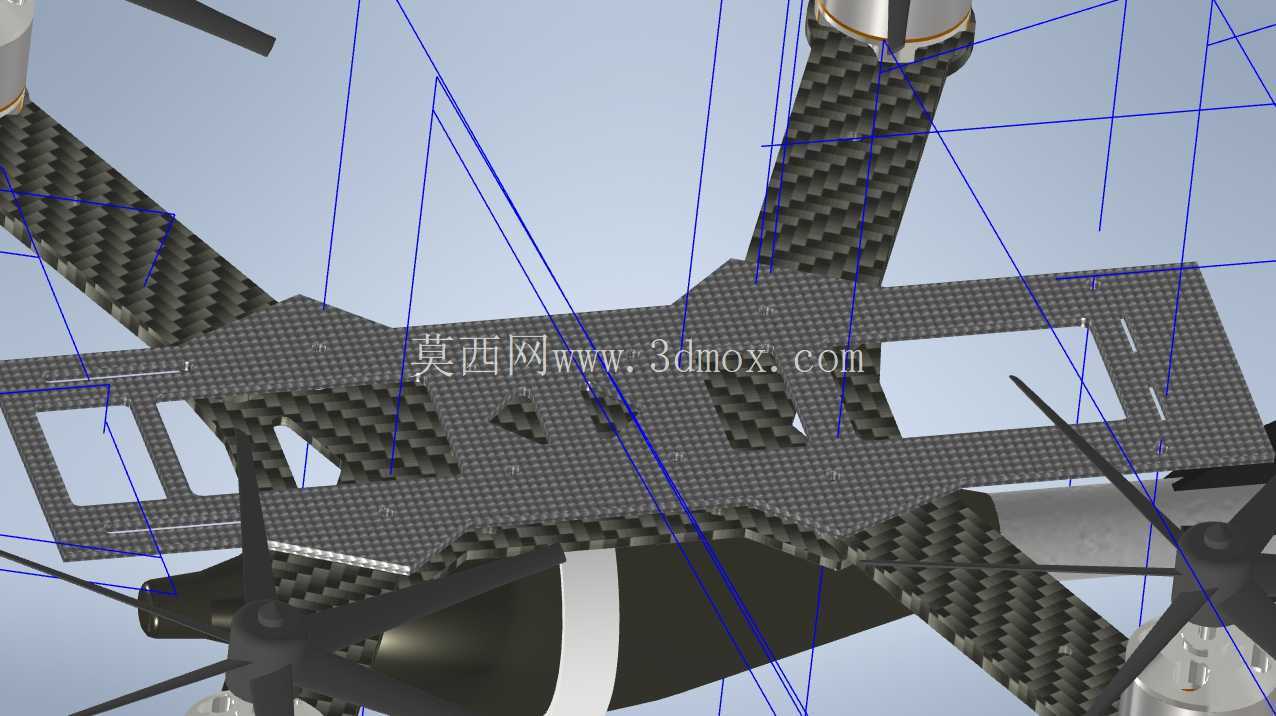

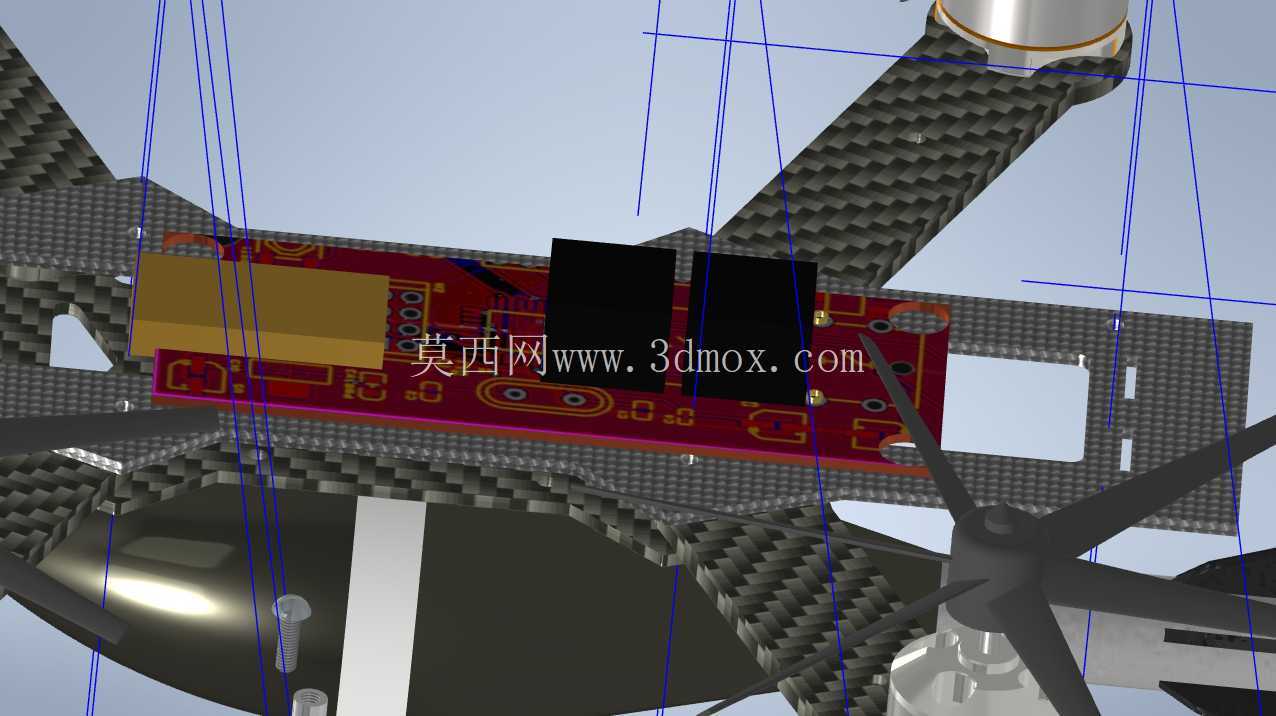

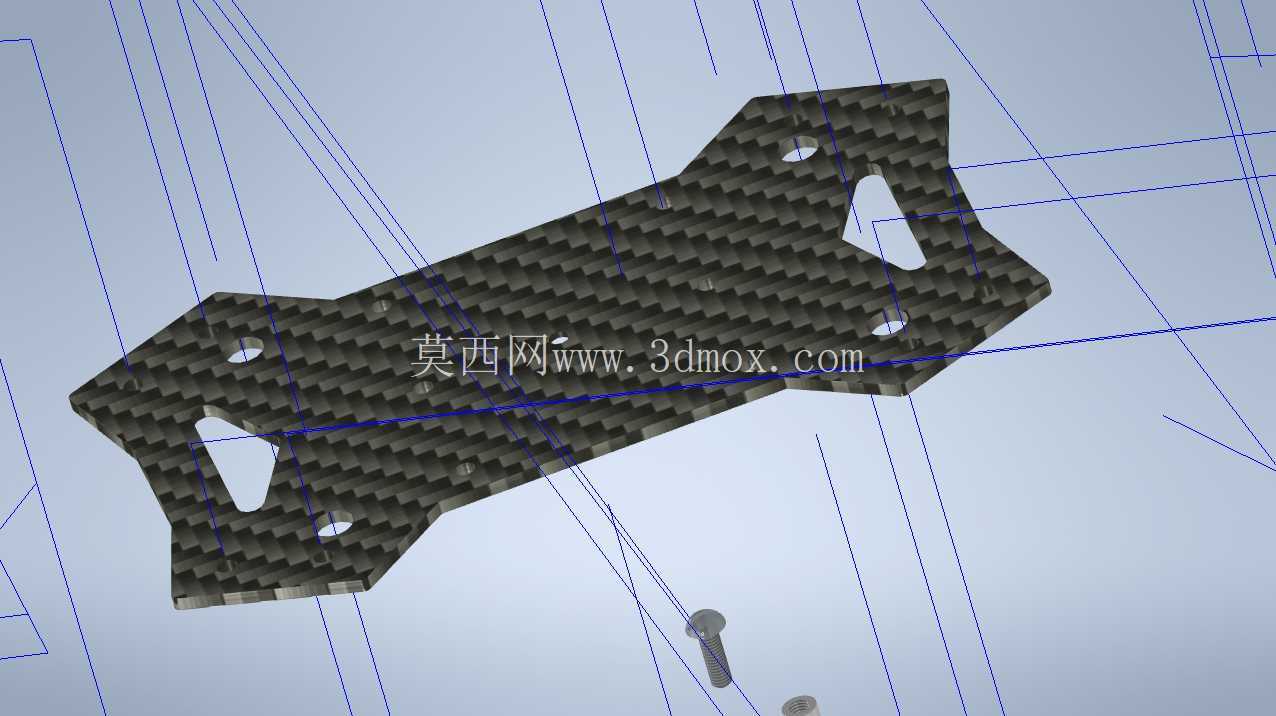

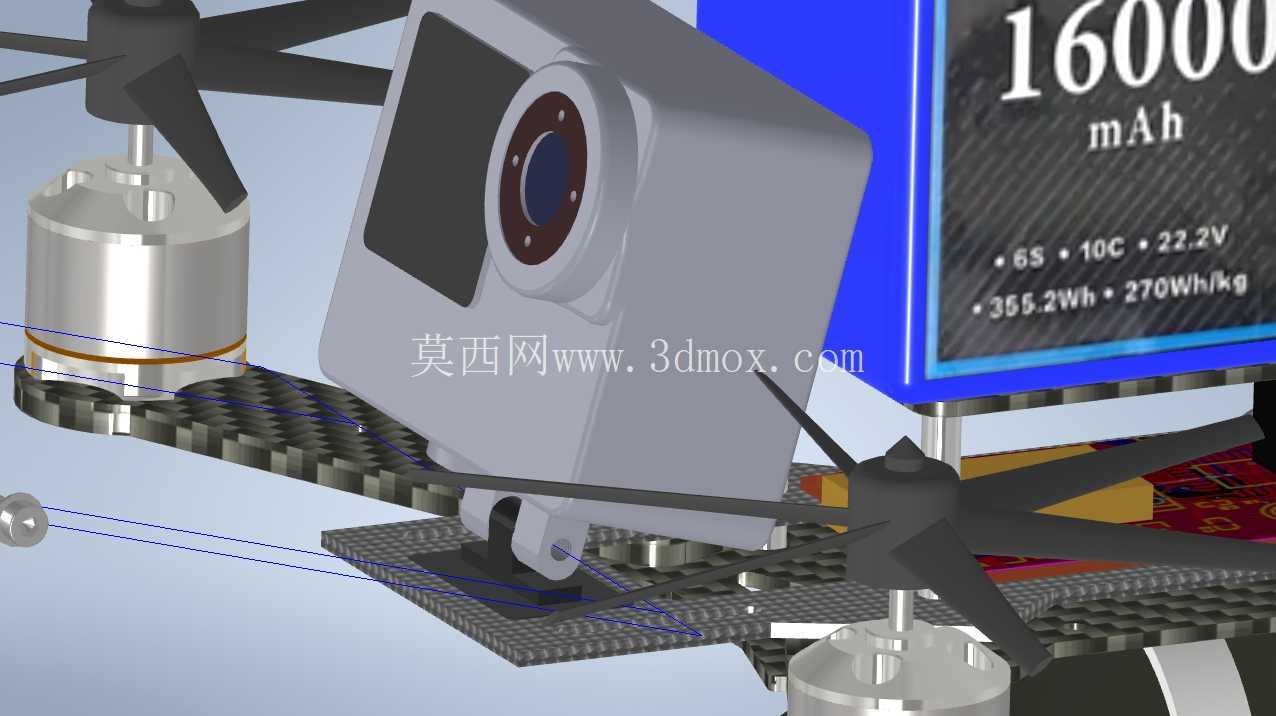

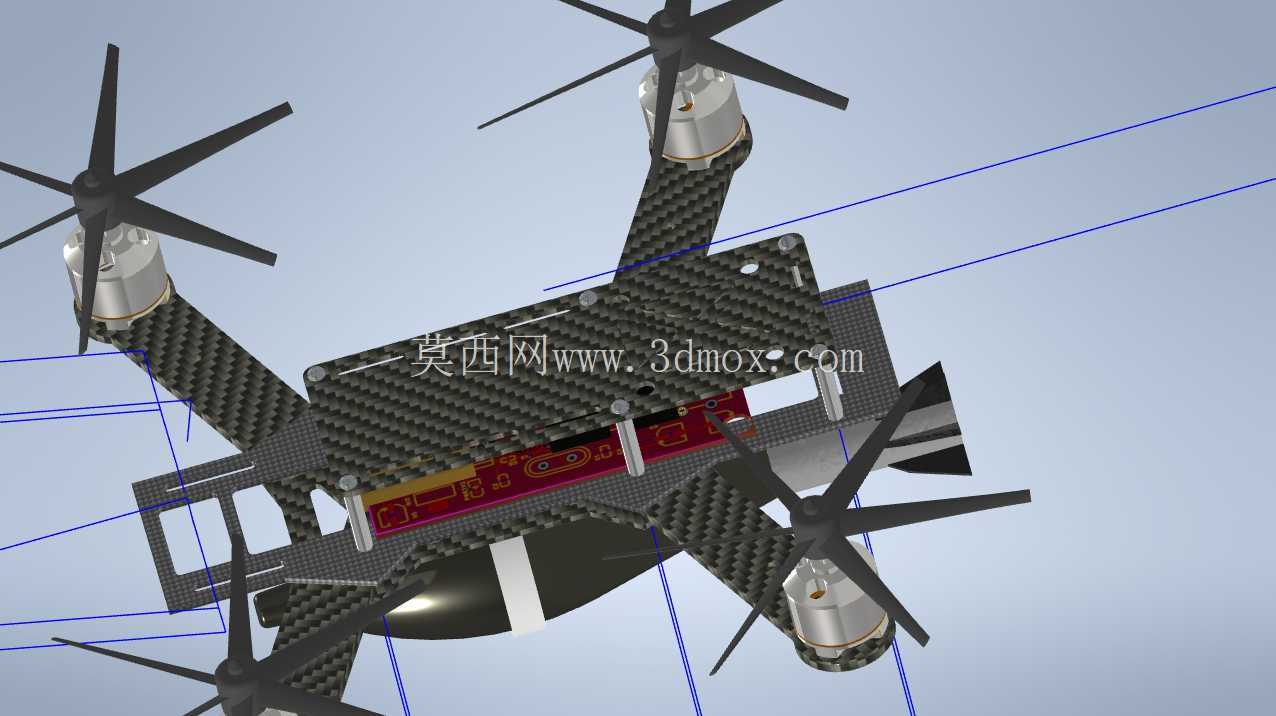

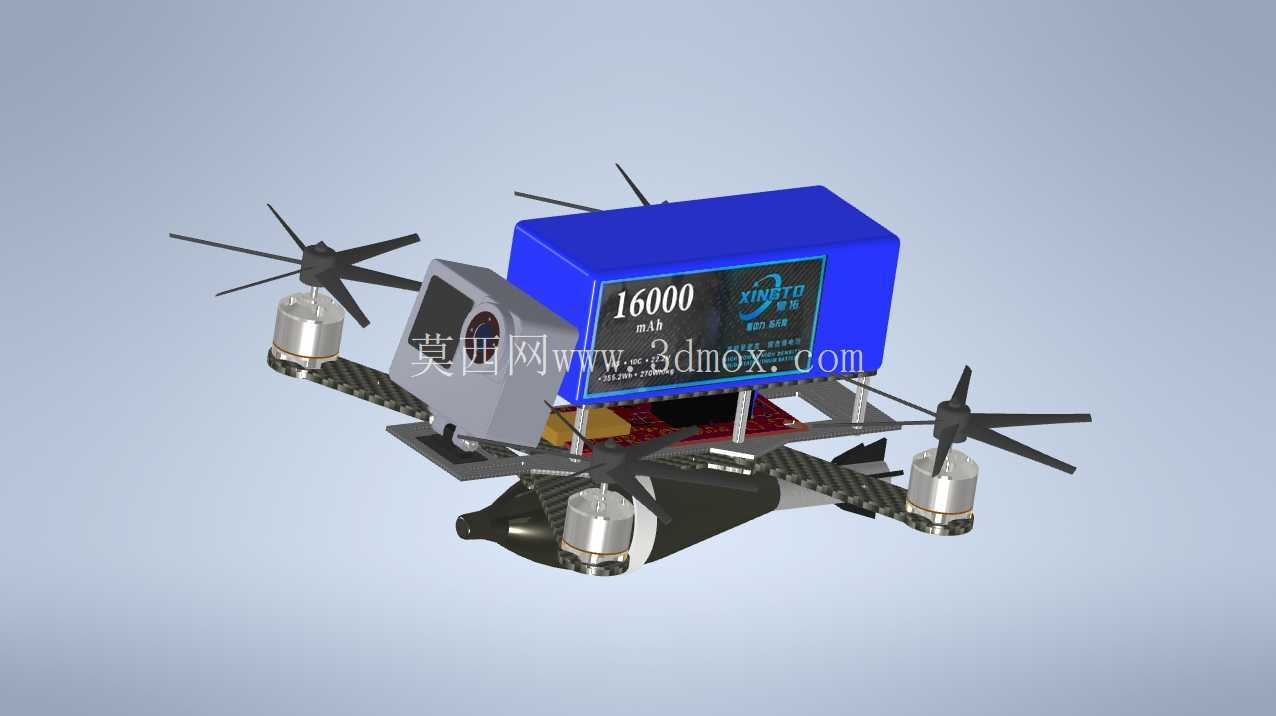

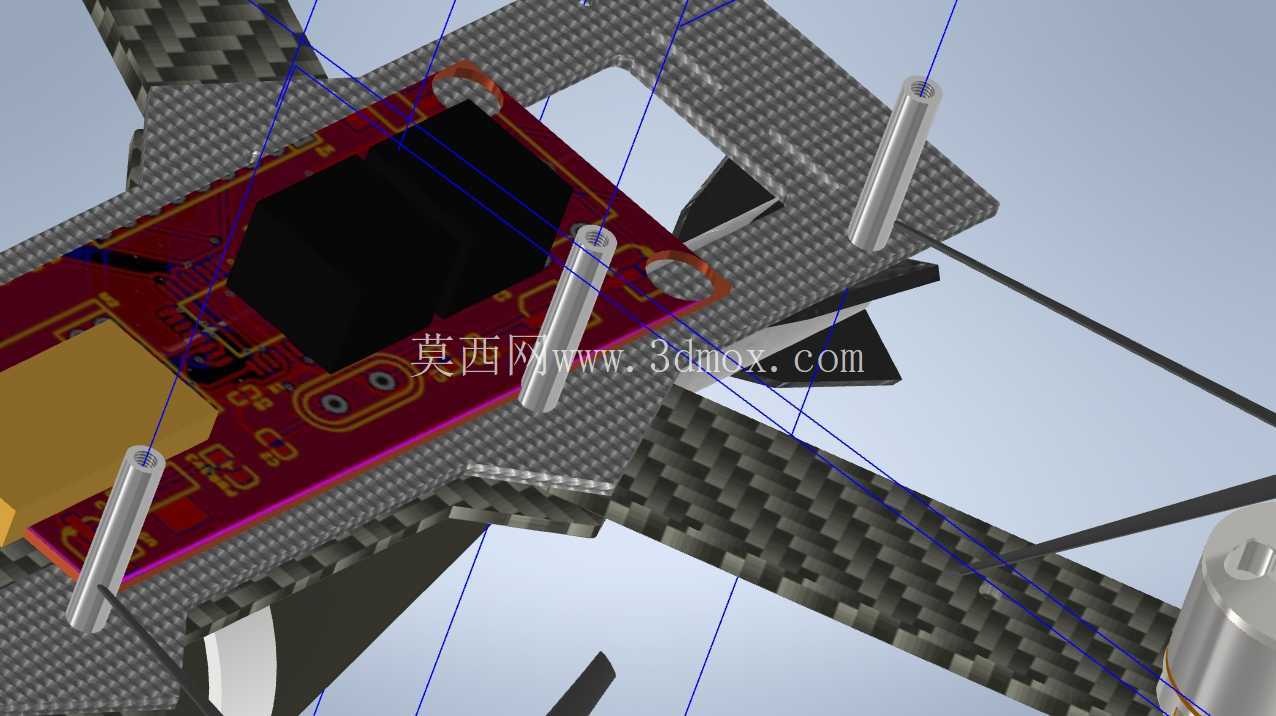

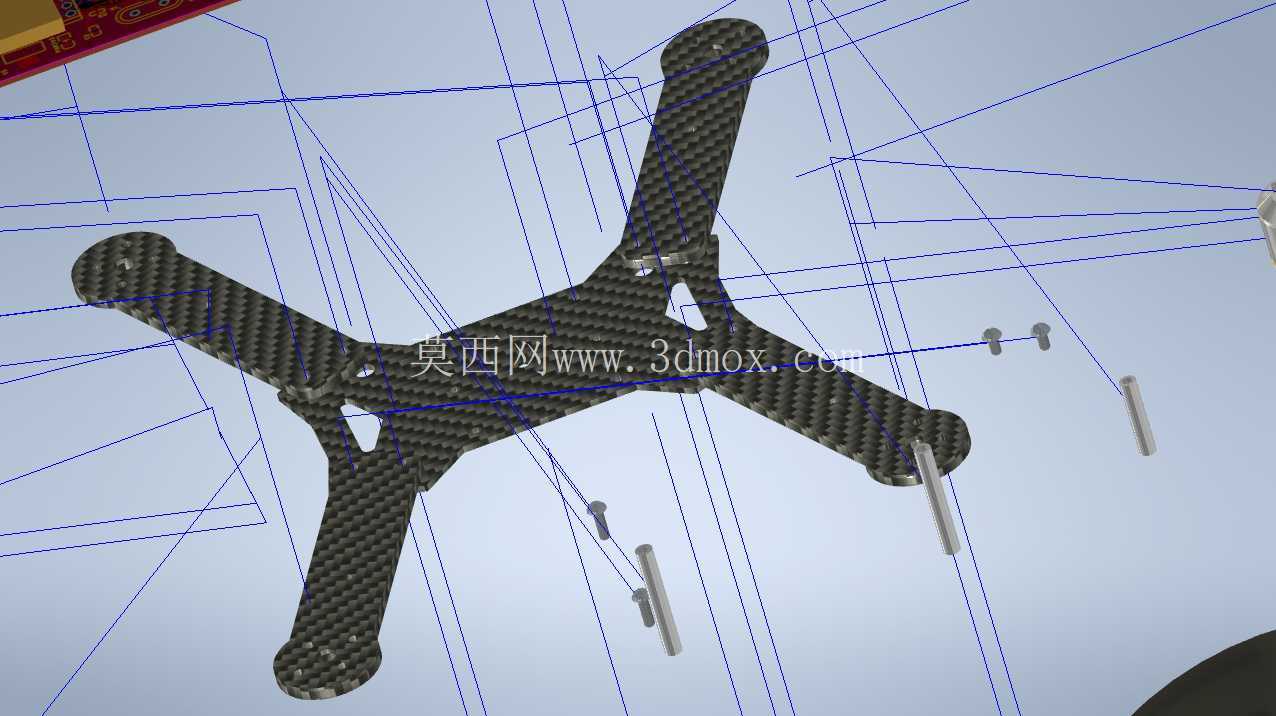

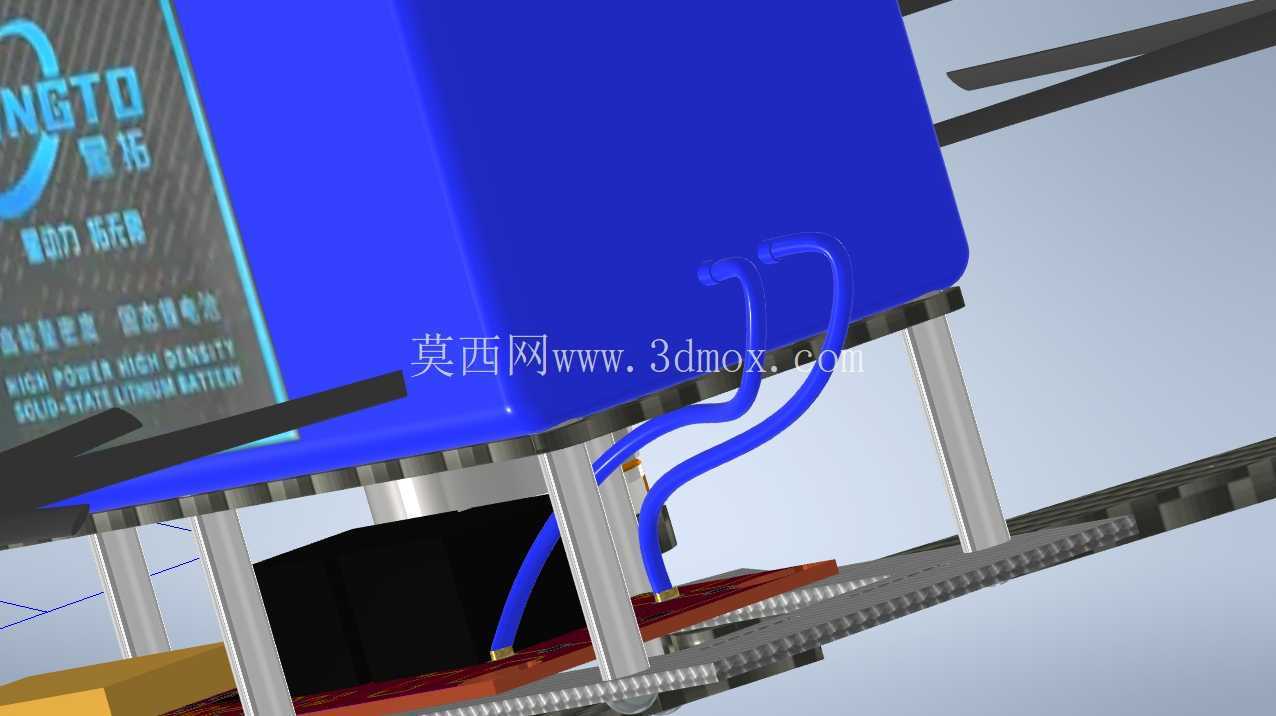

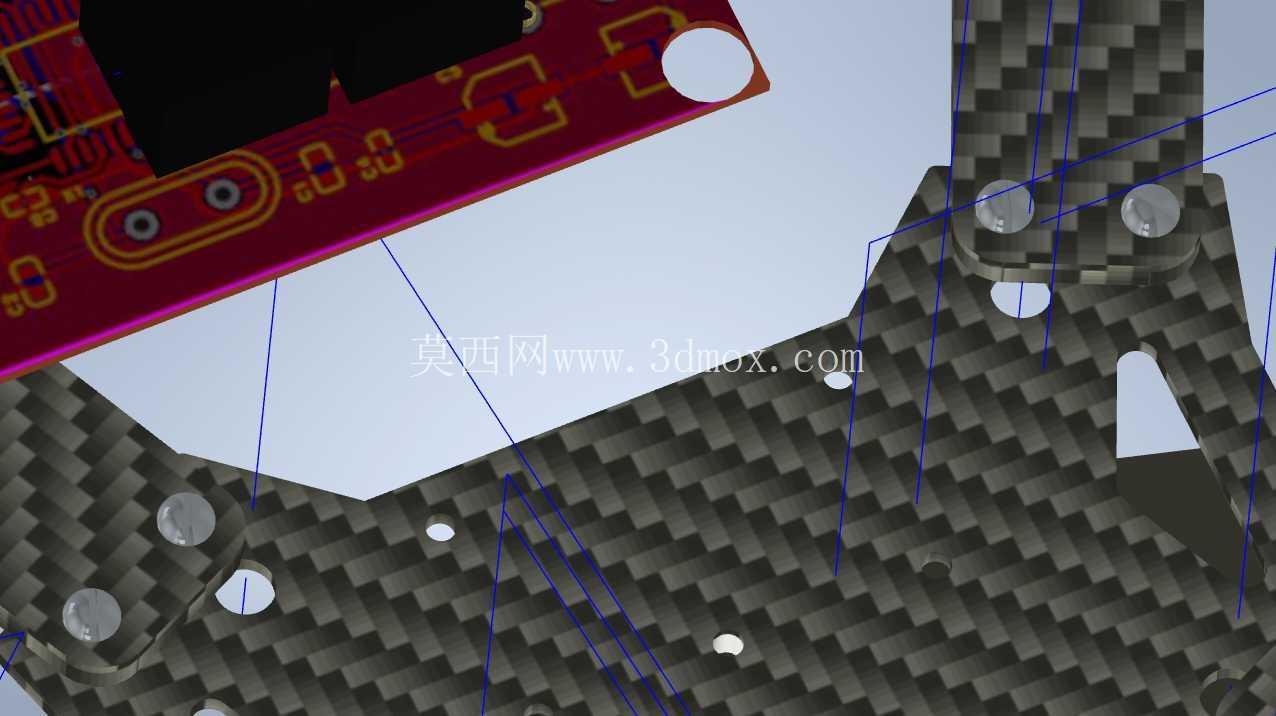

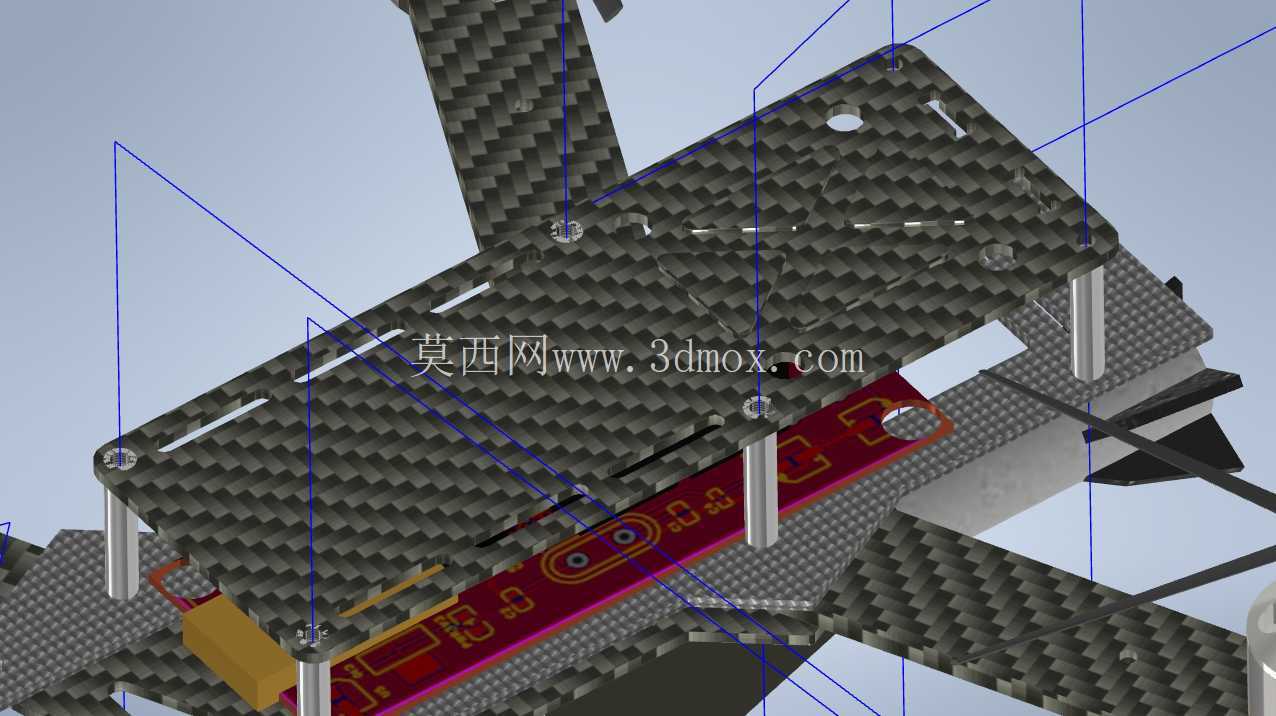

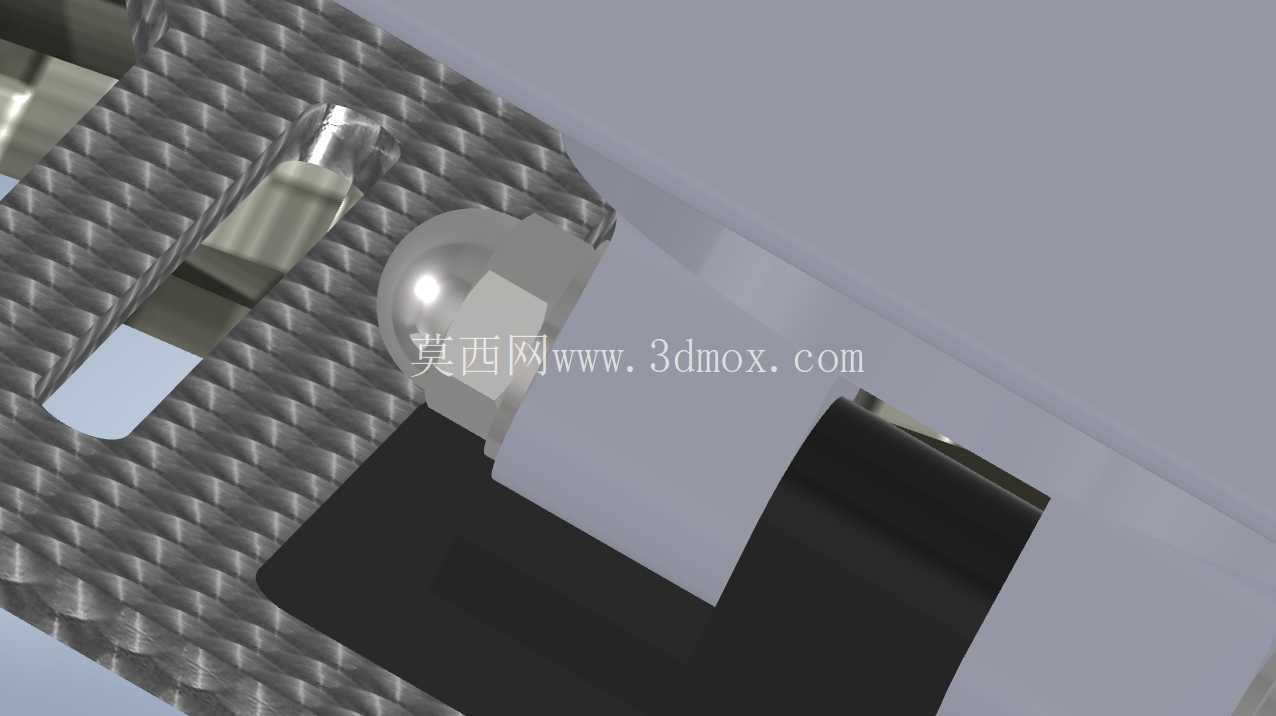

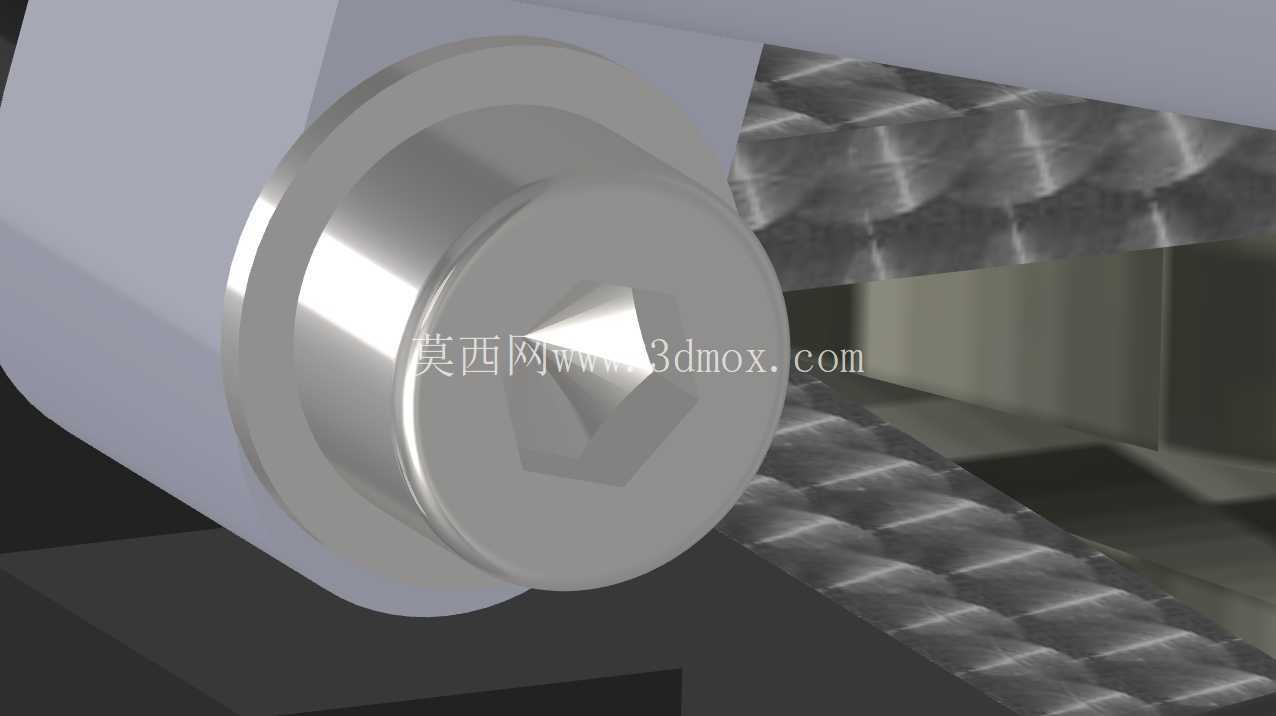

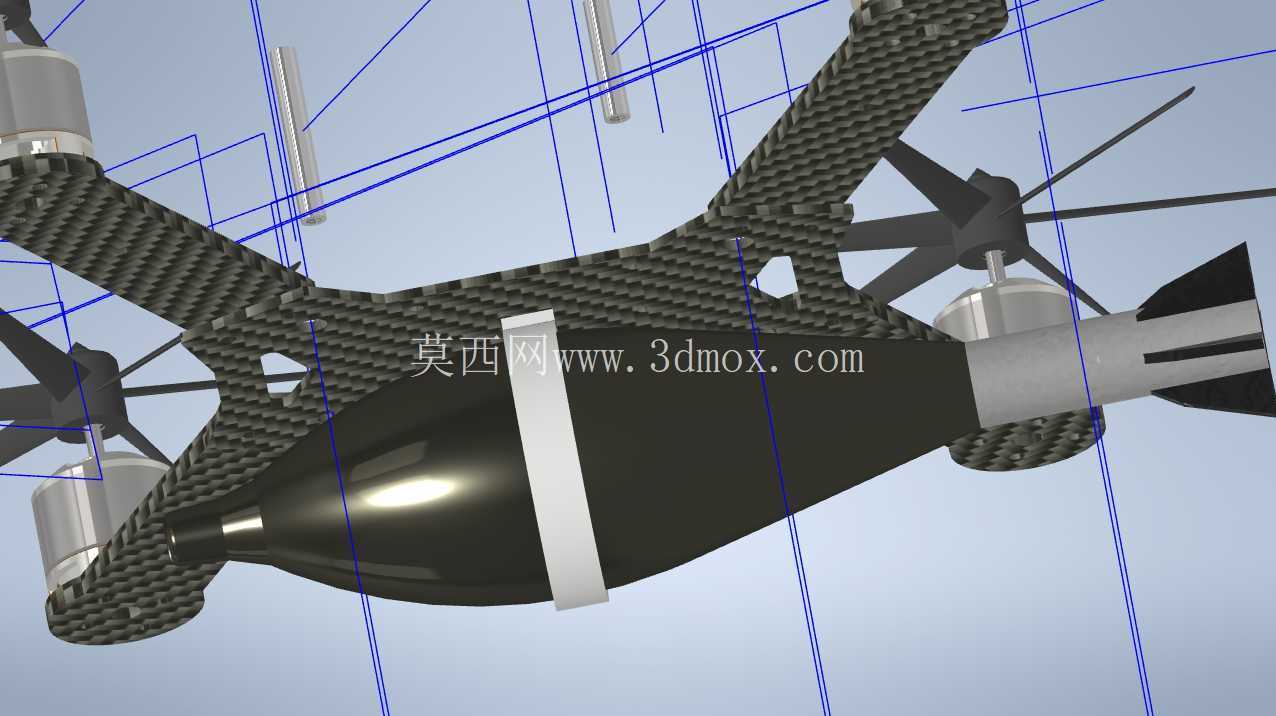

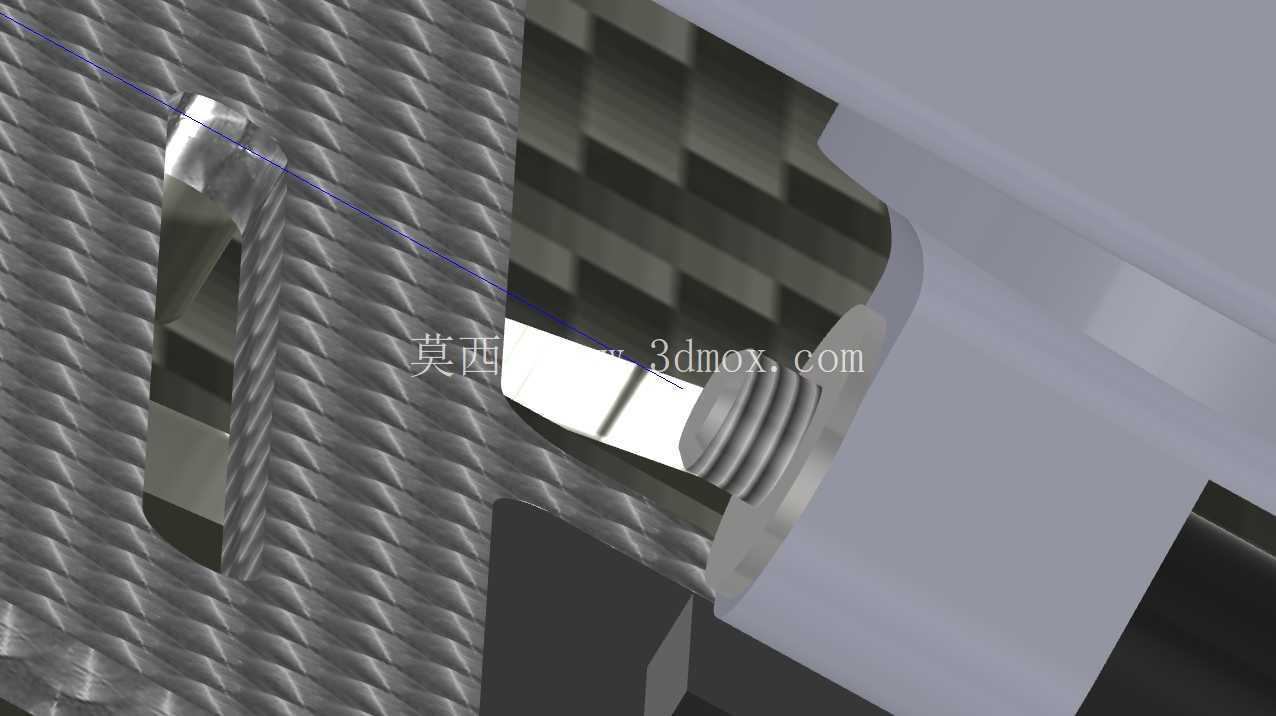

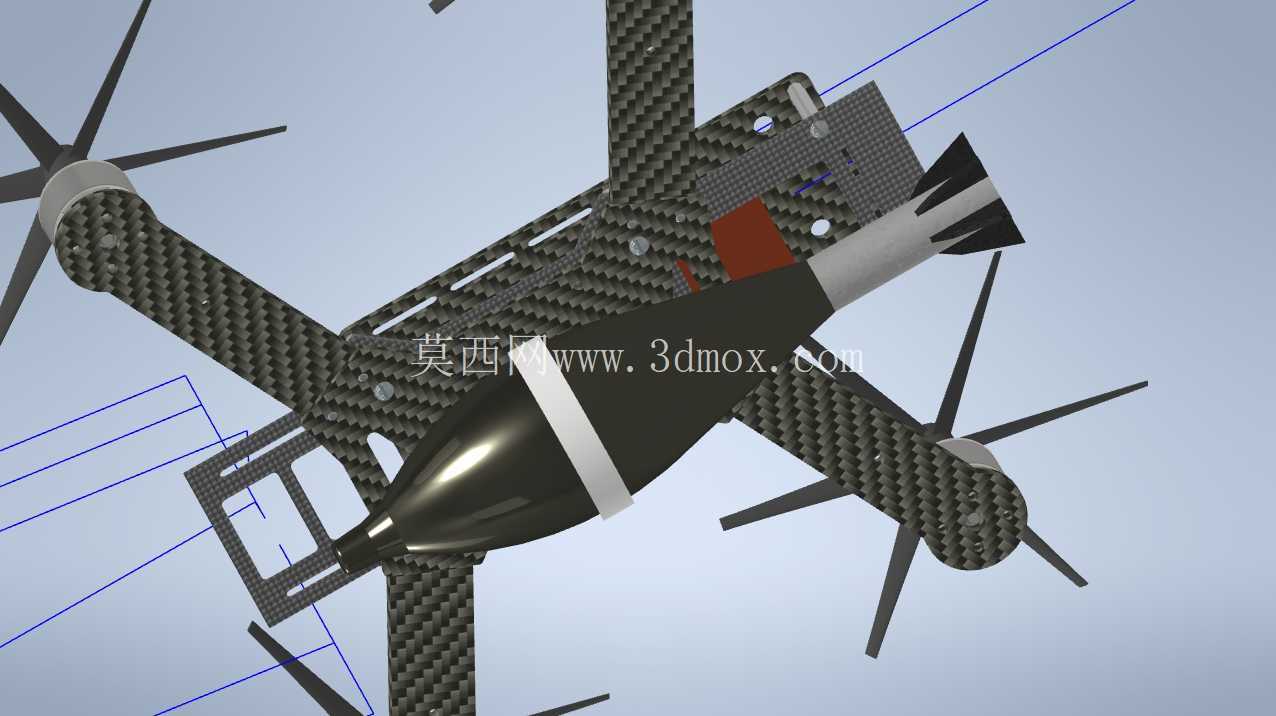

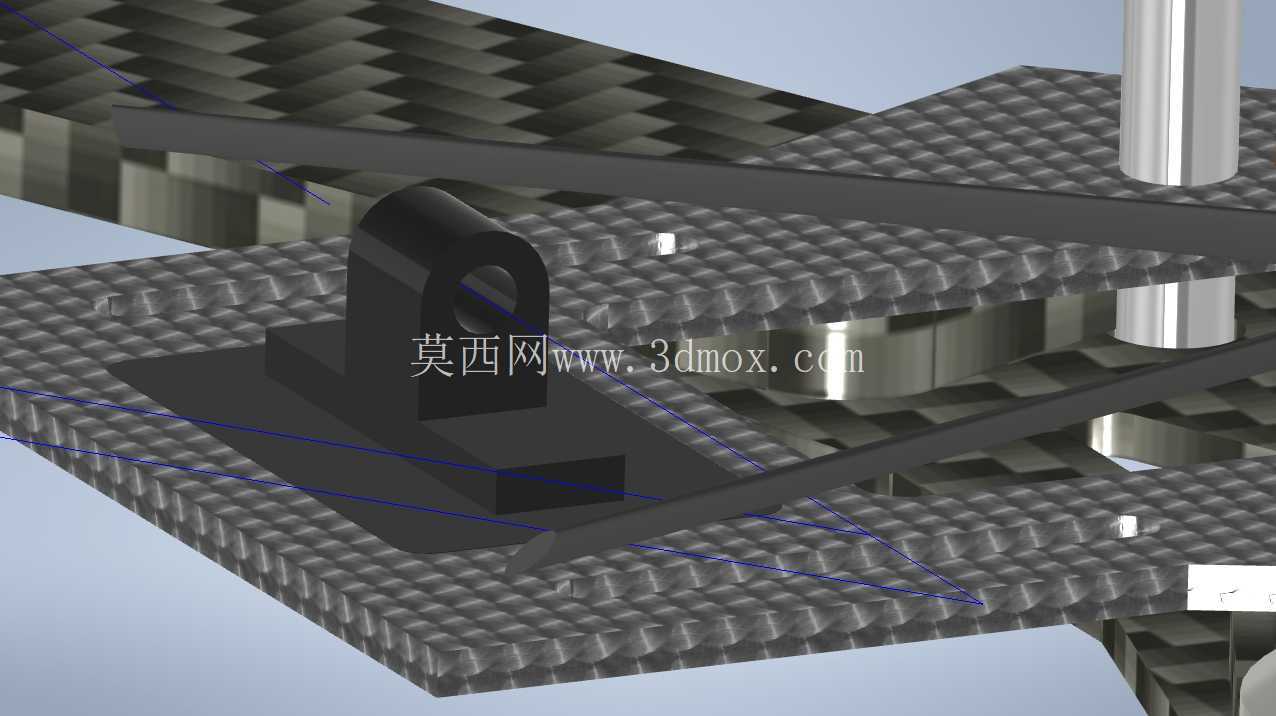

从结构布局来看，该机型采用经典的X型四旋翼排布，四个电机臂与中心机架采用一体化碳板切割成型，减少了额外连接件带来的重量增益与装配公差，电机安装座预留了标准的孔位匹配接口，可兼容市面上主流规格的无刷电机安装，安装面做了沉台设计，保证电机装配后轴线与机臂平面垂直，避免动力输出方向偏斜带来的飞行姿态漂移问题。中心机架区域做了分层布局设计，最上层预留了电池安装位，可通过绑带固定不同容量的4S锂聚合物电池，方便使用者根据飞行时长需求调整配重；中层为飞控、电调、图传发射模块的安装腔，安装平面预留了通用的M3安装孔位矩阵，可适配不同尺寸规格的飞控板与电子调速器，布线槽沿机臂内侧延伸至电机端，既可以减少飞行过程中的风阻，也能避免线材外露被螺旋桨剐蹭造成的飞行故障；最前端预留了FPV摄像头的安装调节位，可根据飞行视角需求调整摄像头俯仰角度，匹配不同飞行场景下的视野需求。

在实际应用场景中，这类FPV飞行器可用于低空穿越竞速赛事、狭小空间内的航拍探查、户外复杂地形的快速穿越侦查等场景，结构设计上充分考虑了日常使用中的维护便利性，机臂末端的电机座做了加厚处理，碰撞时可优先吸收冲击能量，损坏后可单独更换对应部件，无需整体更换机架，降低日常使用的维护成本。机架整体的安装边界经过反复校核，螺旋桨旋转范围不会与中心挂载的电池、摄像设备产生干涉，起落支撑结构采用轻量化的碳纤支脚，既可以在降落时缓冲落地冲击，也不会过多增加整机重量影响飞行机动性。

设计过程中针对飞行过程中的振动问题做了专项优化，飞控安装位预留了减震球的安装空间，可通过硅胶减震球将飞控板与机架主体做柔性连接，过滤电机高速转动带来的高频振动，避免飞控陀螺仪采样数据受振动干扰出现姿态解算偏差，保证飞行姿态的稳定控制。整机的重心经过布局优化，电池、飞控、摄像头等负载的安装位置均围绕机架中心对称排布，减少飞行过程中的重心偏移带来的动力额外损耗，提升飞行操控的跟手性。图传天线的安装位设置在机架后端，远离动力系统的电调与电机，减少动力线路的电磁干扰对图传信号的影响，保证第一视角飞行过程中的画面传输稳定性。
