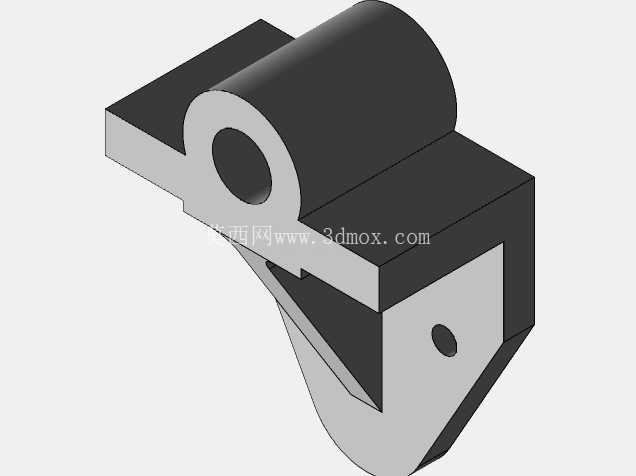

在压铸生产的模架配套体系中,这类带铰接孔的支撑支架主要承担模架开合过程中的导向支撑、运动限位以及侧抽芯机构的载荷传递作用,区别于普通固定式承重支架,该类支架需要同时承受压铸生产过程中周期性的开合模冲击载荷、高温铝液传导的热应力以及侧抽芯动作带来的交变侧向力,因此结构设计上需要兼顾刚性与铰接转动的灵活性。从结构细节来看,支架主体采用L型弯折的块状基体,上部集成同轴的铰接套筒结构,套筒内孔为核心的转动配合面,设计时需要根据配套铰接轴的公差带选取基孔制间隙配合,保证高温工况下热膨胀后仍能灵活转动,不会出现卡滞抱死的情况;套筒与下部基体的衔接处设置了三角形加强筋结构,筋板的厚度根据模架额定锁模力对应的支反力计算确定,避免开合模冲击下衔接位置出现应力集中开裂。下部的安装基体上设置了定位销孔与安装螺栓过孔,其中定位销孔用于支架在模架对应安装位的精准定位,消除装配间隙带来的运动偏差,螺栓过孔的孔径比配套安装螺栓大1-2mm,预留高温工况下的热变形补偿余量,避免热胀冷缩导致螺栓被剪切断裂。支架下部的斜向切面是与模架斜向导向面的贴合面,加工时需要保证该面与安装基准面的角度公差控制在±0.05°以内,保证合模时支撑面能够完全贴合,不会出现局部点接触导致的压溃变形。
从安装边界来看,该支架的上部铰接套筒中心到下部安装基准面的垂直距离、到侧安装面的水平距离都需要与模架的运动行程匹配,保证侧抽芯滑块在整个行程范围内,支架的铰接转动不会与模架其他零部件发生运动干涉;套筒的轴向长度需要略大于配套铰接耳板的总厚度,两端预留0.5-1mm的间隙,避免热膨胀后轴向卡滞。在实际压铸生产场景中,这类支架通常成对安装在动模模架的两侧,配合铰接拉杆连接侧抽芯机构,合模时支架随动模移动,通过铰接结构带动拉杆将侧抽芯滑块推至成型位置,承受铝液充填时传递给侧型芯的反压力;开模时则随动模后退,带动拉杆拉动侧抽芯滑块完成抽芯动作,为后续铸件顶出留出空间。
设计过程中需要重点校核三个关键位置的强度:一是铰接套筒的内孔接触应力,需要根据最大抽芯力计算接触面的比压,选取合适的壁厚避免套筒变形;二是加强筋与基体衔接位置的疲劳强度,因为压铸生产是周期性循环作业,该位置长期承受交变载荷,容易出现疲劳裂纹,因此在建模时需要在衔接位置设置R2-R3的铸造圆角,分散应力集中;三是下部安装螺栓的剪切强度,需要根据最大冲击载荷计算螺栓的规格与数量,保证连接可靠性。建模时所有非配合面的拔模斜度设置为1.5°,满足压铸成型的工艺要求,配合面预留后续机加工的余量,铰接孔的位置度公差相对于安装基准面控制在Φ0.03mm以内,保证装配后铰接轴的转动顺畅,不会出现别劲的情况。
这类支架的材质通常选用45号钢或者压铸模专用热作模具钢,经过调质处理后表面硬度达到HRC28-32,兼顾强度与韧性,铰接孔内表面可以做高频淬火处理,提高耐磨性能,延长在高温高载荷工况下的使用寿命。在模架装配调试阶段,需要先通过定位销将支架固定在模架的预装位置,手动转动铰接结构检查转动是否顺畅,确认无卡滞后再拧紧安装螺栓,之后进行空载开合模试验,检查整个抽芯行程中支架的运动轨迹是否与周边零部件存在干涉,确认无误后再进行带料试生产,试生产过程中需要重点检查支架衔接位置是否出现异常温升、铰接孔是否出现异常磨损,根据试模情况调整配合间隙,保证长期稳定运行。
