金属冲压成型便携折叠手机支架结构

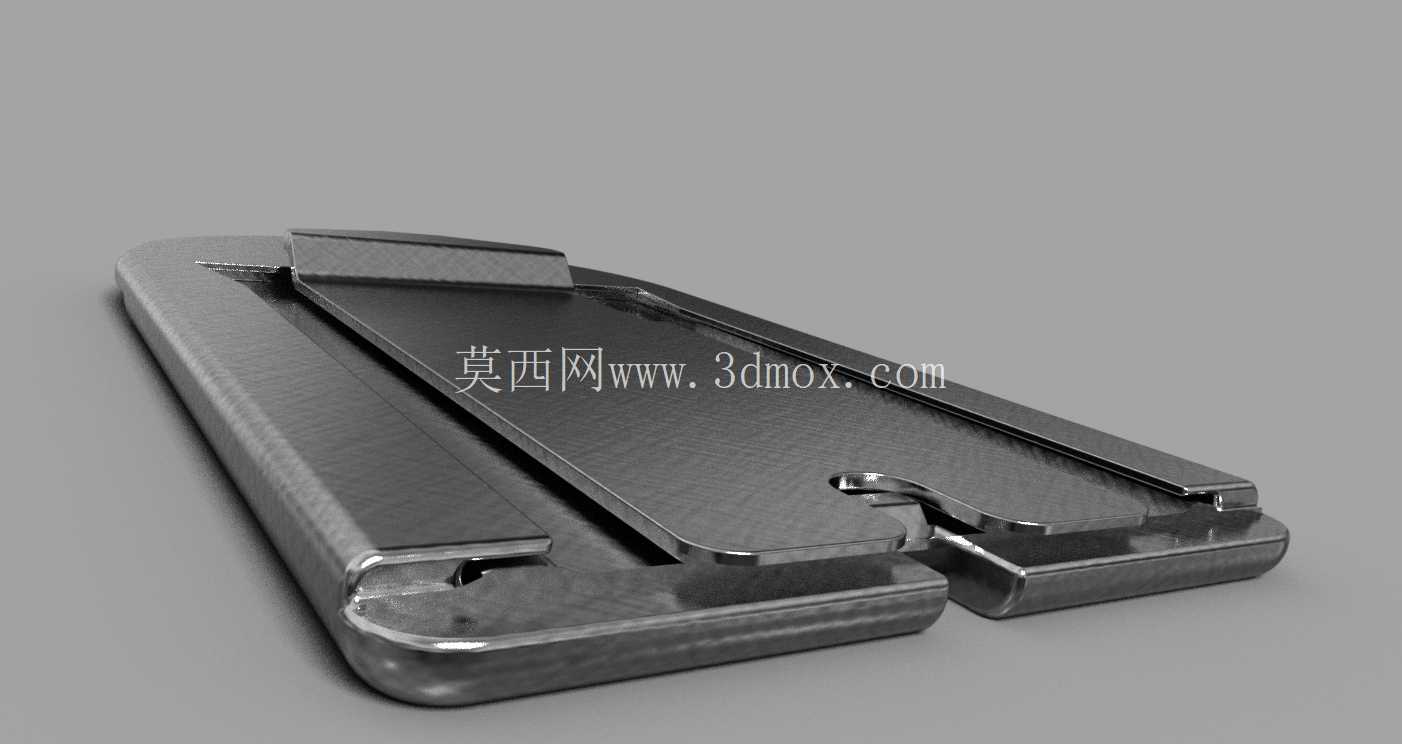

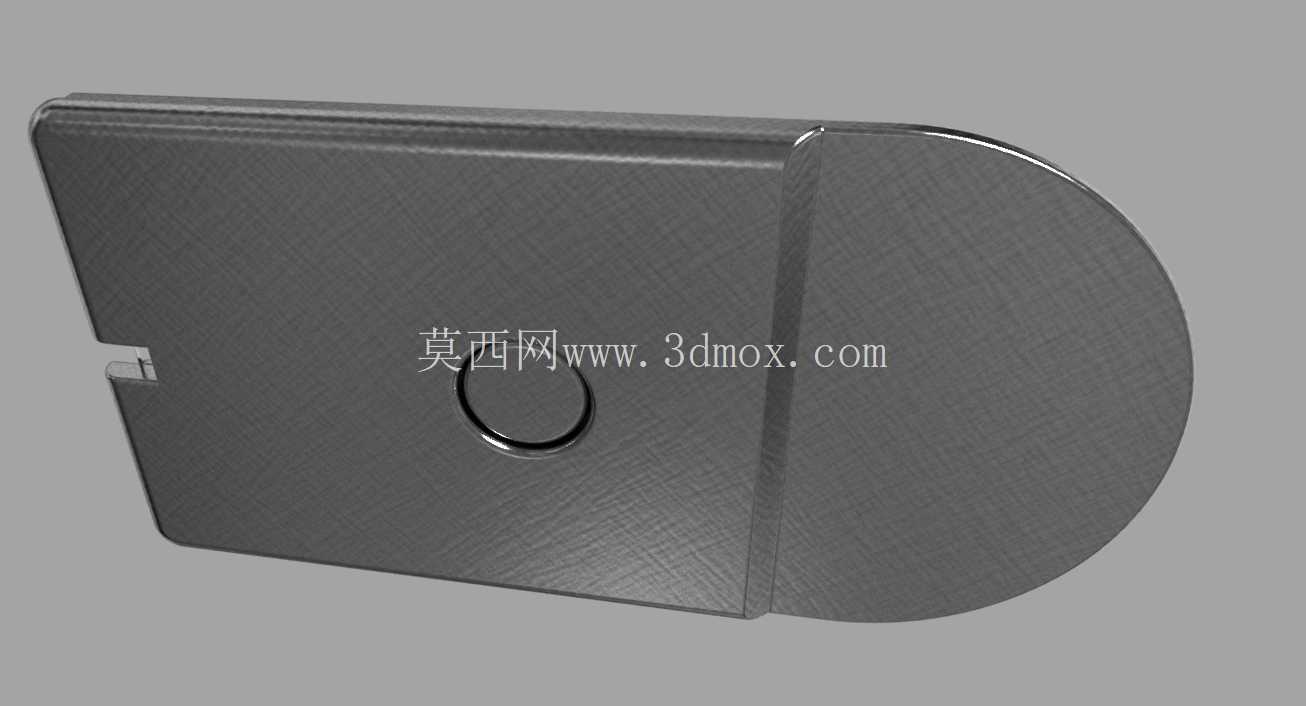

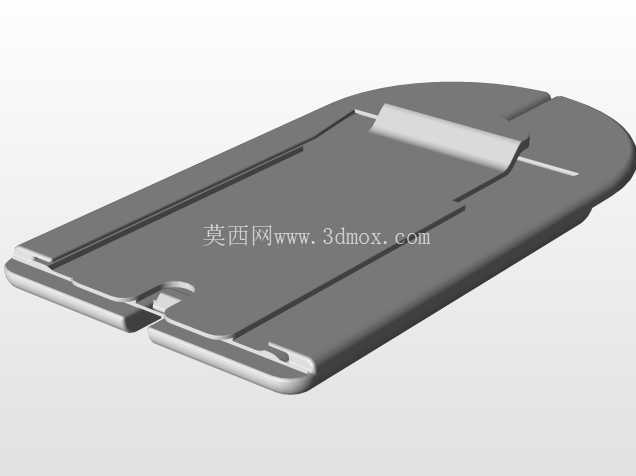

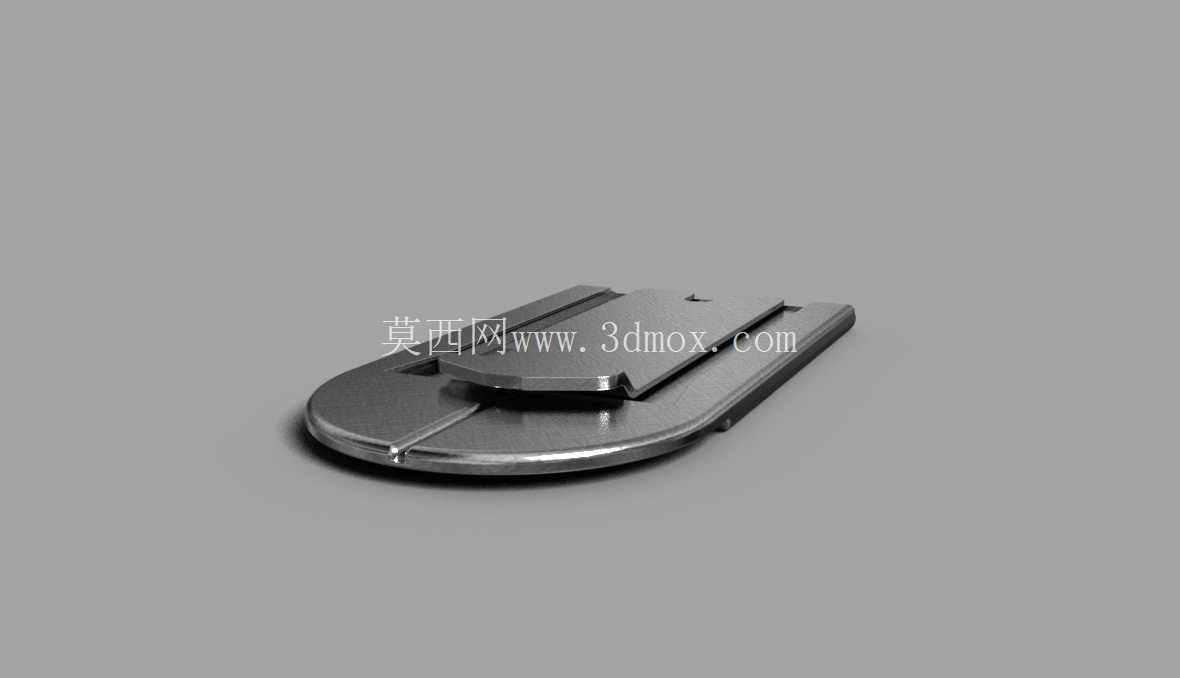

　　从结构设计逻辑来看，整个零件没有采用额外的紧固件或者铰接组件，所有的功能结构都通过单张金属板材的冲裁、弯折工序实现，支撑面的边缘做了向内的卷边处理，一方面提升了整体板材的结构刚性，避免薄板材受力后出现翘曲变形，另一方面卷边的圆滑过渡不会刮伤被支撑设备的外壳，也不会在携带时划坏包内的其他物品。支撑面中部开设的缺口结构，一方面是为了减少板材的整体用料，降低零件自重，另一方面在支撑带底部充电接口的设备时，充电线材可以直接从缺口位置穿出，不会被支架本体挡住线材走线，不用在支撑时特意调整设备的位置避让接口。日常桌面办公、差旅外出场景里，手持电子设备长时间握持容易产生腕部疲劳，这类薄型折叠金属支撑件，核心是解决便携场景下的设备承托需求，整体采用一体化金属板材冲压弯折成型，没有额外的铰接销轴零件，依靠板材自身的弯折形变实现折叠与展开的状态切换，展开后能形成稳定的三角支撑结构，将通讯设备倾斜固定在适宜观看的角度，折叠后整体为平整薄片状，厚度与常规卡片接近，可直接放入钱包、卡包或者手机壳夹层中携带，不会额外占用收纳空间。

　　底部的承托折边做了双层叠压的弯折处理，这个位置是整个支架受力最集中的区域，设备的整体重量都压在这个折边上，双层叠压的结构能大幅提升该位置的抗弯折强度，即使承托大尺寸的厚重设备，也不会出现承托边向外张开导致设备滑落的问题。两个侧边的弯折导轨结构，是实现折叠状态切换的核心，展开时支撑背板沿着导轨滑到限位位置，自动卡入定位槽形成固定的支撑角度，折叠时只需要轻轻推动背板沿着导轨收回，就能和底部承托面完全贴合，整个开合过程不需要额外的锁扣结构，依靠板材冲压形成的过盈定位点就能实现状态固定，不会出现自行松脱展开的情况。

　　从安装与使用的边界尺寸来看，折叠状态下整体外形为规整的长方形，长宽尺寸和常规银行卡接近，厚度控制在2mm以内，完全适配常规的卡包、名片夹的收纳尺寸，不会出现放不进常规收纳位的问题；展开状态下支撑面的倾斜角度经过反复调校，保持在110度到120度之间，这个角度符合人眼观看屏幕的舒适视角，长时间观看也不会因为角度问题造成颈部疲劳，底部承托边的高度控制在5mm左右，既能够挡住设备底部避免滑落，又不会遮挡设备屏幕的底部显示区域，对于带底部实体按键或者全面屏手势操作的设备，也不会影响正常的操作使用。

　　零件的表面采用拉丝金属处理工艺，不仅提升了外观的质感，也能提升表面的耐磨性能，日常使用中与桌面、设备反复摩擦也不容易留下明显的划痕，支撑面与设备接触的位置没有做凸起的防滑点，而是依靠金属表面的细微磨砂纹理提供足够的摩擦力，避免支撑时设备出现打滑移位，同时也不会因为防滑胶垫老化脱落留下残胶，弄脏设备的背面。在实际的工程建模过程中，需要重点关注各个弯折位置的圆角半径设计，弯折半径过小会导致冲压过程中板材出现开裂，弯折半径过大则会导致折叠后两个板面之间存在间隙，整体厚度超标影响便携性，同时导轨位置的间隙配合公差需要控制在合理范围，间隙过大会导致展开后支撑松动晃动，间隙过小则会导致折叠展开时滑动卡滞，影响使用手感。定位卡点的位置需要精确计算滑动行程，确保展开后卡点刚好卡入定位槽，同时收回时不会出现卡死的情况，整个零件的所有冲裁边缘都需要做去毛刺处理，避免锋利的边缘划伤使用者或者被支撑的设备。这类结构除了用于手机支撑之外，也可以适配同尺寸的小型平板、电子书阅读器等便携电子设备，在桌面视频会议、线上课程观看、长途出行观影等场景下都能提供稳定的支撑，替代厚重的桌面支架，大幅降低携带的负担。
