简易结构迷你多管发射装置三维数模

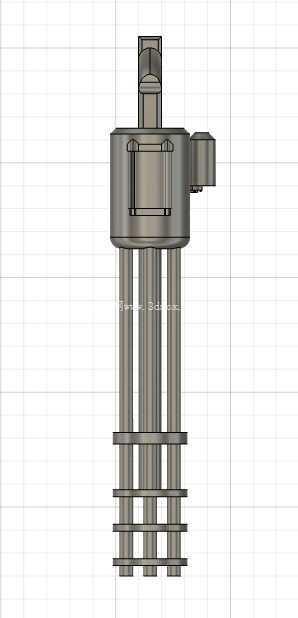

该结构为手动操作的小型多管发射类装置，整体采用同轴多管并列布局，主体承载结构为上部的圆柱形机匣组件，机匣侧面设置有侧向凸起的操作拨杆，用于实现待击发状态的切换与锁定。下部三根平行发射管通过两道环形定位抱箍实现径向固定，抱箍与发射管之间采用小间隙配合，既保证管组的同轴度公差控制在合理范围，也便于后期拆装维护。上部机匣内部预留了击发组件的安装腔室，腔室壁厚根据受力仿真结果做了差异化设计，受力集中的击发针导向区域壁厚增加2mm，非受力区域做了局部减薄处理，在保证结构强度的前提下控制整体重量。顶部设置有T型瞄准凸台，可作为简易机械瞄的安装基准，无需额外加工安装平面，降低零件加工复杂度。

从应用场景来看，这类小型手动发射装置多用于休闲娱乐场景的桌面把玩、结构原理教学演示，也可作为微小型弹射实验的承载平台，验证不同弹力参数下的发射轨迹稳定性。设计过程中优先考虑了零件的易加工性，所有外露结构均采用规则回转体与平面特征组合，无复杂曲面特征，普通数控车床、铣床即可完成全部金属零件的加工，非金属零件可采用FDM3D打印快速制作，适合个人爱好者手工制作与小批量试制。

安装边界方面，整体结构最大外径不超过50mm，总高度控制在120mm范围内，底部三根发射管端面为齐平设计，可直接放置在水平工作台面无需额外支撑，侧向操作拨杆的转动行程控制在30度以内，操作时不会与周边物体产生干涉。机匣与发射管的连接采用过盈配合加侧面顶丝固定的方式，无需焊接或粘接，拆解时仅需松开顶丝即可分离上下组件，便于内部结构的调整与易损件更换。击发组件的传动路径做了简化设计，取消了复杂的棘轮阻铁结构，采用斜面自锁与弹簧复位的组合结构，零件数量较同类常规结构减少40%，装配时无需专用工装，手动即可完成全部组装流程。

结构受力层面，针对发射瞬间的后坐冲击力，在机匣与管组的连接位置设置了环形承压面，将冲击力均匀分散到整个机匣端面，避免局部应力集中导致的零件变形。发射管内壁做了光滑过渡处理，管口位置做了0.5mm的倒角，既减少装填时的摩擦阻力，也避免锐边划伤操作人员。所有外露棱边均做了R0.3的圆角处理，符合手动操作装置的安全设计要求。环形定位抱箍的内孔与发射管外径配合公差选H7/g6，既保证装配时的顺畅度，也能限制发射管的径向晃动量，保证发射时的指向精度。
