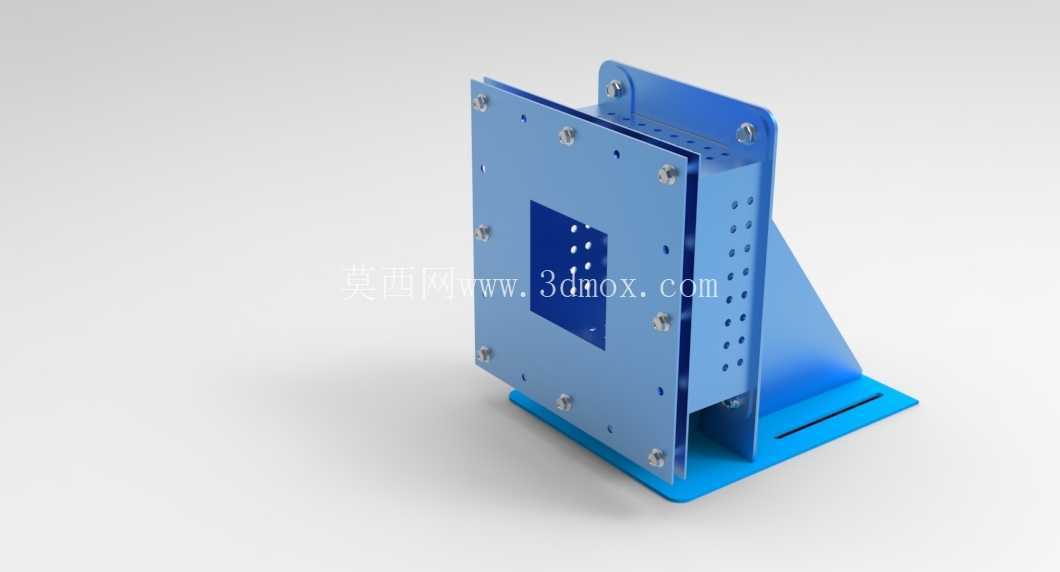

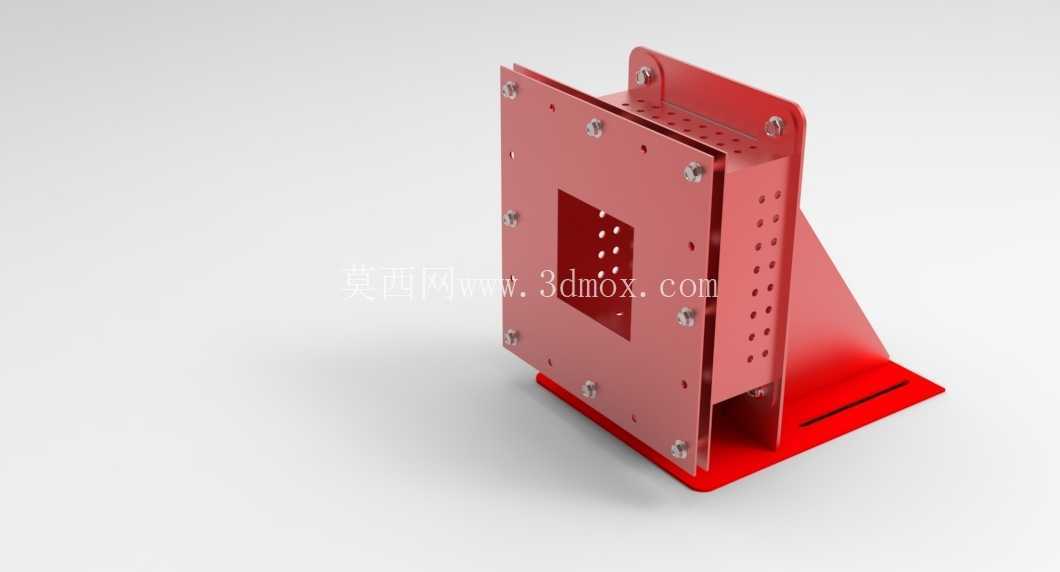

弹道测试用20cm规格面板固定支架

　　在弹道防护性能测试环节，测试面板的装夹固定精度直接影响测试数据的可靠性，这款专用支架正是为适配20厘米×20厘米规格的标准测试面板设计，解决了传统装夹方式易出现的面板晃动、固定点遮挡测试区域、安装场景受限等实际工程问题。从结构设计逻辑来看，支架整体采用框架式受力结构，所有承力部位的壁厚都经过受力校核，能够抵消测试过程中产生的瞬时冲击载荷，避免支架本身出现形变位移，保证测试面板的受击面始终保持在预设的垂直角度，不会因为装夹松动导致入射角度出现偏差，进而影响弹道侵彻、防护性能判定的测试结果。

　　支架的安装适配性做了双向设计，既可以通过背部的挂装孔位配合膨胀螺丝固定在混凝土墙面上，满足固定点位的常态化测试需求；也可以通过底部的可调支撑脚放置在水平实验台面上，适配临时搭建的移动测试场景，支撑脚带有微调结构，能够在台面存在水平度误差时进行调节，保证面板安装后与水平面保持垂直，消除安装角度带来的测试误差。针对测试面板的固定需求，支架的压合结构采用了边缘压装设计，所有固定压点都分布在面板四周10毫米的边缘区域，完全不会遮挡面板中间的有效测试区域，压块内侧预留了粘性背衬材料的安装空间，测试人员可以根据测试要求在面板背面粘贴不同规格的背衬材料，模拟实际使用场景下的背板支撑条件，还原更贴近真实工况的测试环境，不需要额外改造支架结构就能完成不同测试条件的装夹需求。

　　支架的整体外形尺寸围绕20厘米见方的测试面板做了边界优化，外轮廓尺寸控制在24厘米×24厘米的范围内，不会因为支架体积过大占用过多测试舱空间，也不会在测试过程中因为支架边缘突出干扰弹道轨迹或者测试数据采集设备的布设。从材料选型的适配性来看，支架本身的结构强度能够兼容陶瓷面板、复合材料面板等不同材质的测试靶板装夹，压块的压紧力可以通过侧边的调节旋钮进行调整，针对脆性的陶瓷类面板可以调低压紧力，避免压装过程中造成面板边角崩裂；针对高韧性的复合材料面板可以适当调高压紧力，保证测试过程中面板不会出现窜动。

　　在细节设计上，支架与面板接触的所有位置都做了圆角过渡处理，没有尖锐的棱角，避免装夹过程中划伤测试人员或者刮花面板表面，压合部位还预留了缓冲垫的安装槽，可以粘贴橡胶缓冲垫进一步分散压紧力，适配不同厚度的测试面板装夹，不需要更换压块就能覆盖5毫米到20毫米厚度区间的常用测试靶板。这款支架的设计没有冗余的结构，所有特征都围绕弹道测试的实际装夹需求展开，既满足了实验室固定测试点位的长期使用要求，也适配临时测试场景的快速装夹需求，能够帮助测试人员快速完成靶板装夹定位，减少装夹环节的准备时间，同时保证装夹精度满足弹道测试的严苛要求，避免因为装夹问题导致测试数据失效或者重复测试。
