1.8毫米厚硅胶贴片激光雕刻流体回路结构

　　在微流控实验与小型生化检测设备的研发场景中，这类薄型硅胶流体回路的应用占比正逐年提升，不少实验室搭建快速验证平台时，都会优先选择激光直写的加工方式制作流道片，相比传统软光刻工艺，它不需要提前制备掩模版，能大幅缩短原型迭代的周期，适合小批量定制化的微流控芯片试制需求。这款硅胶贴片的基底厚度设定为1.8毫米，这个厚度是兼顾结构刚性与密封性能的折中选择——过薄的硅胶片在装配压紧时容易出现褶皱变形，导致流道泄漏，过厚则会增加激光雕刻的深度控制难度，同时提升材料成本，1.8毫米的厚度刚好适配常规的快装夹具压紧行程，不需要额外调整夹具的压合高度，能直接适配多数实验室通用的微流控芯片固定架。

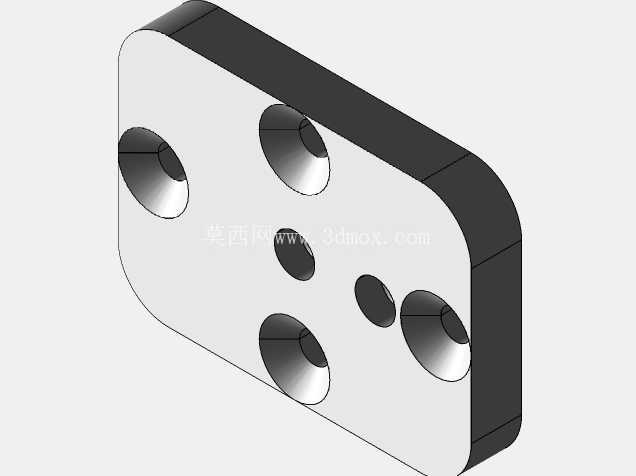

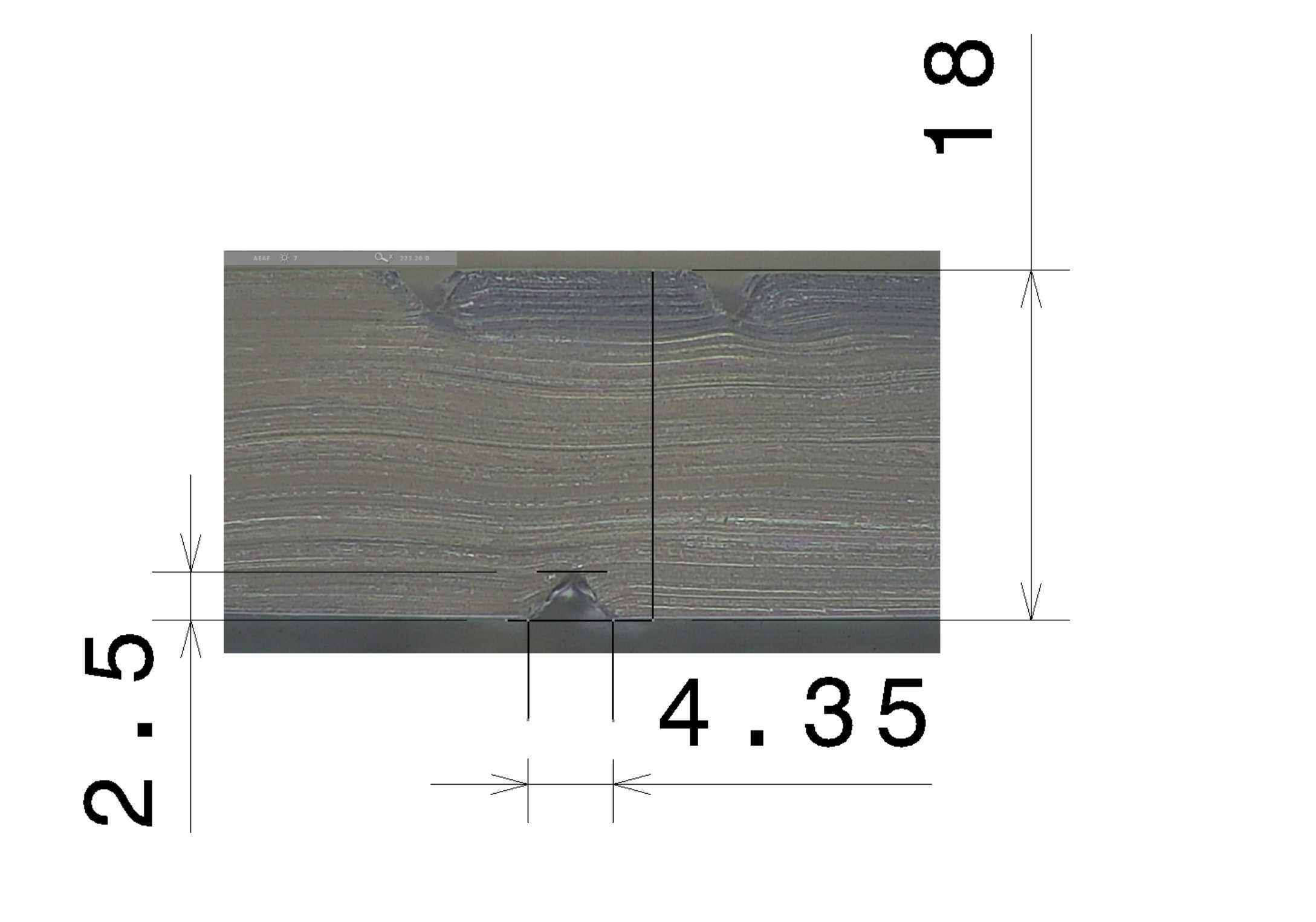

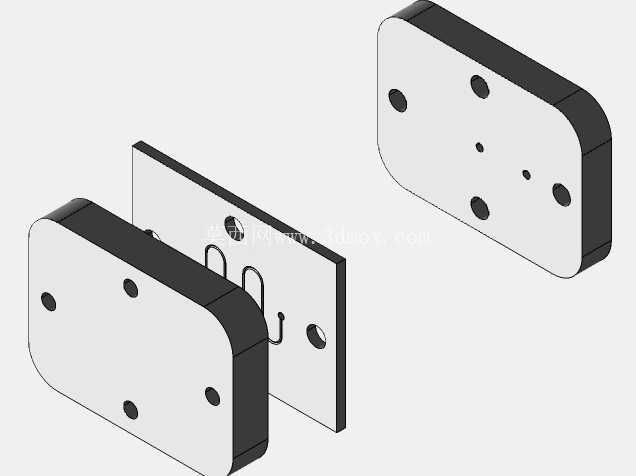

　　流道采用V形槽结构设计，槽宽0.43毫米、槽深0.25毫米，这个尺寸参数是经过多轮工艺验证得出的适配值：二氧化碳激光在硅胶材料上雕刻时，能量聚焦后的烧蚀区域会存在微小的热影响区，V形槽的侧壁角度能让流体在低压驱动下保持稳定的层流状态，不会因为槽壁的微小粗糙度产生紊流，同时0.25毫米的深度刚好不会刻穿1.8毫米厚的基底，预留了足够的结构强度，避免装配时流道被压合变形。贴片整体采用圆角矩形的外形设计，四个角位置设置了贯通的定位孔，这些定位孔的位置与常规微流控实验平台的定位销完全匹配，装配时不需要额外做对位调整，能快速完成上下盖片的对齐，减少装配过程中流道错位的概率。

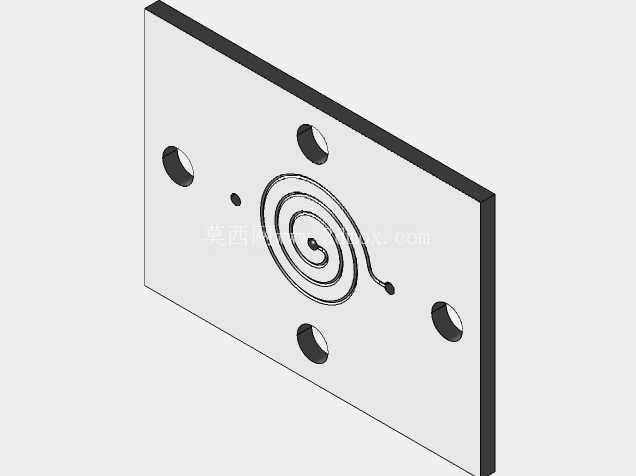

　　除了四个角的主定位孔外，贴片上还设置了几个不同直径的小孔，这些小孔是流体的进出接口，位置分布在流道的两端，能直接对接标准的鲁尔接头，不需要额外粘接接口管件，降低了组装的复杂度。设计这类硅胶流道片时，首先要确认激光加工的工艺边界：二氧化碳激光对PDMS类硅胶材料的烧蚀阈值较低，雕刻时需要根据流道的深度调整激光功率和走刀速度，避免功率过大导致槽边出现碳化凸起，影响后续的密封贴合。流道的走线采用平滑的圆弧过渡，没有直角转角，这是因为直角位置会在流体流动时产生死区，导致试剂残留，影响实验结果的准确性，圆弧过渡的曲率半径经过计算，能保证流体在整个流道内的流速均匀，不会出现局部流速过快或过慢的情况。从安装边界来看，这款硅胶贴片的整体外形尺寸适配标准的载玻片规格，能直接放在常规的显微镜载物台上进行观察，不需要定制专用的载物台适配器，这对于需要实时观测流道内流体状态的实验场景非常友好。贴片的上下表面都保持了原始硅胶的平面度，激光雕刻只作用在流道区域，不会破坏其余位置的表面平整度，这样在和玻璃片或其他硬质盖片贴合时，能依靠硅胶本身的自粘性实现初步密封，再通过夹具轻微压紧就能达到无泄漏的密封效果，不需要额外涂覆密封胶，避免密封胶渗入流道造成污染。

　　在实际使用场景中，这类流道片常被用于微液滴生成、化学试剂混合、细胞培养等实验，快速制作的特性让研发人员可以根据实验需求随时调整流道的走向和尺寸，不需要等待外协加工的周期，当天就能完成设计到制作的全流程。设计时还考虑了重复使用的需求，硅胶材料本身具有较好的化学稳定性，常规的实验试剂清洗后不会残留，只要装配时没有过度压紧导致流道变形，单片可以重复使用3到5次，进一步降低了实验成本。流道的V形截面还有一个额外的优势，就是在进行光学观测时，槽壁的斜面不会产生强烈的反光，能让显微镜更清晰地捕捉到流道内部的流体状态，相比矩形截面的流道，观测时的图像清晰度有明显提升。在建模过程中，需要严格控制流道的深度公差，因为激光雕刻的深度误差会直接影响流道的截面积，进而改变流体的流动阻力，所以建模时要把流道的深度公差控制在±0.02毫米以内，同时定位孔的位置公差要控制在±0.05毫米，保证装配时的对位精度。贴片的圆角设计除了避免尖锐边角划伤操作人员外，也能减少装配时应力集中的问题，防止硅胶片在压紧时从边角位置出现撕裂。整体结构没有多余的复杂特征，所有特征都围绕快速加工、方便装配、稳定使用这三个核心需求设计，没有冗余的结构，既降低了激光雕刻的加工时间，也减少了材料的浪费。
