通讯设备用L型连接安装板结构

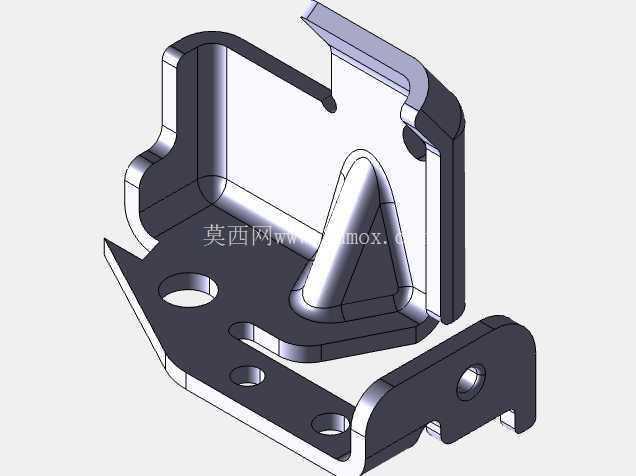

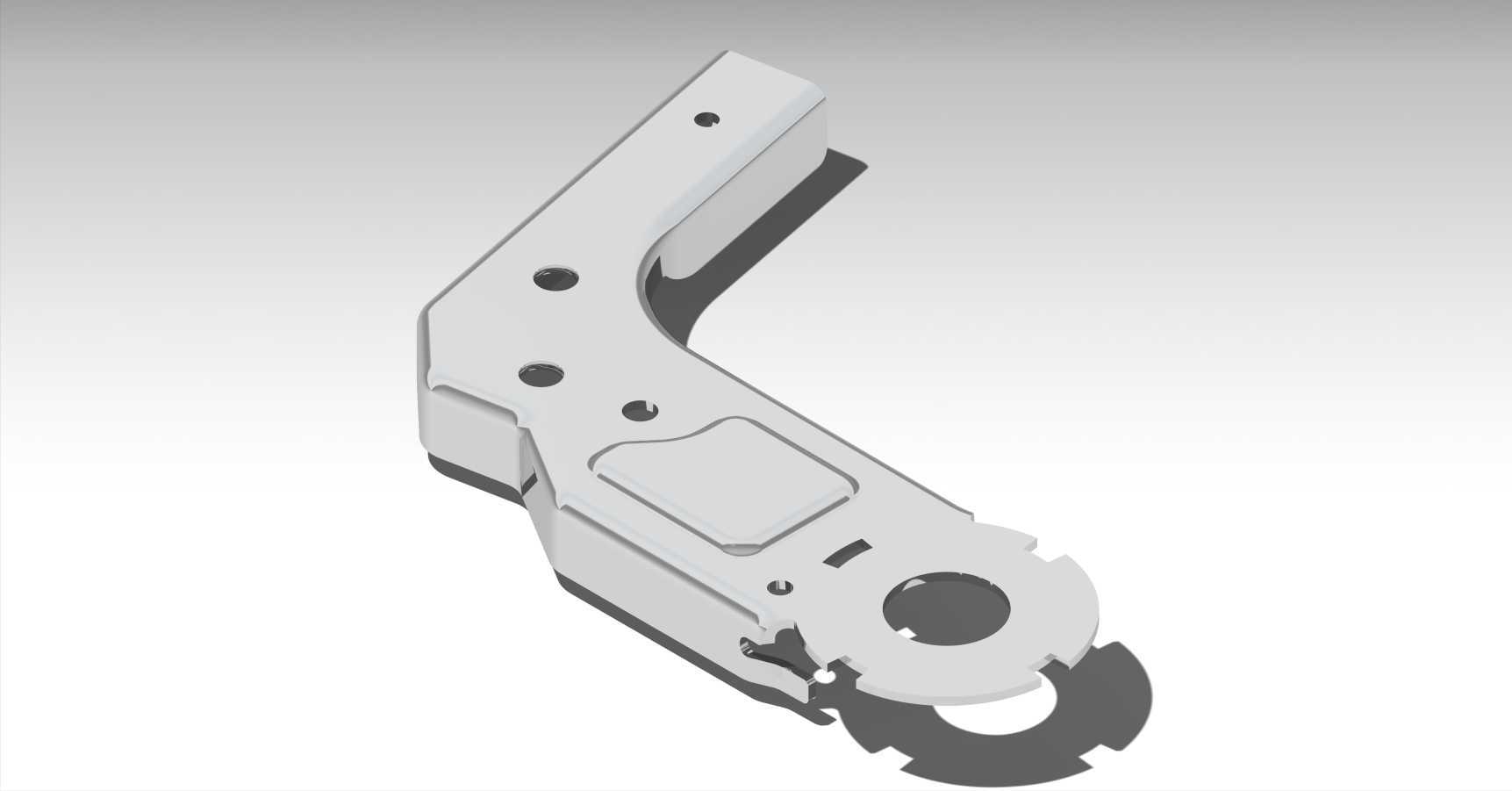

　　该L型安装板主要应用于手持通讯终端、便携检测类通讯设备的内部结构连接场景，作为设备内部功能模块与外壳主体之间的承载支撑构件，承担着固定核心功能组件、分散设备握持受力、预留模块装配空间的作用。在实际设备运行过程中，这类安装板需要承受日常使用中的跌落冲击、握持挤压以及内部模块的微幅振动，因此结构设计上做了多处针对性的强化处理。从结构形态来看，构件整体采用弯折成型的L型布局，长臂段沿设备握持侧的内壁排布，短臂段延伸至设备端部的功能模块安装位，弯折处做了大圆弧过渡处理，避免应力集中导致的形变断裂，同时适配设备外壳的曲面造型，减少内部空间的无效占用。

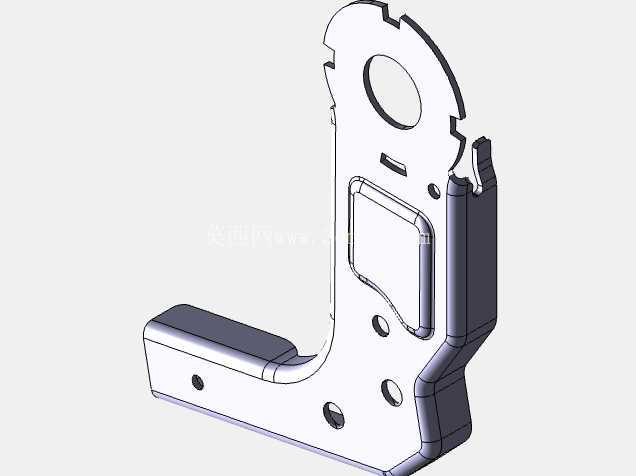

　　长臂段表面均匀分布的多个沉头安装孔，分别对应设备主板、侧按键模组、电池限位结构的固定点位，孔位周边做了局部凸台加厚处理，既可以保证螺丝锁附时的咬合深度，又不会因为整体加厚导致构件重量超标。短臂端的环形开孔结构是为设备端部的旋转功能模块预留的安装避让位，开孔周边的缺口结构对应模块旋转时的限位卡扣行程，能够限制功能模块的旋转角度，避免过度转动扯断内部连接排线。构件表面的凹陷区域是为内置天线、柔性排线预留的走线容纳槽，槽体深度刚好覆盖排线厚度，装配后排线不会被其他组件挤压磨损，同时槽体边缘的小凸点可以卡住排线外层的固定胶贴，防止设备晃动时排线移位。

　　在安装边界的设计上，构件的外轮廓完全贴合设备外壳的内壁筋位，装配时可以顺着筋位直接滑入到位，不需要额外的定位治具，三个边角处的小定位柱对应外壳上的定位孔，锁附螺丝前即可完成预固定，提升产线装配效率。构件的壁厚根据受力分布做了差异化设计，弯折受力区壁厚比平面区域厚0.4mm，安装孔位周边做了0.2mm的局部加厚，非受力的走线区域则做了减薄处理，在保证结构强度满足1.2米跌落测试要求的前提下，尽可能降低构件自重，适配便携通讯设备的轻量化设计需求。这类安装板在实际量产中多采用冲压折弯工艺成型，表面做哑光阳极氧化处理，既可以提升构件的耐磨耐腐蚀性能，又能避免金属构件对内置天线信号产生屏蔽干扰。

　　从结构适配性来看，该安装板的孔位布局预留了0.15mm的装配公差，可以兼容同系列不同配置的通讯设备，只需要更换对应位置的固定压片，就能适配不同尺寸的功能模块，减少同系列产品的结构件开模成本。在实际装配场景中，该构件不需要额外的粘接辅助，全部通过螺丝与定位柱完成固定，后续设备维修时可以直接拆卸更换，不会损伤周边的其他组件。构件边缘全部做了C0.2的倒角处理，避免装配过程中锋利的钣金边缘划伤操作人员或者割破内部排线，弯折处的内R角与外R角差值控制在一个板厚范围内，保证折弯后不会出现开裂或者回弹超差的问题。短臂端的卡扣配合结构，在功能模块装配到位后会产生轻微的卡入反馈，操作人员不需要额外检查就能确认模块是否安装到位，降低产线的不良装配率。
