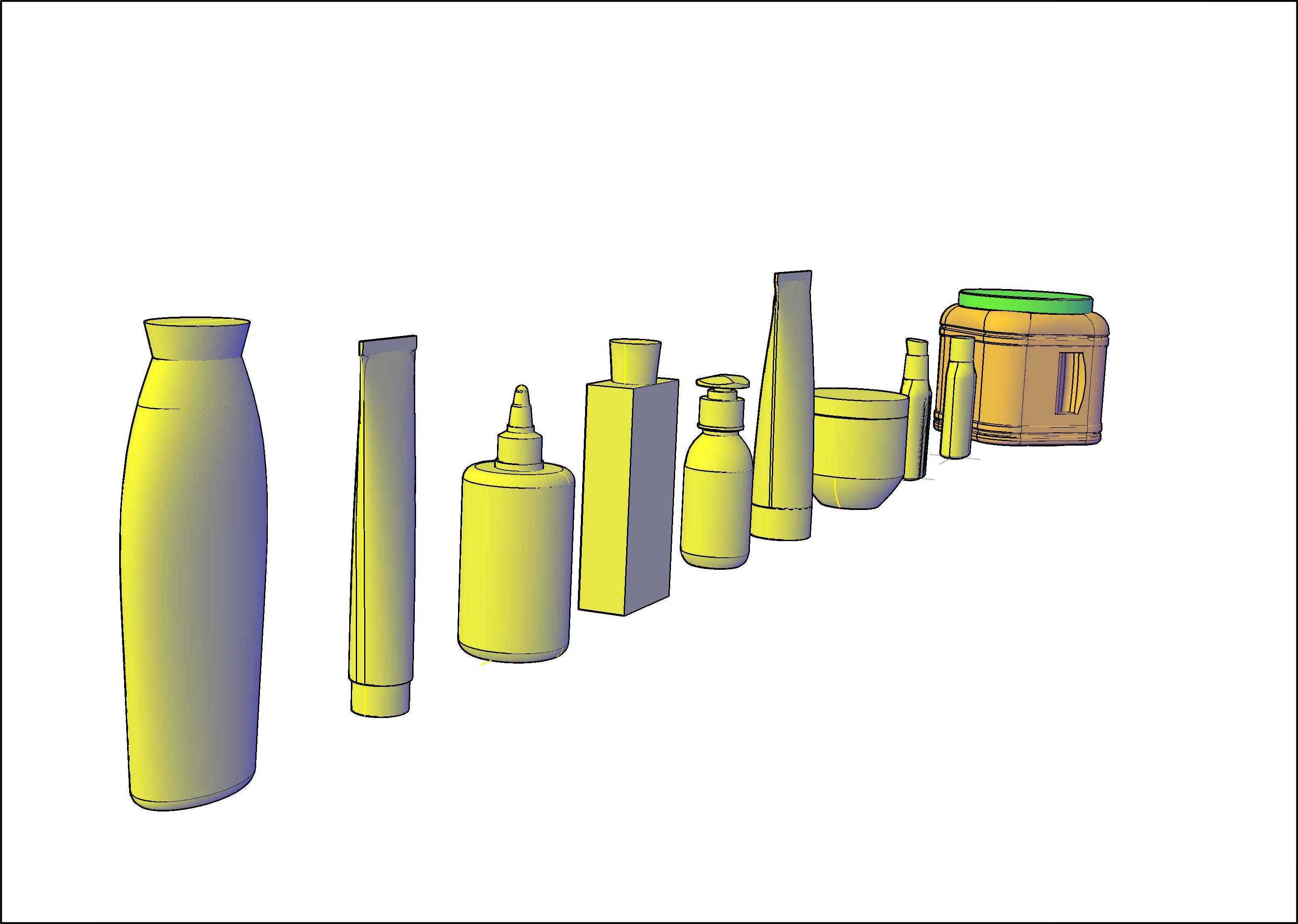

日化包装用多规格化妆品容器三维结构

这套日化包装容器三维结构，覆盖了日常美妆个护品类里最常用的几类盛装载体，从结构适配性上对应不同质地内容物的灌装、存储、取用全流程需求，可直接用于包装结构打样前的干涉校验、生产线适配模拟，也能作为终端品牌做包装迭代时的基础结构参考。做这类容器结构设计时，最先要锚定的是内容物的流变特性，比如高粘度的膏霜类产品，对应图中右侧的广口罐结构，罐口做了加宽外翻的唇边设计，既方便用户手指取用膏体，也能在灌装线的旋盖工位预留足够的定位余量，罐身的直壁段做了0.8度的脱模斜度，适配注塑吹塑的成型工艺，避免脱模时出现壁面拉伤，罐盖和罐身的配合段做了双层止口结构，内层止口卡入罐口内壁实现密封，外层止口包裹罐口唇边，既可以避免内容物渗漏，也能在运输堆叠过程中分散盖体承受的轴向压力，防止盖体受压变形松脱。

针对流动性较好的水剂、精华类产品，对应的是图中带尖嘴泵头的小容量瓶、方形按压瓶以及高身瘦长的爽肤水瓶结构，尖嘴泵头的出液通道做了0.3mm的限流段，每次按压的出液量控制在0.15-0.2ml区间，避免用户取用时一次性挤出过多造成浪费，泵头和瓶口的配合采用标准的24牙螺纹接口，和市面上通用的泵头配件尺寸完全兼容，后续如果要更换不同出液形式的泵头，不需要重新调整瓶身的瓶口结构。方形瓶的瓶身做了R2的圆角过渡，既避免直角结构在注塑时出现应力集中导致的壁面开裂，也能在贴标工位让标签更好地贴合瓶身曲面，不会出现标签边角起翘的问题。高身爽肤水瓶的瓶底做了内凹的底脚结构，五个均匀分布的底脚将瓶身主体抬离接触面1.2mm，既可以避免瓶底直接和桌面摩擦产生划痕，也能在灌装线的输送带上增加瓶身的放置稳定性，减少输送过程中的倒瓶概率。

图中的软管结构对应洁面乳、护手霜这类需要挤压取用的产品，管身采用薄壁结构设计，壁厚控制在0.4mm，既保证足够的挤压形变能力，让用户可以轻松挤出内容物，也能在挤压松开后依靠材料自身的弹性快速回弹，避免管身因为持续形变出现内容物回流的问题，管尾的封边段预留了8mm的热封余量，适配软管灌装线的热封工位参数，封边处做了网格状的压纹设计，增加热封层的结合强度，避免运输过程中出现封边开裂漏液的情况。还有几个小容量的小样瓶结构，瓶身高度控制在50mm以内，瓶口采用18牙的小口径螺纹，搭配简易的旋盖，主要用于试用装、旅行装产品的盛装，瓶身的容量刻度做在内壁侧，从外侧看不会影响瓶身的外观设计，同时能让灌装工位准确控制灌装量。

做这类包装容器的三维建模时，所有结构的尺寸边界都要匹配现有日化灌装生产线的工装参数，比如瓶身的最大直径不能超过输送导轨的宽度阈值，瓶身的夹持段位置要和灌装机的夹瓶机构高度对应，旋盖工位的瓶盖扭矩参数要和螺纹的配合长度匹配，避免出现旋盖过紧导致用户难以打开，或是旋盖过松出现渗漏的问题。不同容器的壁厚设计也要结合所选的包装材料做调整，如果采用PET材料，壁厚可以控制在0.3-0.5mm，如果采用PP材料，壁厚要适当增加到0.5-0.7mm，保证成型后的瓶身刚度足够，不会在堆叠时出现变形。另外所有容器的口部配合尺寸都要做公差校验，螺纹的大径、小径公差控制在±0.1mm以内，止口的配合间隙控制在0.05-0.1mm，既保证装配顺畅，也能满足密封性能要求。在结构设计阶段还要考虑运输过程中的堆码载荷，比如广口罐的轴向承压能力要达到500N以上，满足五层堆码的载荷要求，瓶身的环向刚度也要足够，避免侧放时受到挤压出现变形漏液。
