小型离心式鼓风设备三维结构设计

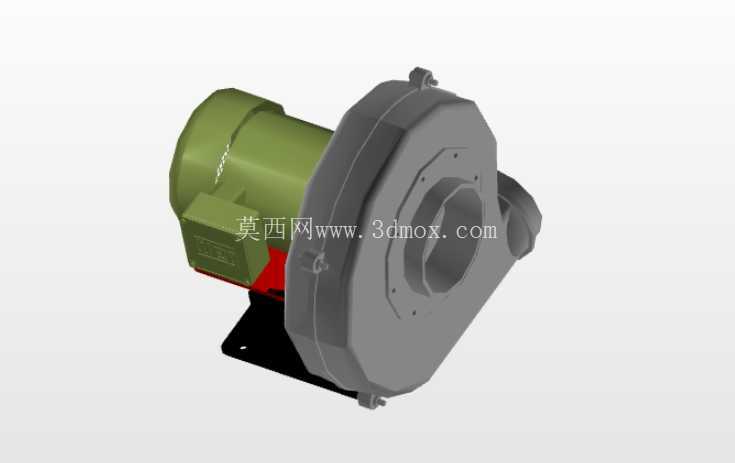

　　在车间工位除尘、小型污水处理曝气、燃烧器助燃、包装线风送送料这类场景里，这类小型鼓风机的出镜率一直很高，不像大型工业风机需要配套独立的混凝土基础，这类紧凑型鼓风设备可以直接挂载在设备机架侧面，或是安装在生产线旁的小型支架上，不需要额外做复杂的减震基础，适配的安装场景非常灵活。从结构设计来看，这款鼓风机采用了直联式传动结构，省去了皮带传动带来的张紧维护需求，叶轮直接和电机输出轴配合，传动损耗比皮带传动低15%左右，日常运维只需要定期检查进风口滤网的积尘情况，不需要频繁调整传动件的张紧度。

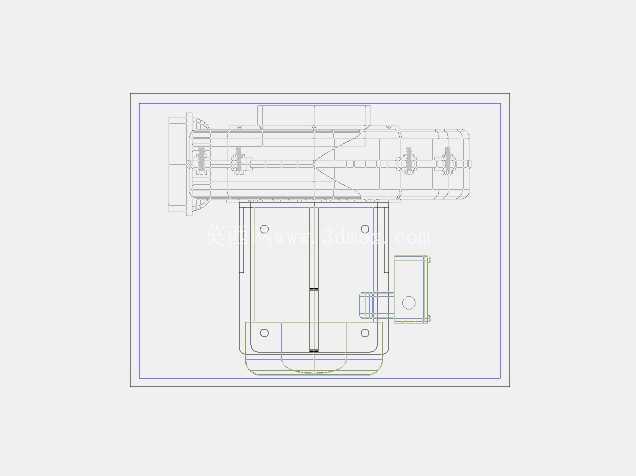

　　设计之初首先考虑的是安装边界的适配性，整机的安装孔位采用了通用的四点对称布局，安装孔间距适配市面上多数小型通风设备的通用安装尺寸，不管是替换老旧的同功率风机，还是给新做的设备配套，都不需要重新在机架上打孔，安装法兰的口径也和常规的通风软管、硬管接头尺寸匹配，不需要额外做变径接头就能直接对接管路。叶轮部分采用了后向式离心叶片设计，和前向叶片相比，后向叶片的运行效率更高，相同风压风量下的电机负载更低，运行时的气流噪音也更小，叶片的型线经过了流体仿真优化，气流在叶道内的流动更顺畅，不会出现明显的涡流区，长时间运行也不会因为气流脉动产生额外的结构震动。机壳部分采用了蜗壳式流道设计，流道的截面从叶轮出口处开始逐步扩大，把叶轮甩出的高速气流的动压逐步转化为静压，减少气流在机壳内部的能量损失，蜗壳的型线采用了对数螺旋线设计，保证气流在整个流道内的流速变化均匀，不会出现局部流速突变带来的压力损失。进风口位置设计了一体式的防护网罩，既可以防止大尺寸的杂物被吸入叶轮打坏叶片，也不会对进风气流产生过大的阻力，网罩的网孔尺寸经过测算，既能阻挡直径超过5mm的杂物进入，又能保证进风面积足够，不会因为网孔过密导致进风阻力升高。

　　出风口的位置设计了加强筋结构，因为出风口需要对接管路，长期受管路重量和气流震动的影响，没有加强筋的话很容易出现接口处开裂的问题，在接口周围布置的四条径向加强筋，既提升了接口处的结构强度，也可以作为安装管箍的定位点，方便安装时快速对齐管路位置。在实际选型适配的时候，需要注意设备的安装预留空间，除了设备本身的长宽高尺寸之外，进风口一侧需要预留至少100mm的进风空间，不能把进风口紧贴在墙面或者设备面板上，不然会导致进风不畅，风量达不到设计值，电机侧也需要预留一定的散热空间，保证电机运行时产生的热量可以及时散出，避免电机因为过热出现保护停机。

　　这类小型鼓风机的风压覆盖范围适合短距离的风送和通风场景，管路长度一般不超过10米的时候，风压损失在可控范围内，如果管路弯头过多的话，需要适当预留风压余量，不然实际出风量会比设计值低不少。建模的时候对所有配合面都做了公差适配，比如叶轮和电机轴的配合采用了过渡配合，既保证装配的时候可以顺利压入，又不会在高速运行的时候出现轴和叶轮的相对滑动，机壳和电机端盖的配合面做了止口定位，装配的时候不需要反复调整同轴度，只要对准止口拧上固定螺丝就能保证叶轮和机壳的同轴度，不会出现叶轮蹭机壳的问题。整体结构没有采用复杂的异形曲面，所有钣金件都可以通过常规的冲压、折弯工艺加工成型，塑料件也可以通过注塑工艺批量生产，没有需要特殊加工工艺的结构，生产制造成本可控，适合批量配套生产。
