拖车用手摇升降式支撑轮结构设计

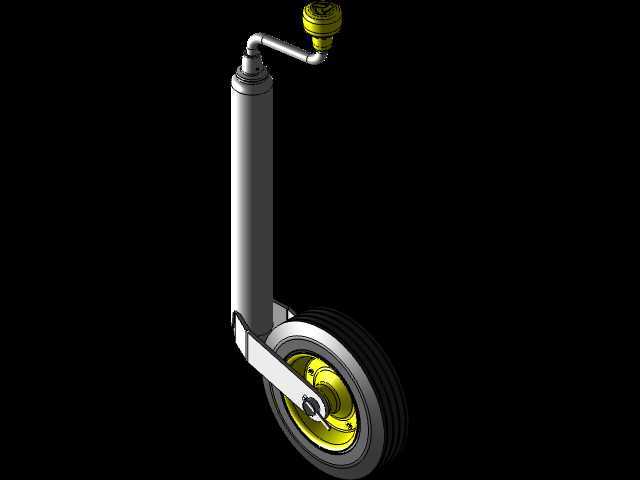

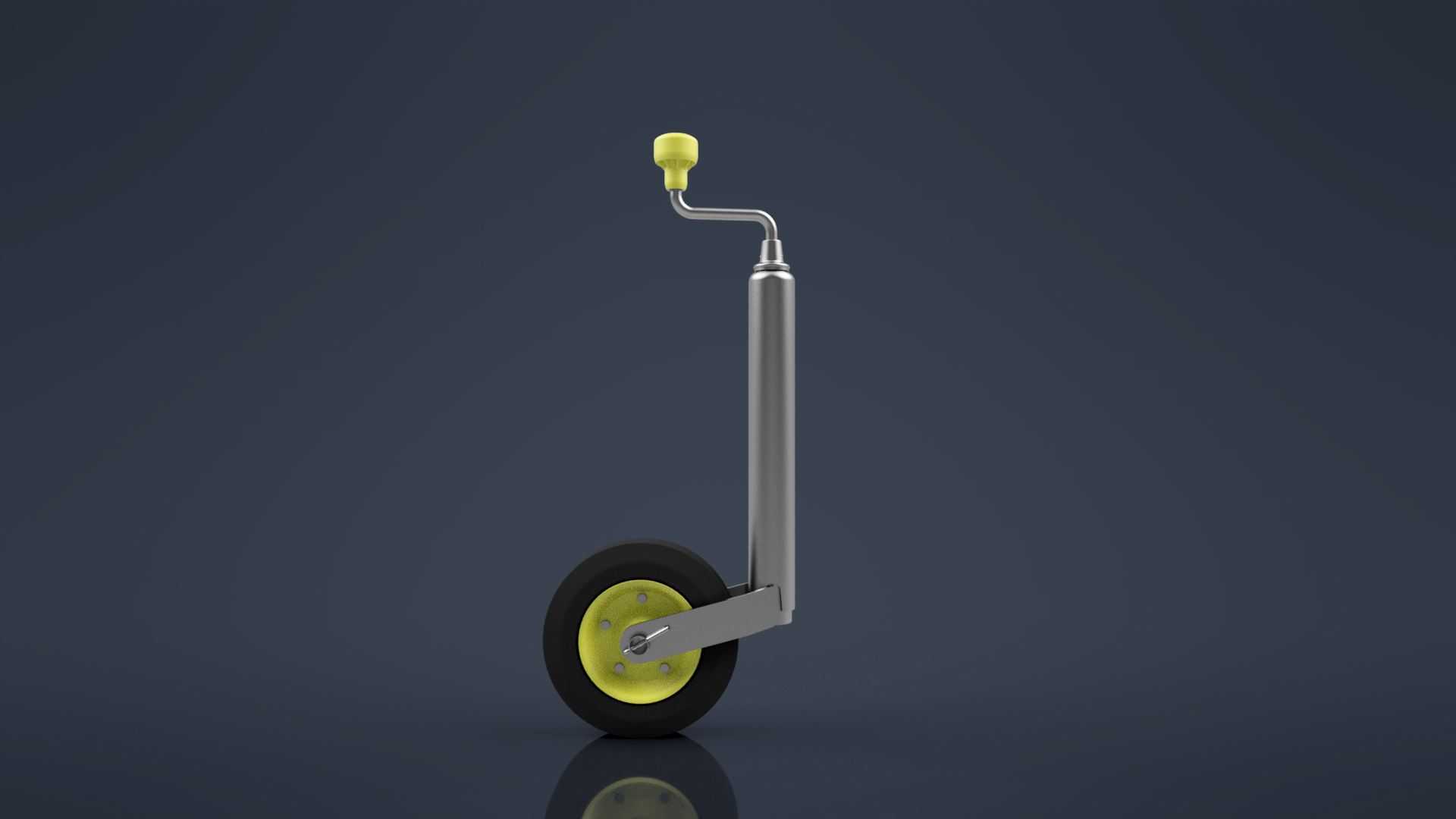

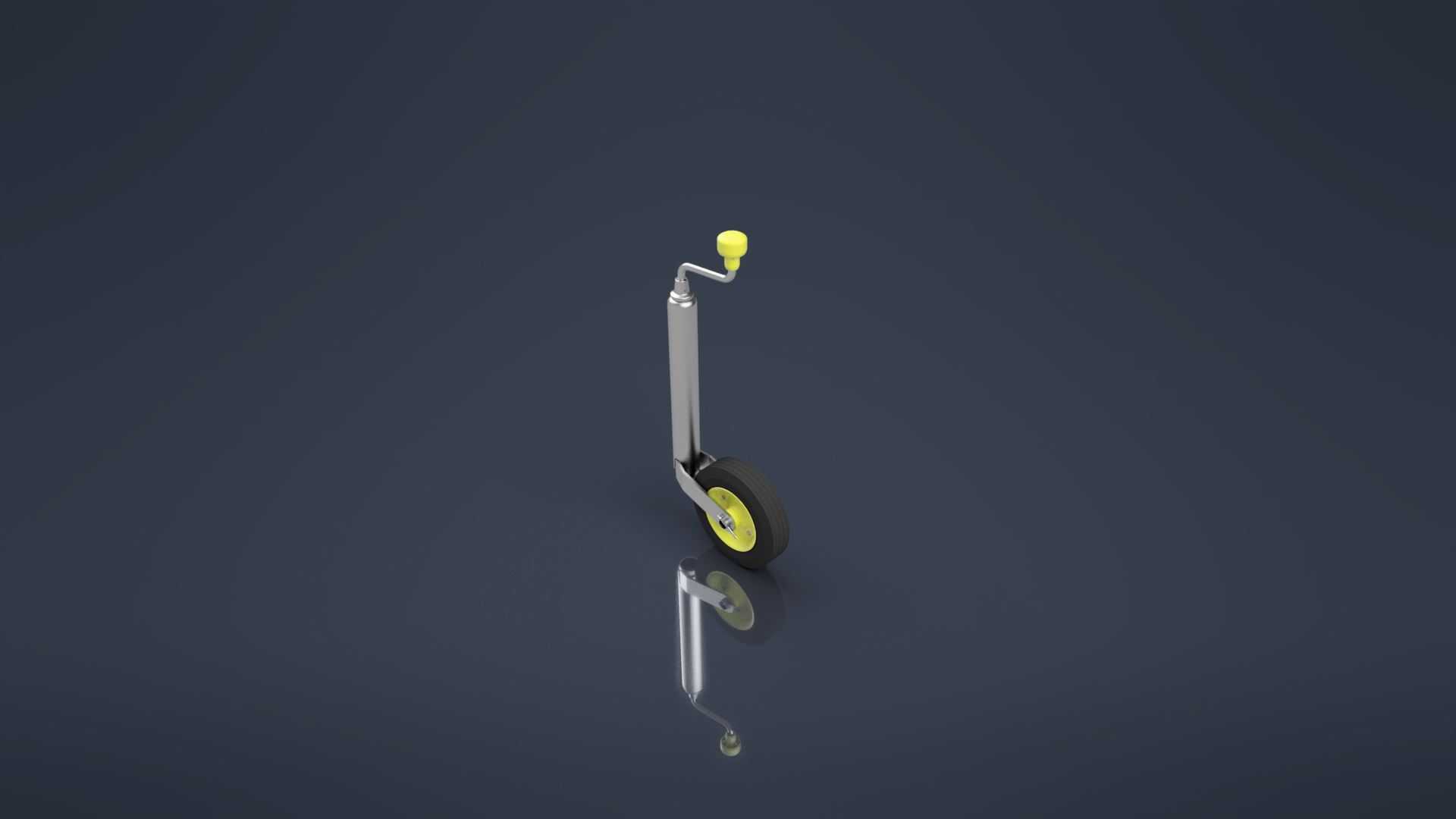

　　在短途转运拖车、旅居挂车、小型农用拖斗以及厂区内轻型物料转运挂车的驻车与移位场景中，支撑轮是承担静态驻车承重、低速移位导向的核心部件，很多场景下拖车与牵引车脱钩后，需要依靠前端的支撑结构维持车体水平，同时在小范围调整拖车停靠位置时，不需要额外调用牵引车，仅靠人工推动即可完成移位，这就对支撑轮的承重稳定性、升降调节便捷性、行走灵活性提出了明确的工程要求。这款支撑轮采用手摇曲柄驱动的丝杆升降结构，整体为立式布置，核心结构分为上部安装固定段、中间升降传动段、下部行走轮组三个部分，其中上部安装段预留了与拖车牵引架方管适配的夹持安装位，可直接套入常见规格的矩形牵引梁，通过侧向顶紧螺栓完成固定，不需要对原有拖车结构做焊接改造，适配市面上多数轻型拖车的牵引架安装尺寸，安装边界上要求牵引梁的截面尺寸在安装夹的开合范围内，安装位置距离牵引梁前端预留足够的手摇操作空间，避免摇转曲柄时与车体其他部件发生运动干涉。中间升降段采用金属套筒配合传动丝杆的结构，外套筒为表面抛光的金属管材，既承担径向的承重载荷，也作为内伸缩臂的滑动导向轨道，内部的丝杆传动副将手摇曲柄的旋转运动转化为内臂的直线升降动作，升降行程覆盖拖车驻车时的常规高度调节范围，可适配不同离地高度的牵引架，当拖车需要与牵引车对接时，可摇动手柄将支撑轮升起，使牵引头高度与牵引车牵引座匹配，驻车时则降下支撑轮，将拖车前端载荷传递到地面，同时丝杆结构具备自锁特性，承重状态下不会出现自行回缩滑落的问题，不需要额外加装锁止销即可保证驻车状态的结构稳定。

　　下部行走轮组采用单轮布置，轮体为硬质橡胶材质，轮芯配置简易滑动轴承，轮面宽度适配厂区硬化路面、乡村平整土路等常见拖车使用场景，滚动阻力小，人工推动拖车移位时不需要施加过大的推力，轮架与内伸缩臂下端采用刚性连接，轮轴方向与拖车行进方向平行，保证直行移位时的导向稳定性，不会出现轮体偏摆卡滞的问题。从设计思路上看，这款结构没有采用复杂的液压或气动升降方案，全程采用纯机械传动结构，核心部件均为常规机加工件与标准件，后期维护时仅需定期对丝杆传动副涂抹润滑脂、检查轮轴磨损情况即可，不需要复杂的维保操作，非常适合户外无维保条件的使用场景。

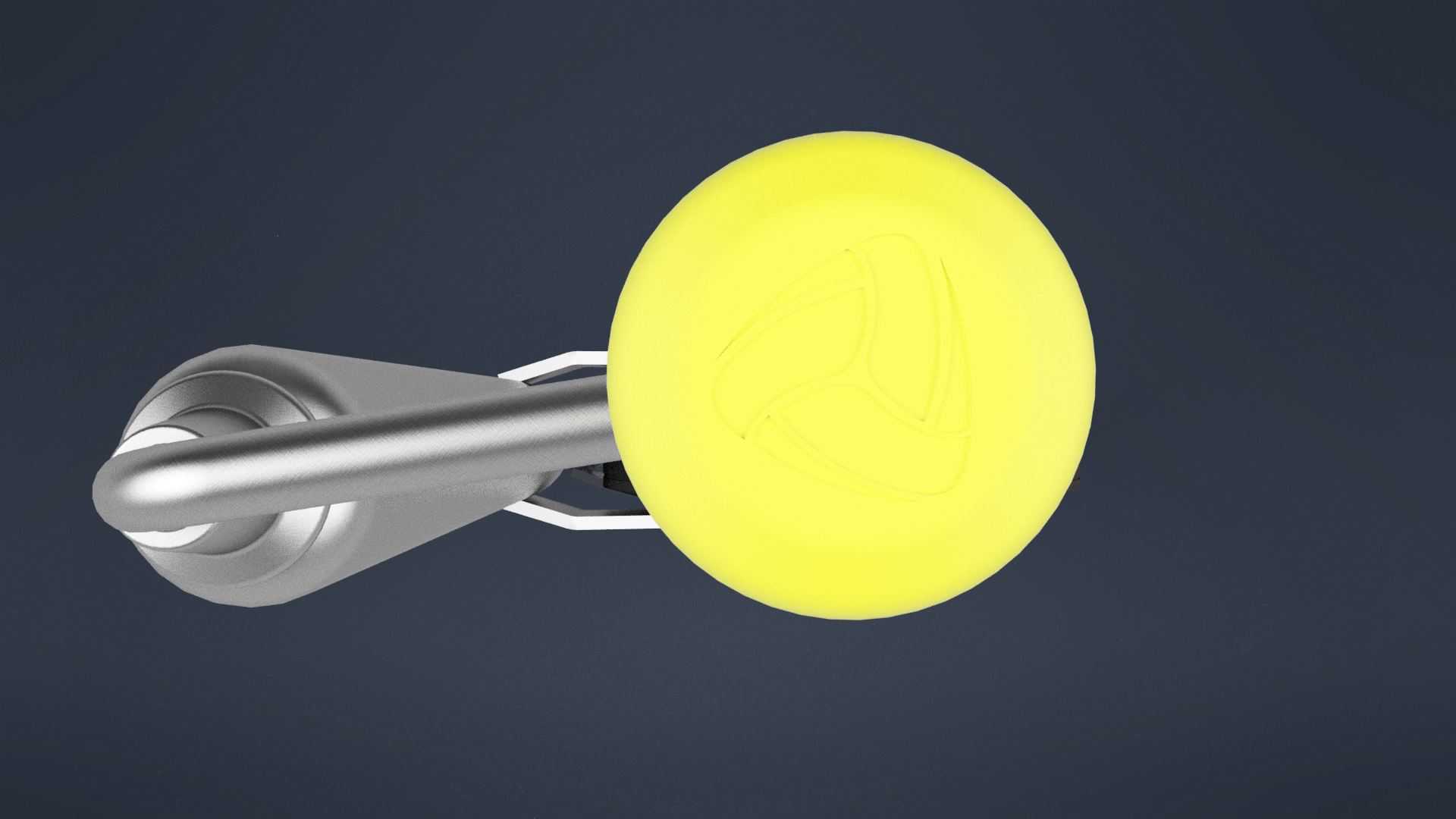

　　手摇曲柄的末端设置了防滑握柄，握柄位置偏离升降套筒的中心轴线，摇转时的力臂长度经过匹配，单人即可轻松操作升降，即使支撑轮承受额定载荷时，也不需要借助加力杆即可完成高度调节。在实际使用场景中，这类支撑轮除了常规的驻车承重作用外，还可以在拖车停靠位置有小幅偏差时，直接摇动支撑轮接触地面后，人工推动拖车完成横向或纵向的位置微调，比如在厂区仓库内停靠装货时，不需要反复连接牵引车调整位置，大幅提升小范围移位的操作效率。结构设计上充分考虑了户外使用的耐候性，所有金属部件均做了防锈表面处理，轮体橡胶材质具备耐磨损、抗老化的特性，长期暴露在户外环境下也不会出现过快的锈蚀或轮体开裂问题。

　　安装尺寸方面，整体收缩状态下的总长度满足多数拖车牵引架下方的离地间隙要求，不会在拖车正常行驶时因为支撑轮未完全收起而刮蹭路面，伸出状态下的最大高度可保证牵引架抬升到足够的对接高度，适配不同型号的牵引车牵引座高度。轮体的直径选择兼顾了越障能力与结构紧凑性，在经过路面小幅度的凸起、减速带时不会出现卡滞，同时整体结构重量控制在单人可徒手搬运安装的范围内，不需要借助吊装设备即可完成拆装更换。在结构强度校核上，外套筒与内伸缩臂的配合长度经过优化，即使承受偏载载荷时，也不会出现套筒变形、伸缩卡滞的问题，丝杆的直径选择满足额定承重下的抗弯与抗扭强度要求，长期承重使用不会出现丝杆弯曲变形的情况。
