平板安装式重载万向脚轮结构设计

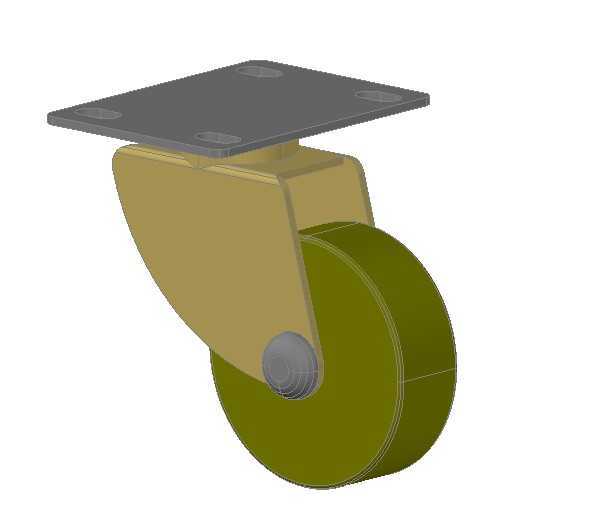

　　这款平板安装式万向脚轮，是工业移动场景里极为常见的支撑移动部件，日常在车间周转推车、轻型设备机架、商用展柜、仓储货架的移动改造场景中都能见到它的身影，核心作用是在承载设备自重与上部载荷的同时，实现任意水平方向的转向移动，降低设备移位、工位调整时的人力消耗。从结构设计逻辑来看，这款脚轮采用了顶部平板安装的固定形式，安装板上预留了四个对称分布的安装孔，适配市面上绝大多数标准脚轮安装位的孔距要求，安装时只需通过螺栓将安装板与设备底部的安装面锁紧，即可完成固定，不需要额外设计定制连接支架，能大幅缩短设备移动改造的设计与装配周期。

　　安装板下方的转向支架采用了半包式弧面结构，这种结构一方面能对滚轮侧面形成有效防护，避免移动过程中杂物卷入滚轮与支架的间隙造成卡滞，另一方面弧面的受力结构能将上部载荷均匀分散到滚轮的轮轴位置，避免应力集中导致支架变形，提升重载工况下的结构可靠性。滚轮部分采用了宽轮面的圆柱型设计，相比窄轮面的脚轮，宽轮面能有效降低单位面积的接地压强，在环氧地坪、水泥地面、瓷砖地面等常见工业与商用地面上移动时，不容易压伤地面，同时也能提升滚动过程的稳定性，减少设备移动时的颠簸晃动。

　　轮轴位置采用了同轴的销轴连接结构，支架与滚轮之间预留了合理的转动间隙，既不会因为间隙过大导致滚轮晃动，也不会因为间隙过小造成转动卡涩，即使在有少量粉尘的车间环境中，也能保持顺畅的滚动性能。转向部分的结构隐藏在安装板与支架的连接位置，采用了平面推力承载的结构设计，能承受垂直方向的重载，同时保证支架可以绕垂直轴线360度自由旋转，在推行设备时不需要提前对准方向，随时可以调整行进路线，适配狭窄空间内的设备移位需求。

　　从安装边界尺寸来看，这款脚轮的安装板为方形结构，四个安装孔呈矩形对称分布，设计选型时需要注意设备底部预留的安装平面尺寸要大于安装板的外形尺寸，同时要预留足够的转向空间，避免设备底部的突出结构与支架、滚轮发生运动干涉；滚轮的直径决定了脚轮的越障能力，这款滚轮的直径尺寸可以轻松越过车间地面常见的接缝、小颗粒杂物、门槛条等障碍，不需要额外抬升设备就能顺利通过。在实际选型应用中，这类万向脚轮通常会和同规格的定向脚轮搭配使用，一般在设备底部的两个对角位置安装万向轮，另外两个位置安装定向轮，既可以保证推行时的方向稳定性，又能灵活转向；如果需要设备在固定位置保持静止，还可以选配带刹车功能的同规格万向轮，通过刹车结构锁定滚轮转动与支架转向，避免设备受外力影响发生滑移。建模过程中，这款脚轮的各个部件都做了合理的工艺圆角处理，没有尖锐的棱角结构，既符合五金冲压件的实际加工工艺要求，也能避免装配和使用过程中划伤操作人员。支架部分的厚度经过了受力校核，在额定载荷下不会发生永久变形，滚轮的材质选择兼顾了耐磨性与静音性，在室内环境使用时不会产生过大的滚动噪音，适合生产车间、办公场所、商用门店等多种场景的设备移动需求。
