经典六角杆木质铅笔三维结构设计

日常书写场景中，六角杆铅笔是普及率最高的手动书写工具之一，从学龄儿童的课堂书写到工程现场的临时标记、美术创作的草稿勾勒，都能看到这类产品的应用。不同于自动铅笔的机械出芯结构，传统木质铅笔的结构看似简单，实则在握持稳定性、削切便利性、部件配合精度上有诸多需要考量的设计细节。

从结构组成来看，这款铅笔分为笔杆、铅芯、金属箍、橡皮头四个核心部分，笔杆采用正六角形截面设计，并非随意选择的造型：首先六角形的平面结构能让铅笔放置在倾斜桌面时不易滚落，这一点在制图工作台、学生课桌这类存在一定倾角的使用场景下尤为重要，能减少笔具掉落导致的笔尖折断、笔身磕碰损伤；其次六个平面刚好适配手指握持时的指腹贴合角度，相比圆形笔杆，长时间书写时不易打滑，握持施力更均匀，能降低长时间书写带来的手部疲劳。笔杆的长度控制在常规手持书写的合理区间，既不会因为过短导致握持空间不足，也不会因为过长造成重心过于靠后影响书写操控，笔杆的外径尺寸适配常规卷笔刀的切削孔径，无需特殊工具即可完成笔尖削切，适配绝大多数通用削笔工具的安装边界，不需要定制配套的切削器具。

铅芯部分嵌装在木质笔杆的中心位置，设计时需要保证铅芯的同轴度，若铅芯偏心，削切时很容易出现铅芯断裂的问题，同时铅芯的外露长度在削切后控制在合理范围，既保证书写时的线条清晰度，也避免过长导致的铅芯易折问题。笔杆靠近尾端的位置通过金属箍固定橡皮头，金属箍采用卷边压合的工艺，一方面将木质笔杆的尾端箍紧，避免笔杆尾端因为反复插拔橡皮出现木质开裂，另一方面将橡皮牢牢固定在笔杆端部，橡皮的尺寸与金属箍的内径过盈配合，正常擦拭使用时不会出现橡皮脱落的情况。橡皮头选用常规的擦拭材质，硬度适中，既能有效擦除铅笔字迹，也不会因为过硬刮伤纸张表面。

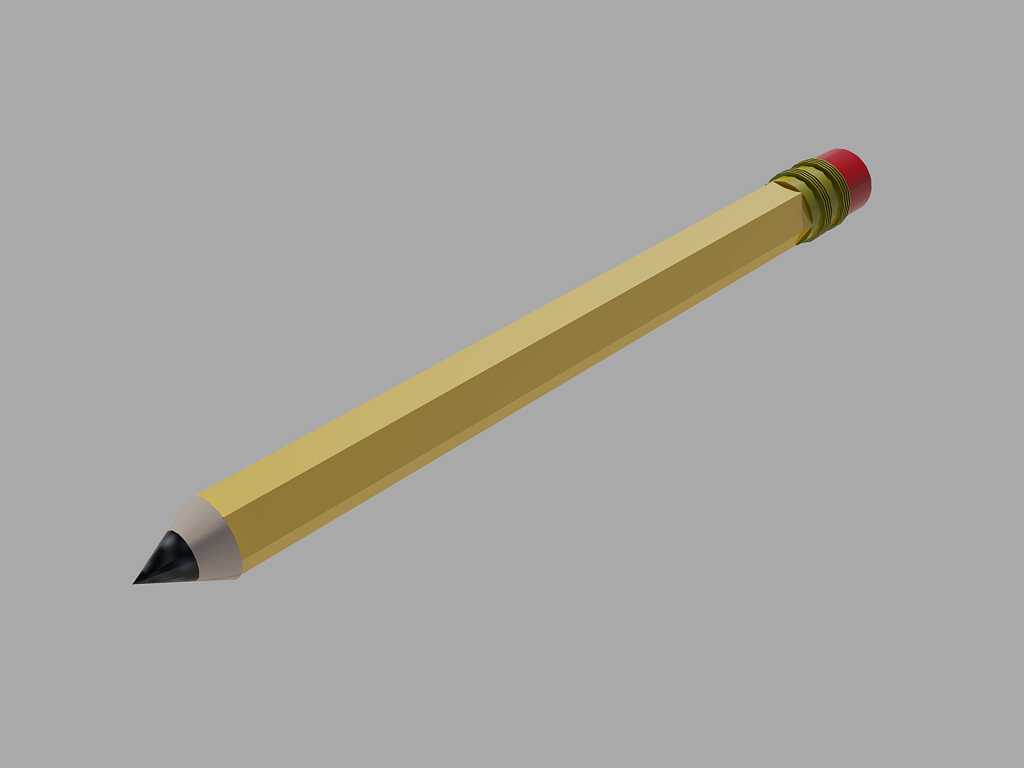

建模过程中，优先通过基础几何特征搭建整体框架：先绘制正六边形的截面草图，拉伸得到笔杆的主体结构，再在笔杆中心位置切除出铅芯的安装腔体，填充铅芯实体；笔杆的笔尖部分通过旋转切削特征，加工出锥形的削切形态，还原削尖后的笔尖轮廓，铅芯的尖端部分做微小的圆角处理，避免绝对尖角在实际生产中难以成型、使用时易崩断的问题。尾端的金属箍通过薄壁拉伸特征制作，表面增加滚花结构提升压合后的摩擦力，金属箍与笔杆、橡皮的配合位置做贴合处理，保证部件之间没有明显的装配缝隙。橡皮头做轻微的圆弧收尾，还原真实橡皮的端部形态，金属箍与笔杆衔接的位置做微小的倒角，避免锐边划伤使用者。

从实际应用的适配性来看，这款铅笔的所有尺寸都遵循通用文具的行业规范，可直接用于文具产品的结构展示、教学场景的教具演示、动画场景的日常道具搭建，也能作为文创产品设计的基础原型，在其基础上拓展外观印花、结构改型等衍生设计。不同于复杂的工业设备，这类日常文具的建模重点在于还原真实的比例关系与部件配合逻辑，不需要复杂的曲面构建，但需要对每个部件的功能逻辑有清晰的认知，才能让最终的模型符合真实产品的使用特征，避免出现结构违背常识的问题。比如六角杆的对边距离需要符合人体工程学的握持尺寸，金属箍的长度既要保证固定强度，也不能过长侵占笔杆的有效书写长度，橡皮的突出长度要兼顾擦拭使用的便利性与安装的牢固性，这些细节都是在建模过程中需要结合实际使用场景反复调整的部分。
