长圆形聚乙烯储水导流槽结构设计

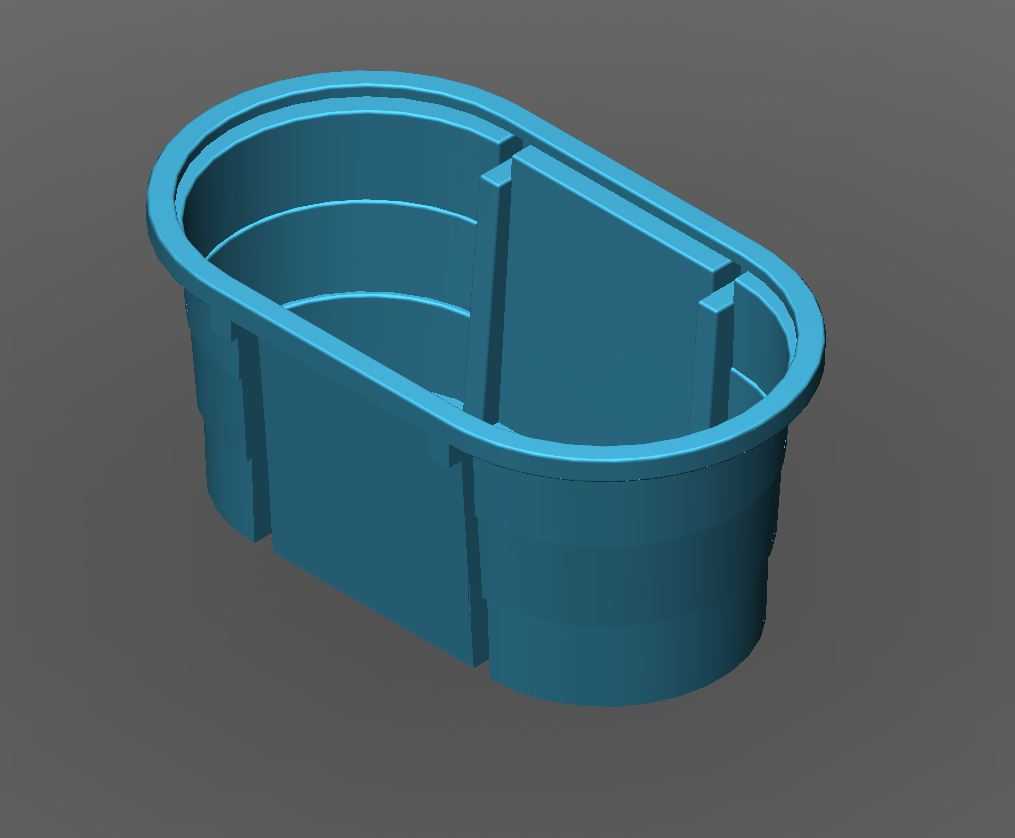

　　这类聚乙烯槽体构件，在民用给排水、小型实验装置储水、轻工生产线临时导流环节都有广泛应用，很多场景下不需要完全标准化的成品槽，反而需要根据安装空间做适配性的结构调整，这也是这类非标槽体建模的实际价值所在。从实际使用场景来看，这类槽体多数时候是作为嵌入式构件安装在设备机架或者台面预留位内，所以外形轮廓的适配性是设计时首先要考虑的点，本次设计的槽体采用长圆形也就是腰圆形的外轮廓，相比方形槽能够减少转角处的应力集中，相比纯圆形槽又能在狭长安装空间内获得更大的有效容积，适配宽度有限、长度方向有富余的安装工位。

　　槽体的壁厚采用均匀等厚设计，符合聚乙烯材质滚塑或者注塑成型的工艺要求，壁厚取值兼顾结构刚性与材料成本，日常盛水工况下不会因为侧壁水压出现明显的鼓胀变形，槽口位置做了外翻的加厚唇边结构，一方面是安装时可以搭在预留安装孔的台面上，承担整个槽体的承重，不需要额外做底部支撑结构，另一方面唇边也能提升槽口的刚性，避免长期使用后槽口出现变形翘曲，影响后续配套盖板或者管路的安装。槽体内部设置了一道竖向的分隔筋，从槽底一直延伸到接近槽口的位置，这道筋的作用不是完全分隔两个独立腔室，而是在槽内有流动水体的时候起到缓流作用，避免进水时水流冲击槽壁产生飞溅，同时也能对槽体的两个长侧壁起到支撑作用，进一步提升侧壁的抗变形能力，减少满水状态下的侧壁形变量。

　　设计过程中特意简化了边角位置的细节，没有做完全的圆角过渡，也没有预留排水口结构，这是因为不同使用场景下的排水位置、排水口径差异极大，预留固定位置的排水口反而会限制后续的改型空间，使用者可以根据实际管路走向在槽底或者侧壁的任意位置开孔接管，不需要对原有模型做大幅度的结构修改。槽体的外壁设置了几道竖向的加强筋，沿着长圆形轮廓均匀分布，这些加强筋和内壁的分隔筋形成呼应的支撑结构，在不增加整体壁厚的前提下大幅提升槽体的结构强度，避免槽体在搬运、安装过程中因为外力挤压出现侧壁凹陷。从安装边界来看，槽体的外轮廓尺寸是按照常规4S通讯设备机柜内的预留储水空间做的适配，安装时只需要在台面开出对应尺寸的腰圆孔，将槽体嵌入后依靠唇边承重即可，不需要额外的紧固件固定，槽体的深度控制在常规盛水需求的范围内，既保证足够的盛水容积，也不会因为深度过大导致重心偏高，安装后出现晃动。实际建模过程中，优先保证了槽体内腔的有效容积符合使用要求，所有的结构加强设计都没有侵占内腔的有效盛水空间，内壁的转角位置做了小圆弧过渡，避免使用过程中积留污渍，方便日常清洁维护。

　　这类聚乙烯材质的槽体相比金属槽体重量更轻，耐水腐蚀性能更好，不需要做额外的防腐处理，在常温常压的盛水、导流场景下使用寿命更长，建模时的结构设计完全匹配聚乙烯材质的成型工艺，没有出现倒扣、壁厚突变等不利于成型的结构，后续如果需要开模生产，只需要对边角位置做细微的脱模斜度调整即可直接使用。很多工程场景下，这类槽体不需要复杂的附加结构，简单可靠的主体结构反而更能适配多变的现场需求，没有预留排水口的设计也给现场安装留下了足够的调整空间，施工人员可以根据现场的管路排布灵活选择排水位置，不用受预制结构的限制。槽口的唇边宽度经过合理取值，既保证足够的承重接触面积，也不会因为唇边过宽占用过多的台面空间，唇边的厚度比槽壁略厚，避免安装时唇边因为承重出现断裂。整体结构没有多余的装饰性设计，所有的结构特征都服务于实际使用功能，完全从工程实用角度出发做结构排布，没有冗余特征，后续改型时可以根据实际安装空间的尺寸调整长圆形的长度、宽度以及槽体深度，所有的加强筋结构都可以随着主体尺寸的调整做等比例缩放，不需要重新做结构排布。
